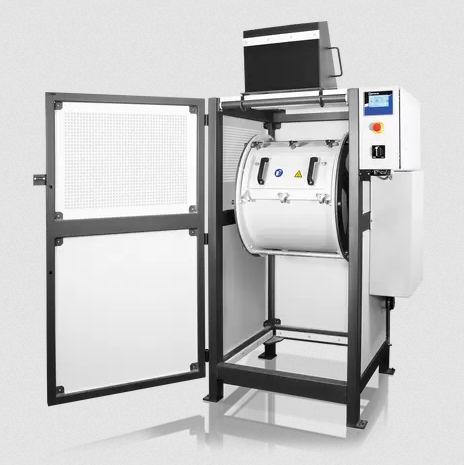

Барабанная мельница Retsch TM 500 21.403.1001

Гарантия 1 год
Код:
21.403.1001
Производитель:
Retsch
Онлайн консультант Анна Головацкая
Онлайн консультант Анна Головацкая Получить консультацию эксперта
Производитель:
Retsch
Барабанная мельница TM 500 - это лабораторная шаровая мельница разработанная для измельчения большого количества материала объемом до 35 литров. Максимальный входной размер частиц составляет до 20 мм, возможно получить конечную тонкость помола до 15 мкм. Трение и удары в сочетании со 150 литровым барабаном, заполненным 80 кг размольных шаров, позволяют измельчать твердые, хрупкие и волокнистые материалы. Варьируемая скорость вращения барабана 10-50 об/мин, различные размеры шаров и возможность использовать мельницу для длительного измельчения до 100 часов гарантируют превосходную адаптацию под индивидуальные свойства материалов и воспроизводимые результаты. Доступна версия TM 500 foodGrade, оснащенная барабаном из нержавеющей стали марки 316L, что позволяет использовать мельницу для нужд пищевой и фармацевтической промышленности.

Простое управление

Благодаря откидной загрузочной воронке и опциональному набору разгрузочных решёток, работа с мельницей TM 500 и 80 кг размольных шаров предельно удобны и просты. Барабан опорожняется предельно легко благодаря электронной функции прокрутки. Длительность измельчения, время начала измельчения и параметры интервального режима удобно настраиваются на сенсорном дисплее. Благодаря программируемым остановкам измельчения возможна работа с чувствительными к нагреву материалами. Возможность задания интервалов со сменой направления вращения барабана особенно полезна для предотвращения комкования материала. В целях дополнительной безопасности барабанная мельница оснащена аварийным выключателем.


Измельчение гравия

В барабан мельницы TM 500 было загружено 40 кг (27 л) образца и 80 кг (17,6 л) размольных шаров диаметра 20 мм. Скорость вращения барабана была задана 50 об/мин.
Тонкость измельчения после 2, 4, 6 и 8 часов:
2 ч: D90 = 98 мкм
4 ч: D90 = 37 мкм
6 ч: D90 = 21 мкм
8 ч: D90 = 15 мкм

Образец: гравий, начальная крупность 10-15 мм
Количество образца: 27 л
Мелющие шары: 80 кг, диаметр 20 мм


Примеры применения

Барабанные мельницы RETSCH по-настоящему универсальны. Они измельчают такие материалы как: активированный уголь, бентонит, бетон, бумага, волокна, волосы, гидроксиапатит, гипс, глина, древесина, известняк, каолин, катализаторы, кварц, керамика, кокс, компост, кости, краски и лаки, лом электроники, минералы, оксиды металлов, осадки сточных вод, отходы, пигменты, полимеры, полудрагоценные камни, почва, растения, руды, семена, сплавы, стекло, табак, ткани, углеродные волокна, уголь, фармацевтические препараты, химические вещества, целлюлоза, цементный клинкер, шлак и т. д.


Измельчение корня горечавки

В барабан мельницы TM 500 было загружено 22 л материала и 80 кг размольных шаров диаметром 30 мм. Скорость вращения барабана была задана 50 об/мин.
Тонкость измельчения после 1 часа:
1 ч: D90 = 130 мкм
Для отделения 30 мм шаров от материала были использованы опциональные разгрузочные решётки с размером отверстий 22 мм в верхней, средней и нижней позиции.


Дополнительные опции

Барабан из нержавеющей стали 316L
исполнение foodGrade для пищевой промышленности

Для использования в пищевой и фармацевтической промышленности доступно исполнение TM 500 foodGrade, с барабаном и загрузочной воронкой из нержавеющей стали марки 316L. Также предлагаются комплекты размольных шаров из стали 1.4404 диаметром 10 мм, 20 мм и 30 мм. Это исполнение идеально подходит для пилотных производств в пищевой промышленности.


Набор разгрузочных решёток

Набор разгрузочных решёток значительно упрощает отделение 80 кг мелющих шаров от измельчённого образца, количество которого может достигать 35 кг. Барабан можно развернуть таким образом, чтобы материал просыпался через разгрузочные решётки, а шары задерживались и скатывались в отдельный приёмный сосуд. Измельчённый материал предварительно разделяется на разгрузочных решётках и попадает в различные приёмные сосуды. Обычно используются мелющие шары диаметром 10, 20 или 30 мм, поэтому разгрузочные решётки также производятся с тремя размерами отверстий, все они доступны в исполнении из нержавеющей стали 316L.


Барабанная мельница TM 500 Характеристики

Применения сухое измельчение, перемешивание
Область применения биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, сельское хозяйство, стекло / керамика, стройматериалы, химия
Исходный материал мягкие, твердые, хрупкие, волокнистые
Принцип измельчения трение, удары
Исходный размер частиц* < 20 мм
Конечная тонкость* < 15 мкм
Размер загрузки / полезный объем* мин. 1 литр / макс. 35 литров
Скорость вращения барабана 10 - 50 об/мин
Количество размольных мест 1
Материал размольной гарнитуры закаленная сталь, нержавеющая сталь, нержавеющая сталь марки 316L для пищевой промышленности
Объёмы размольных барабанов 150 литров
Установка времени измельчения цифровая, от 00:00:01 до 99:59:59
Привод 3-фазный асинхронный двигатель с частотным преобразователем
Мощность привода 2,2 кВт
Электропитание 200-240 В, 50/60 Гц
Тип электросети 1-фазная
Степень защиты IP 30
Потребляемая мощность ~ 2200 Вт (ВА)
Ш х В х Г в закрытом виде 1100 x 1604 x 936 мм
Вес нетто ~ 460 кг
Стандарты CE
*в зависимости от исходного материала, конфигурации и настроек прибора

Принцип работы

В барабанной мельнице измельчаемый материал помещается внутрь барабана с мелющими шарами и подвергается воздействию внешних сил.
Шаровая мельница используется для тонкого измельчения твердых материалов при помощи сил удара и трения в сухом виде. Барабан, в который загружается измельчаемый материал и шары, вращается вокруг горизонтальной оси. В то время как крупный материал лучше измельчается при помощи шаров большого диаметра, мелкие шары позволяют получить существенно более высокую конечную тонкость.



БАРАБАННАЯ МЕЛЬНИЦА TM 500


Drum Mill TM 500 incl. drum 150 l with cover and fastening aid, base frame and feed hopper
(please order ball filling and optional separation unit separately)


    Барабан 150 л Подающая воронка

21.403.1001
TM 500 1/N~ 200-240 В, 50/60 Гц сталь 1.0037 сталь 1.0037

21.403.1002
TM 500 1/N~ 200-240 В, 50/60 Гц сталь 1.4301 сталь 1.0037

21.403.1003
TM 500 1/N~ 200-240 В, 50/60 Гц steel 316L, foodG. сталь 1.0037

21.402.1001
TM 500 1/N~ 200-240 В, 50/60 Гц steel 316L, foodG. сталь 316L, foodGrade

исполнения для других электрических сетей доступны по аналогичной цене


ПРИНАДЛЕЖНОСТИ TM 500



BALL FILLINGS


23.455.0031   Комплект шаров 30 мм Ø, сталь 1.3505
23.455.0030   Комплект шаров 20 мм Ø, сталь 1.3505
23.455.0029   Комплект шаров 10 мм Ø, сталь 1.3505
23.455.0034   Комплект шаров 30 мм Ø, сталь 1.4404, foodGrade
23.455.0033   Комплект шаров 20 мм Ø, сталь 1.4404, foodGrade
23.455.0032   Комплект шаров 10 мм Ø, сталь 1.4404, foodGrade


РАЗДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ ШАРОВ/ОБРАЗЦА
(ДОПОЛНИТЕЛЬНО ЗАКАЗЫВАЙТЕ, ПОЖАЛУЙСТА, 3 РАЗГРУЗОЧНЫЕ РЕШЁТКИ - ВЕРХНЮЮ, СРЕДНЮЮ И НИЖНЮЮ)


02.407.0148   Разделительное устройство вкл. 4 приёмных сосуда с тележками
03.407.0149   Верхняя разгрузочная решётка, 22 мм для шаров 30 мм Ø
03.407.0152   Верхняя разгрузочная решётка, 14 мм для шаров 20 мм Ø
03.407.0155   Верхняя разгрузочная решётка, 6,5 мм для шаров 10 мм Ø
03.407.0150   Средняя разгрузочная решётка, 22 мм для шаров 30 мм Ø
03.407.0153   Средняя разгрузочная решётка, 14 мм для шаров 20 мм Ø
03.407.0156   Средняя разгрузочная решётка, 6,5 мм для шаров 10 мм Ø
03.407.0151   Нижняя разгрузочная решётка, 22 мм для шаров 30 мм Ø
03.407.0154   Нижняя разгрузочная решётка, 14 мм для шаров 20 мм Ø
03.407.0157   Нижняя разгрузочная решётка, 6,5 мм для шаров 10 мм Ø


DRUM 150 L INCL. COVER AND FASTENING AID


23.462.0052   Барабан 150 л, сталь 1.0037
23.462.0053   Барабан 150 л, сталь 1.4301
23.462.0051   Барабан 150 л, сталь 316L, foodGrade


ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ TM 500


01.107.0704   Крышка барабана, сталь 1.0037
01.107.0712   Крышка барабана, сталь 1.4301
01.107.0703   Крышка барабана, сталь 316L, foodGrade
23.785.0026   Подающая воронка, сталь 1.0037
23.785.0025   Подающая воронка, сталь 316L, foodGrade
05.045.0071   Приёмный сосуд, 83,8 л для разделительного устройства
05.045.0073   Приёмный сосуд, 43,5 л для разделительного устройства
23.906.0002   Тележка, для приёмных сосудов
23.728.0001   Ключ для крышки барабана
Пуско-наладка
Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.
Техническое обслуживание
Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.
IQ/OQ/PQ квалификация, валидация
Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.
Ремонт
Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
