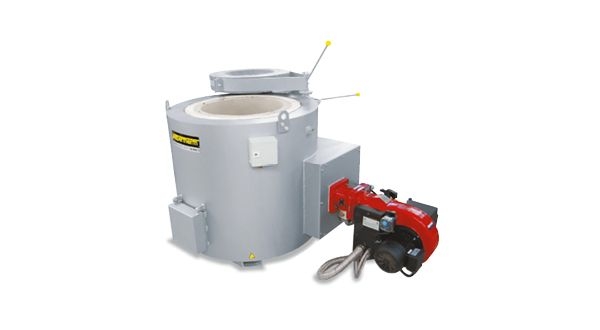

Стационарная тигельная печь с вычерпыванием расплава TB с газовым обогревом TB 80...800/12

Узнать цену

Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.

Привезем под заказ
Срок поставки с завода 6-8 недель

Стационарная тигельная печь с вычерпыванием расплава TB с газовым обогревом TB 80...800/12

Гарантия 1 год

Производитель:: Nabertherm

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Nabertherm

Тмакс 1200 °C.
Высокая производительность плавки. Использование современных горелочных систем, оптимизированные условия давления и режим горения в печи.

Стационарные тигельные печи с вычерпыванием расплава и газовым или топливным обогревом серии TB отличаются высокой производительностью плавки. Использование современных горелочных систем, оптимизированные условия давления и режим горения в печи, а также обработка высококачественных изоляционных материалов обеспечивают очень низкий расход энергии. Печи модели TB используются преимущественно для плавления и тепловой выдержки алюминиевых и цинковых сплавов, например, в цехах литья под давлением. Боковой отвод отходящих газов обеспечивает высокое качество плавления.

Тмакс в газовом пространстве печи 1200 °C для плавления алюминиевых и цинковых сплавов.
Обогрев с помощью газа или жидкого топлива.
Двухступенчатая регулировка мощности: большая нагрузка для режима плавления, малая нагрузка для режима тепловой выдержки с автоматическим переключением.
Современная горелочная система с оптимизированным режимом горения: высокий КПД за счёт избыточного давления для предотвращения подсоса воздуха через неплотности.
Газовое оборудование, состоящее из устройства регулирования давления, газового фильтра, манометра и электромагнитных клапанов.
Надёжный контроль пламени.
Горелочная система с удобной для техобслуживания конструкцией, например, пламенную головку можно вытащить назад при повернутой горелке.
Горелочная система изготовлена в соответствии с DIN 746, часть 2.
Рассчитана на работу на природном или сжиженном газе с теплопроизводительностью 8,8-25,9 кВт•ч/м.
Необходимое давление газа на входе: 50 мбар.
Возможна работа на других видах топлива и/или с другим давлением газа на входе.
Высокая производительность плавки благодаря мощной горелке и высококачественной изоляции.
Многослойная изоляция газового пространства печи огнеупорным легковесным кирпичом.
Аварийное сливное отверстие для безопасного отвода расплава в случае поломки тигля.
Отвод отходящих газов через устройство бокового отвода отходящих газов.
Реле контроля температуры печного пространства для защиты от перегрева. Реле контроля отключает систему отопления при достижении заданной предельной температуры и включает её снова только после снижения температуры.
Система управления печным пространством с измерением температуры за тиглем, рекомендуется при использовании в качестве печи для расплава.

Технические характеристики

Параметр	Ед. изм.	TB 80/12	TB 100/12	TB 110/12	TB 150/12	TB 180/12	TB 240/12
Т_макс	°C	1200
Тигель		BU 200	BU 250	BU 300	BU 350	BU 500	BU 600
Производительность плавки Al (при 700 °C) (макс. значение, на практике достигается прим. 80%)	кг	140	140	150	220	270	330
Расход при тепловой выдержке, крышка закрыта Al	кВт	10	11	13	15	17	19
Расход при плавлении Al	кВт*ч/кг	1,3...1,5
Производительность горелки	кВт	180	180	210	300	300	390
Вместимость Al	кг	200	250	300	350	500	600
Вместимость Cu	кг	650	830	1000	1150	1650	2000
Внешние размеры
Ширина	мм	1200	1310	1310	1310	1450	1490
Глубина	мм	1870	1980	1980	1980	2140	2180
Высота	мм	1240	1380	1510	1550	1560	1700
Вес	кг	900	1000	1200	1400	1700	1900

Параметр	Ед. изм.	TB 360/12	TB 400/12	TB 500/12	TB 600/12	TB 650/12	TB 700/12	TB 800/12
Т_макс	°C	1200
Тигель		BN 800	BN 900	BU 1210	BU 1310	BU 1810	BU 1510	BU 1810
Производительность плавки Al (при 700 °C)(макс. значение, на практике достигается прим. 80%)	кг	350	350	350	420	420	420	440
Расход при тепловой выдержке, крышка закрыта Al	кВт	20	22	23	25	26	28	30
Расход при плавлении Al	кВт*ч/кг	1,3...1,5
Производительность горелки	кВт	400	400	400	500	500	500	500
Вместимость Al	кг	800	900	1200	1300	1400	1500	1800
Внешние размеры
Ширина	мм	1590	1590	1690	1690	1760	1690	1760
Глубина	мм	2280	2280	2380	2380	2450	2380	2450
Высота	мм	1800	1900	1850	2000	1630	2120	2100
Вес	кг	2000	2100	2300	2400	2300	2600	2800

Комплектация

Стационарная тигельная печя с вычерпыванием расплава TB с газовым обогревом TB 80/12, 100/12, 110/12, 150/12, 180/12, 240/12, 360/12, 400/12, 500/12, 600/12, 650/12, 700/12, 800/12.
Контроллер Eurotherm 3208

Heidolph Unimax 2010 (EU-Plug) Платформа Шейкер орбитальная 542-10020-00

Пуско-наладка

Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.

Техническое обслуживание

Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.

IQ/OQ/PQ квалификация, валидация

Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.

Ремонт

Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
