Контролируйте оборудование для улучшения условий труда и снижения энергопотребления.
Система автоматического управления состоит из адаптированных и проверенных компонентов. Хорошо продуманная система обеспечивает важные преимущества для пользователей.
Запуск и остановка вентилятора, с регулировкой скорости или без нее
Система 1:11
Ручной запуск и остановка вентилятора
Вентилятор запускается и останавливается вручную
с помощью защитного выключателя двигателя SMB.
Защитный выключатель двигателя имеет термомагнитный расцепитель и защиту от обрыва фазы.
Система 1:12
Ручное управление скоростью вентилятора, который запускается и останавливается с помощью потенциометра. Скорость вентилятора регулируется вручную и запускается/останавливается по мере необходимости с помощью потенциометра SFC PS.
Система 1:13
Ручной запуск и остановка двухскоростного вентилятора
Вентилятор запускается и останавливается вручную с помощью поворотного переключателя SFC VSS.
С помощью поворотного переключателя скорость вентилятора можно переключать между 2 предустановленными скоростями, запрограммированными на дисплее преобразователя частоты.
Система 1:14
Ручной запуск и остановка вентилятора, а также управление скоростью вращения вентилятора по требованию.
Вентилятор запускается и останавливается вручную переключателем SFC SB.
Преобразователь частоты поддерживает отрицательное давление в коллекторном канале с помощью датчика давления.
Запуск и остановка вентилятора с помощью контактора.
Автоматическое управление, с задержкой по времени.
Система 2:11
Автоматический запуск и остановка вентилятора.
Автоматический запуск и остановка с помощью переключателя, размещенного на шланговой катушке или балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой времени 0-15 минут.
Автоматическое управление, радиопередача с задержкой по времени
Система 2:12
Автоматический запуск и остановка вентилятора.
Автоматический запуск и остановка с помощью радиопереключателя, размещенного на балансировочном блоке.
Блок управления S400 оснащен регулируемой задержкой времени 0-15 минут.
Индивидуальное управление заслонкой, запуск и остановка вентилятора через контактор.
Автоматическое управление вентилятором и заслонкой с задержкой по времени.
Система 3:11
Автоматический запуск и остановка вентилятора.
Запуск и остановка вентилятора, а также открытие и закрытие заслонки осуществляются автоматически с помощью переключателя, размещенного на шланговой катушке или балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой времени 0 - 15 минут.
Автоматическое управление вентилятором и заслонкой, радиопередатчик с задержкой по времени.
Система 3:12
Автоматический запуск и остановка вентилятора
Запуск и остановка вентилятора, а также открытие и закрытие заслонки осуществляются автоматически с помощью радиопереключателя, размещенного на балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.
Индивидуальное управление заслонкой и управление вентилятором через датчик давления и преобразователь частоты.
Автоматическое управление преобразователем частоты и заслонкой с задержкой по времени
Система 4:11
Автоматический запуск и остановка вентилятора.
Запуск и остановка вентилятора, а также открытие и закрытие заслонок автоматически с помощью переключателя, расположенного на шланговой катушке или балансировочном блоке.
Преобразователь частоты поддерживает постоянное отрицательное давление в главном воздуховоде через датчик давления.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.
Автоматическое управление частотными преобразователями и заслонкой, радиопередатчик с задержкой по времени
Система 4:12
Автоматический запуск и остановка вентилятора
Запуск и остановка вентилятора, а также открытие и закрытие заслонки автоматически с помощью радиопереключателя, расположенного на балансировочном блоке.
Частотный преобразователь поддерживает постоянное отрицательное давление в главном канале с помощью датчика давления.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.

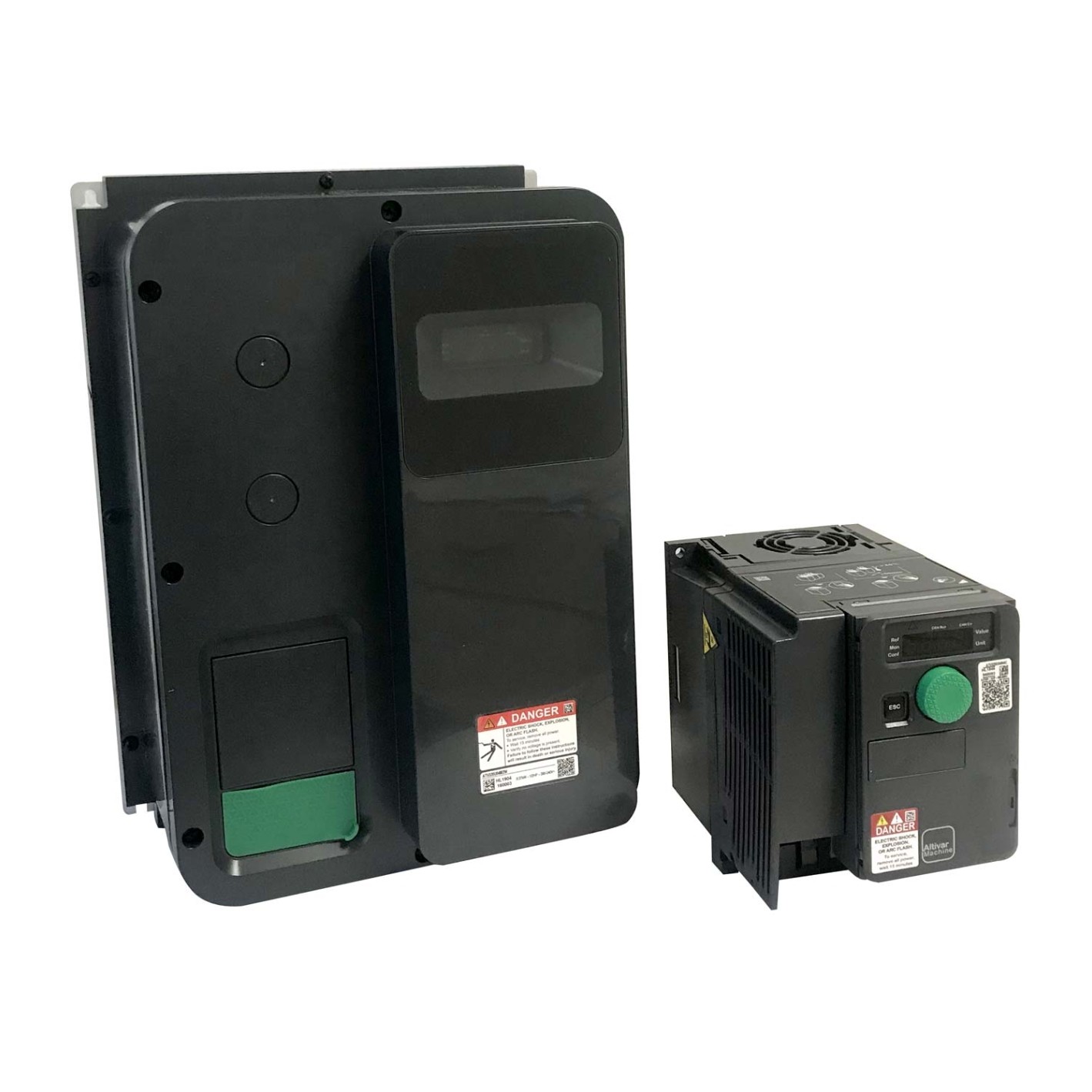

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Предназначен для технологической вентиляции
Преобразователь частоты SFC предназначен для регулируемой скорости, например, вентиляторов. Это обеспечивает оптимальную экономию при эксплуатации и минимальный возможный уровень шума. В зависимости от количества рабочих станций SFC (вместе с датчиком давления ST 300) изменяет скорость вращения вентилятора и, таким образом, откачивает нужный объем воздуха.
В качестве альтернативы можно использовать ручное управление с потенциометром SFC PS. SFC VSS используется, если предпочтительнее 2-ступенчатое управление. В комплект входят фильтры помех.
Класс защиты корпуса IP 20 для встраиваемых приложений, в качестве альтернативы IP 66 для защиты от пыли и воды.
Fumex может поставлять предварительно запрограммированные преобразователи частоты SFC PROG, чтобы упростить ввод систем в эксплуатацию.
КЛАСС ЗАЩИТЫ КОРПУСА IP 20
КЛАСС ЗАЩИТЫ КОРПУСА IP 66

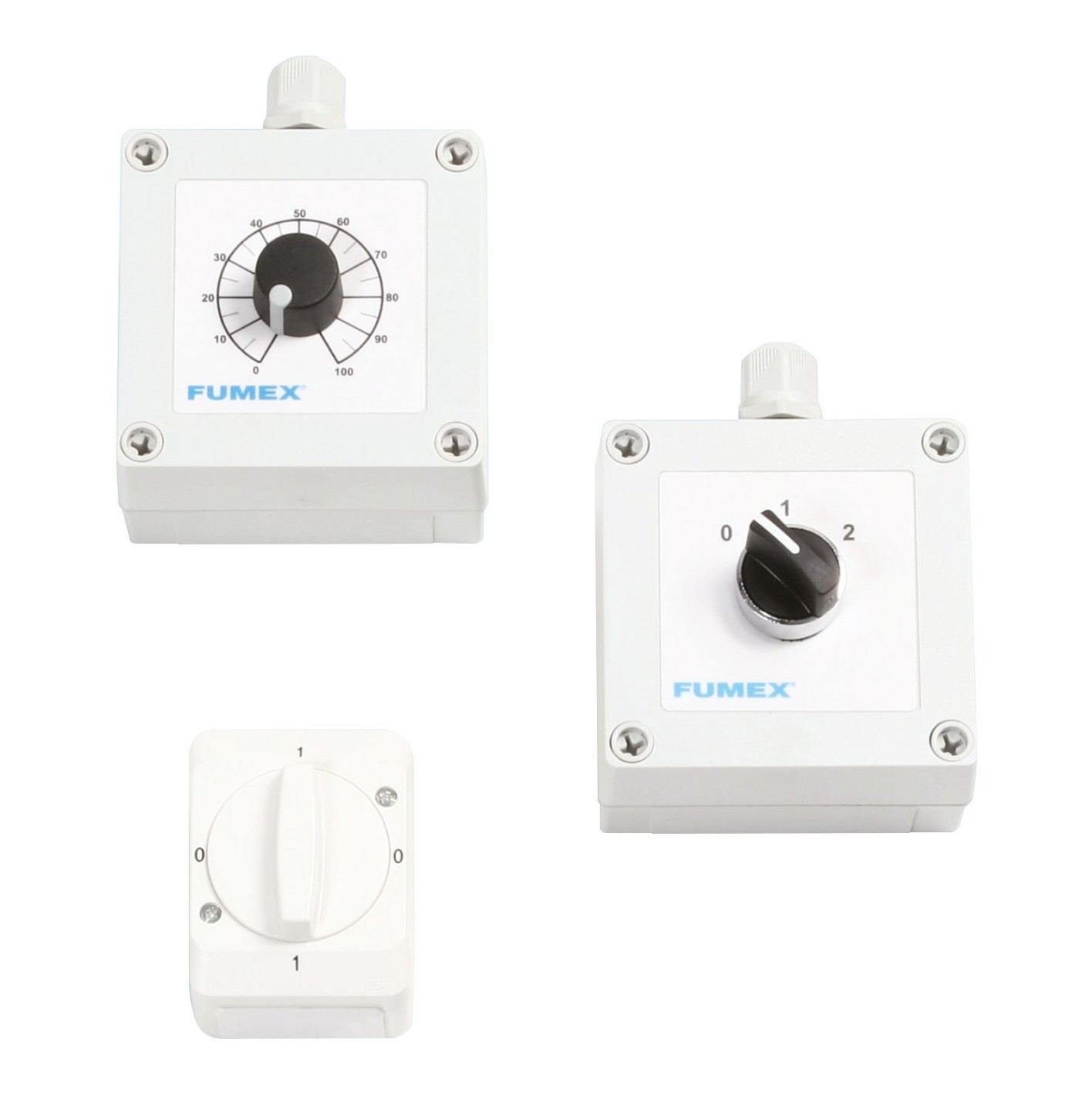

SFC PS/VSS/SB
ПОТЕНЦИОМЕТР FCPS
SFC PS - это потенциометр для переменной
регулировки скорости вращения вентилятора с помощью преобразователей частоты.
Размеры 100x100x67 мм
Сопротивление 10 К
ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SFC VSS
SFC POT представляет собой поворотный переключатель для двухступенчатой регулировки
скорости вращения вентилятора с помощью преобразователей частоты.
Размеры 100x100x67 мм
Шаг 0-1-2
ПЕРЕКЛЮЧАТЕЛЬ SFC SB
SFC SB - это переключатель для запуска/остановки вентиляторов с помощью
преобразователей частоты.
Размеры 60x80x55 мм
Класс защиты корпуса IP 54
Максимальное напряжение питания 250 В, 16 А
ST 300
ДАТЧИК ДАВЛЕНИЯ ST 300
ST 300 поддерживает постоянное отрицательное
давление в выпускном канале с помощью частотного
преобразователя, который управляет скоростью вращения вентилятора. ST 300
всегда обеспечивает необходимый расход, независимо от
количества открытых и закрытых заслонок.
Размеры 90x96x36 мм
Класс защиты корпуса IP 54
Рабочий диапазон 500, 1000, 2000, 3000 Па
Источник питания 24 В постоянного тока
Выходной сигнал 0-10 В (альтернативный 4-20 мА)
Входит
В комплект принадлежности Измерительный выход и еще 2
шланга

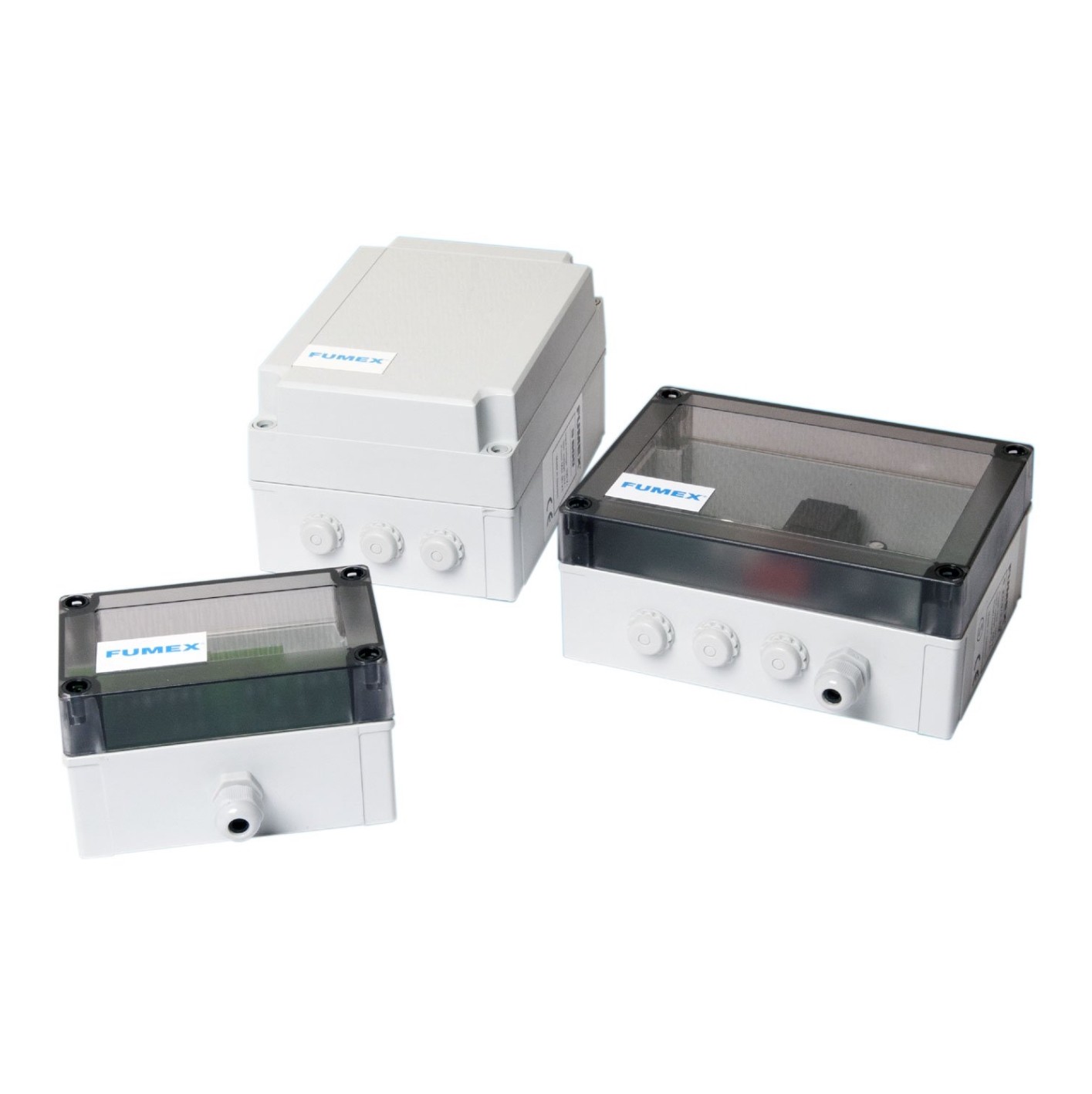

БЛОК УПРАВЛЕНИЯ S 400
S400 используется для автоматического управления двигателями заслонок AS 24 на клеммах 1-4. Вентиляторы обычно управляются с помощью трансформаторных блоков S 600. Время после запуска для удаления оставшихся газов встроено в блок управления. Время устанавливается в пределах 0-15 минут. То S 400 питается от трансформаторного блока S 600 напряжением 24 В переменного тока.
Размеры 130x80x77 мм
Класс защиты корпуса IP 54
Напряжение на первичной обмотке 24 В переменного тока
Вторичная сторона 24 В переменного тока

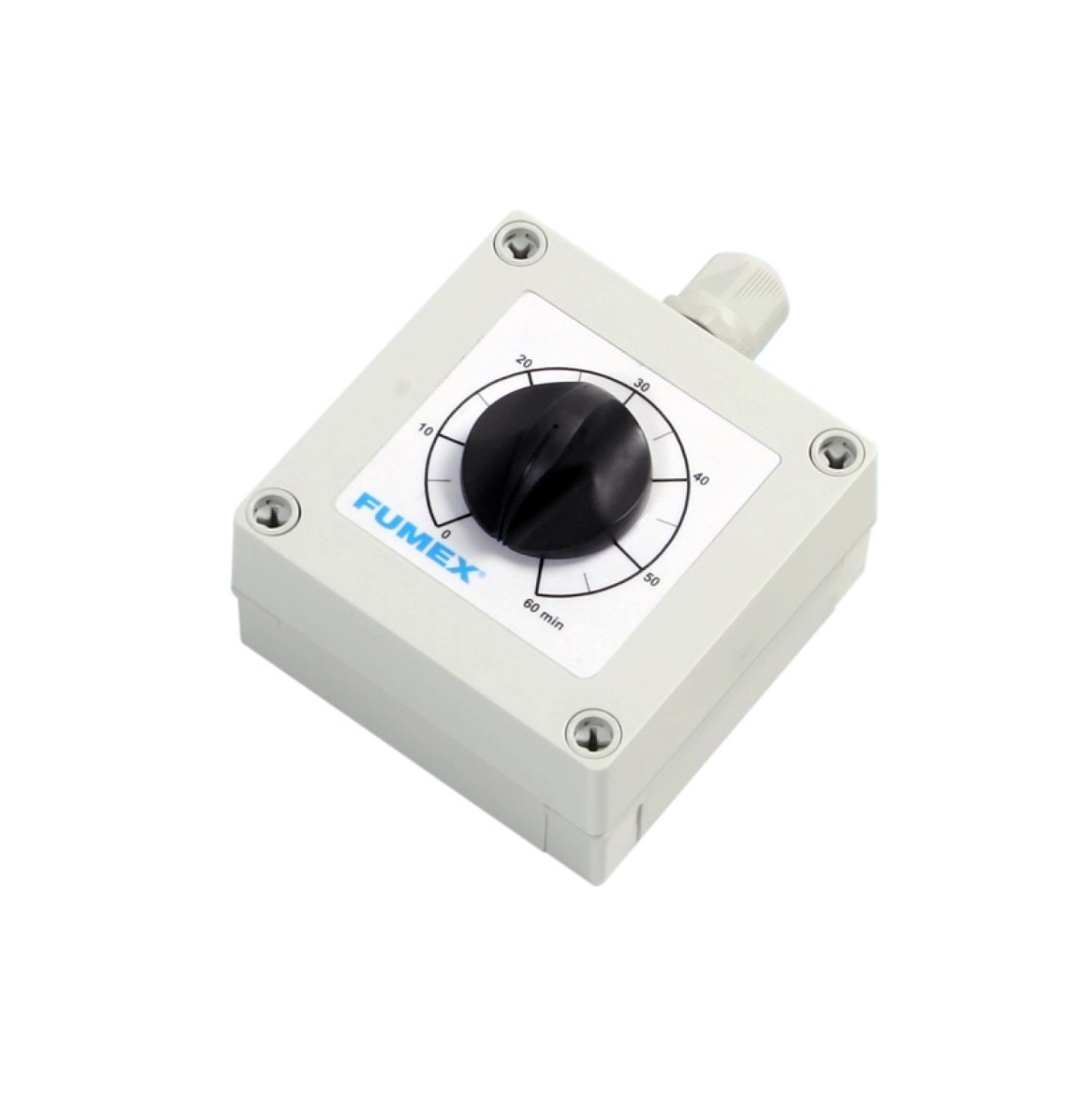

SMT 60 Механический таймер SMT - это ручной таймер, который регулируется в диапазоне от 0 до 60 минут. SMT 60 монтируется на стене рядом с вытяжкой.
Размер: 100x100x67 мм, время: 0 - 60 минут
Переключатель ASE 865 для катушки со шлангом, установленный на катушке со шлангом, открывается, когда шланг опущен, и закрывается, когда шланг полностью свернут
Выключатель AFS 955 для балансировочного блока, однополюсный выключатель, установленный на балансировочном блоке. Выключатель открывается, когда шланг опущен, и закрывается, когда шланг полностью поднят.
В комплекте с электрическим кабелем, закрепленным на тележке на профильной рейке.
Переключатель APS 965RC с радиопередатчиком для профильной рейки
Микропереключатель, установленный на балансировочном блоке.
Когда шланг опускается, переключатель размыкается, и радиопередатчик посылает сигнал на приемник, который размыкает реле. Выключатель замыкается, когда дом полностью поднят.
ТРАНСФОРМАТОРНЫЙ БЛОК S 600
S600 используется для питания блока управления S 400 напряжением 24 В переменного тока.
Управление вентилятором осуществляется через внешний контактор 230 В переменного тока, по сигналу с клемм 1 и 2. Преобразователь частоты управляется через беспотенциальные выходы, клеммы 3 и 4.
Размеры 130x180x102 мм
Класс защиты корпуса IP 54
Первичная сторона 230 В переменного тока
Вторичная сторона 24 В переменного тока (60 ВА)
БЛОК УПРАВЛЕНИЯ S 200/230
Блок управления S200/230 используется для автоматического управления двигателями заслонок AS
230 и/или вентилятором. Время после запуска для удаления оставшихся газов встроено в датчик pliers (~30 сек.). Для увеличения времени после запуска предусмотрена регулируемая плата таймера (0-15 мин. и 0-240 мин.). поставляется в качестве дополнительного оборудования. Однофазными вентиляторами (макс. 0,75 кВт) можно управлять напрямую с помощью встроенного реле. Другие вентиляторы управляются с помощью внешнего контактора через то же встроенное реле, клеммы 1-5. Управление преобразователями частоты осуществляется через беспотенциальный выход, клеммы 6-8.
Размеры 180x130x77 мм
Класс защиты корпуса IP 54
Напряжение на первичной обмотке 230 В переменного тока
Напряжение на вторичной обмотке 230 В переменного тока (макс. 10 А)
Аксессуары
Плата таймера STK 15 на 0-15 мин
Плата таймера STK 240 на 0-240 мин
Переключатель ASE 865 для катушки шланга
Переключатель AFS 955 для балансировочного блока
Переключатель APS 965RC с радиопередатчиком для профильной рейки
БЛОК УПРАВЛЕНИЯ S 200/24
Блок управления S200/24 используется для автоматического управления двигателями заслонок AS 24
и/или вентилятором. Время после запуска для удаления оставшихся газов встроено в датчик pliers (~30 сек.). Для увеличения времени после запуска предусмотрена регулируемая плата таймера (0-15 мин. и 0-240 мин.). поставляется в качестве дополнительного оборудования.
Вентиляторы управляются внешними подрядчиками с помощью встроенного реле, клеммы 1-5. Преобразователи частоты управляются с помощью беспотенциального выхода, клеммы 6-8.
Размеры 180x130x77 мм
Класс защиты корпуса IP 54
Первичная сторона 230 В переменного тока
Вторичная сторона 230 В переменного тока
Аксессуары
Таймер STK 15 на 0-15 мин
Таймер STK 240 на 0-240 мин
Переключатель ASE 865 для катушки шланга
Переключатель AFS 955 для балансировочного блока
Переключатель APS 965RC с радиопередатчиком для профильной рейки

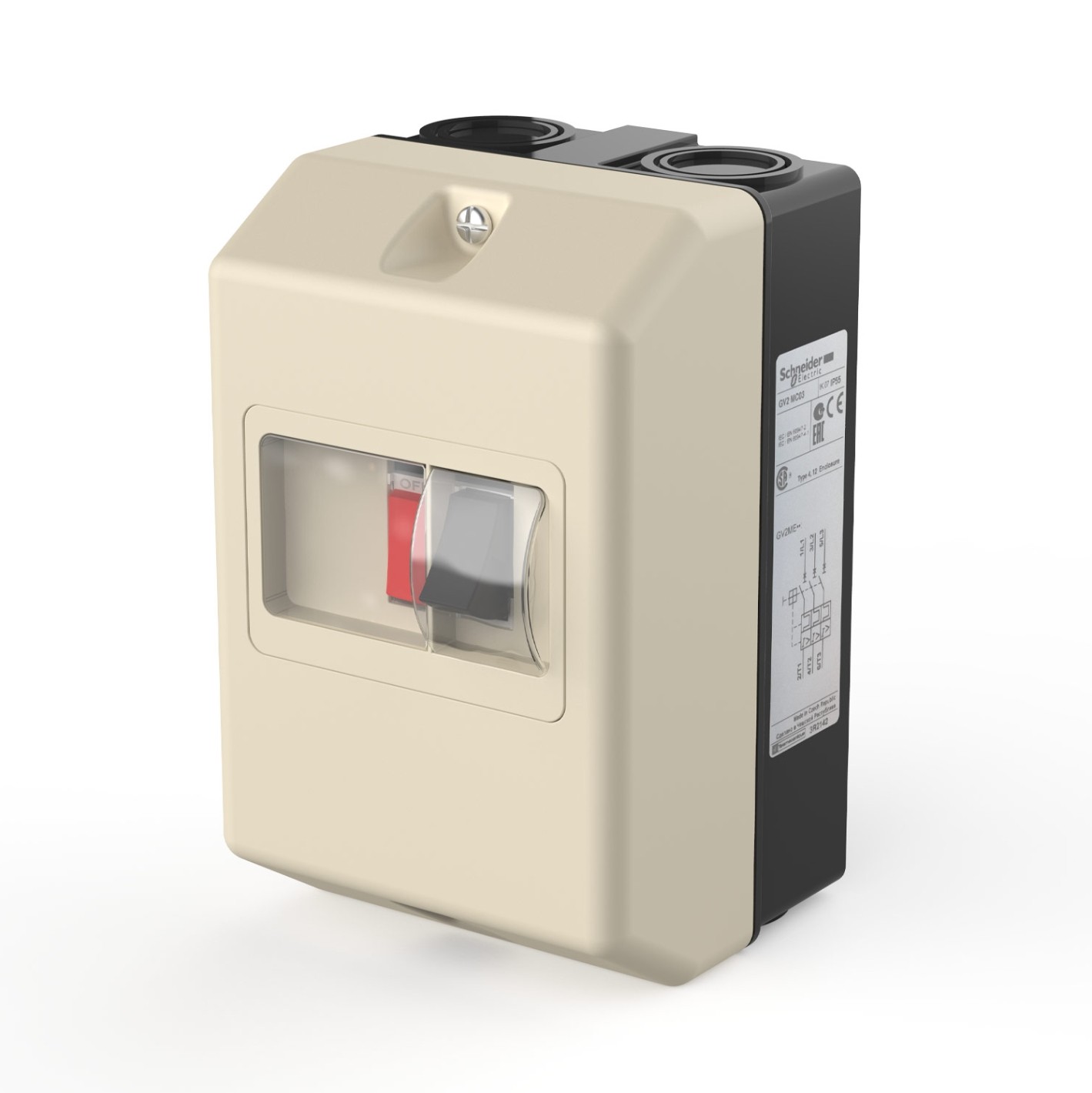

ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ SMB
SMB - это 3-полюсный защитный выключатель двигателя с термомагнитным расцеплением, оснащенный
защитой от обрыва фазы. SMB предназначен для управления и защиты двигателей вентиляторов.
Размеры 93x148x84 мм
Класс защиты корпуса IP 55
*Самозащита, предварительное срабатывание не требуется
**Максимальное значение предварительного срабатывания при Ik>Icu равно 63 А.

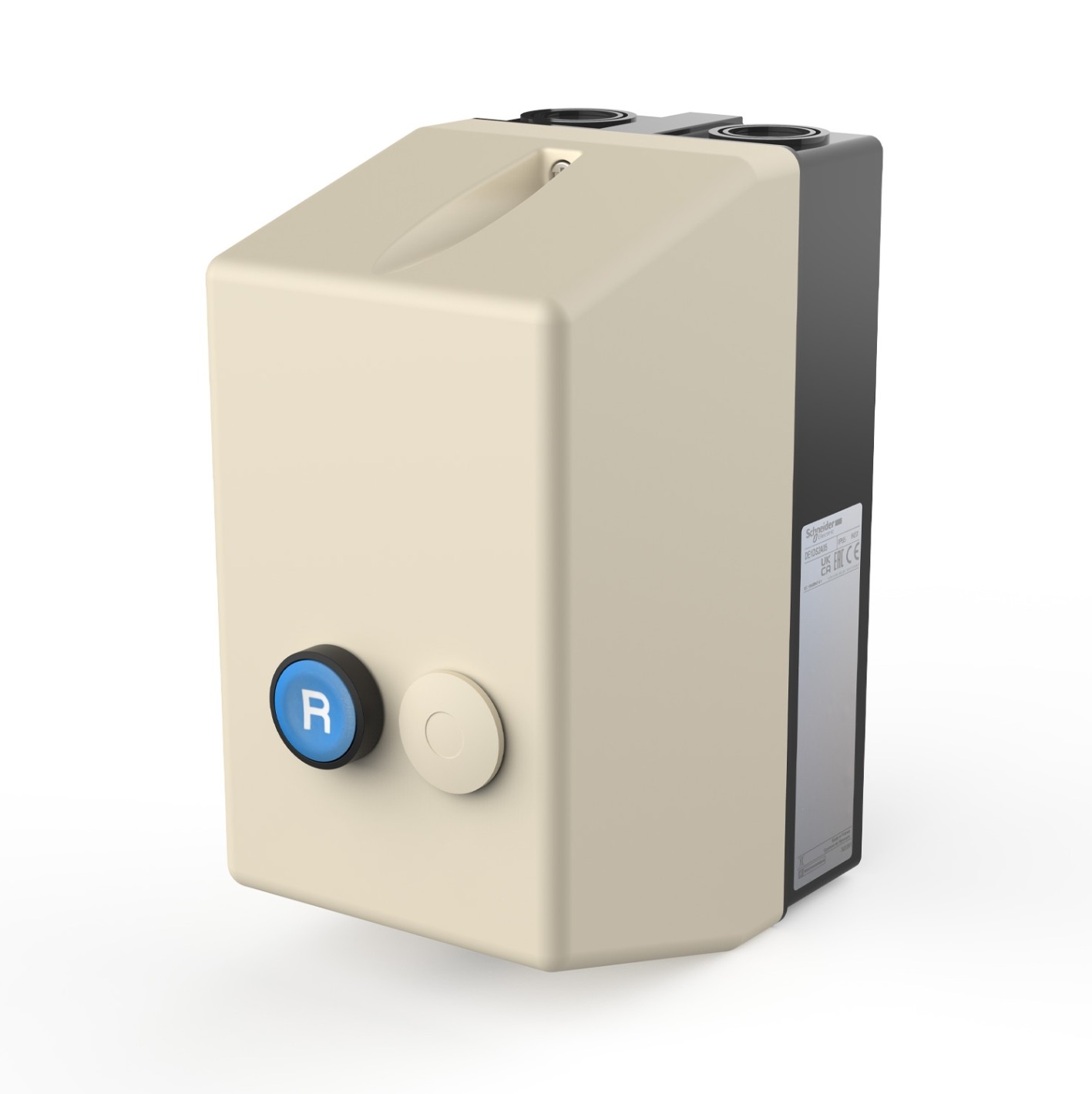

КОНТАКТОР SKO
КОНТАКТОР SKO представляет собой 3-полюсный контактор с реле перегрузки по току для ручного сброса. Реле перегрузки по току имеет защиту от обрыва фазы. Оно используется с внешними переключателями или системой управления.
Размеры 103 x 200 x 153 мм
Класс защиты корпуса IP 55
* Максимальная мощность - 4 кВт.
**Максимальная мощность - 7,5 кВт.

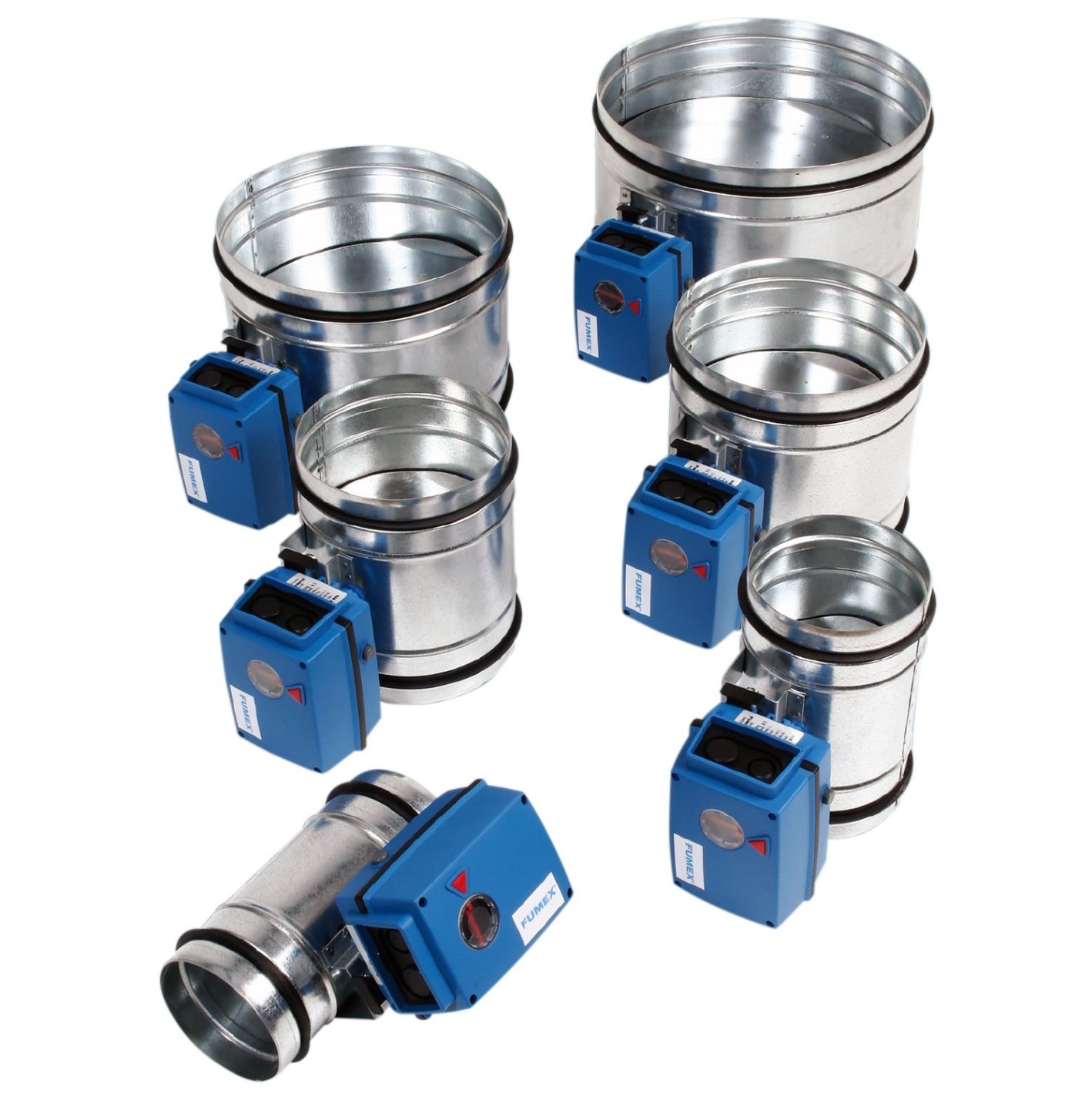

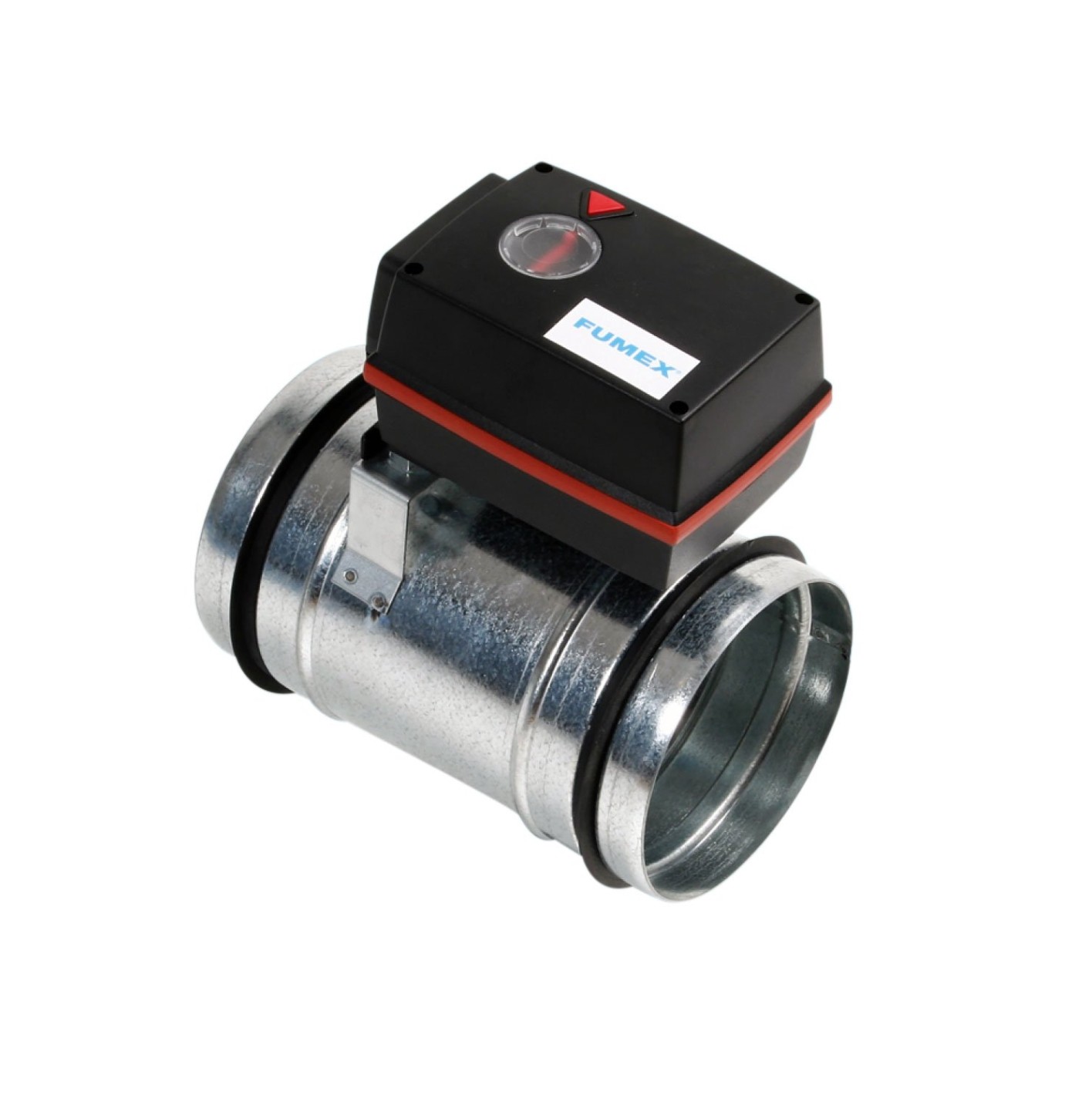

АВТОМАТИЧЕСКАЯ ЗАСЛОНКА SAS
SAS - это автоматическая одностворчатая заслонка для применений, где требуется короткое время работы.
Чрезвычайно быстрый двигатель открывает заслонку в 7,5 секунды. Это обеспечивает 95% производительность экстракции через 3 секунды.
Заслонка поставляется с классом герметичности 1.
Для получения информации о других классах герметичности, пожалуйста, обращайтесь в компанию Fumex.
Размеры (двигатель) 140x100x85 мм
Материал (обтекатель) PA
Материал (корпус заслонки) Оцинкованный листовой металл
Время открытия при 90 ° с 7,5 с
Крутящий момент 3 Нм
Потребляемая мощность
(24 В) 2 ВА в рабочем состоянии/ 0 ВА не работает
Потребляемая мощность
(230 В) 5 ВА в рабочем состоянии/ 0 ВА не работает
FUMEX SPT 24 (MSR220KA, ZIEHL) – PTC-реле для применения в качестве устройства защиты от недопустимого перегрева электрооборудования в зонах со взрывоопасными газами (зоны 1 и 2) и с горючей пылью (зоны 21 и 22), например, для непосредственного контроля температуры взрывозащищенных двигателей EEx e и EEx d.
Может использоваться совместно с поставщиком или преобразователем частоты для защиты вентиляторов EX и стандартных вентиляторов со встроенными терморезисторами.
В двигателях вентиляторов с датчиками PTC имеется шесть последовательно соединенных терморезисторов, по два на фазную обмотку, сопротивление которых зависит от температуры. Если
температура двигателя вентилятора превышает допустимую, сопротивление увеличивается, и SPT 24 срабатывает.
Кнопка сброса со встроенными светодиодами для включения ПИТАНИЯ (зеленый) и сигнализации (красный). Если SPT 24 сработал, индикатор загорается красным. Ручной сброс, либо нажатием кнопки ”СБРОС”, либо отключением электропитание на 24 сентября.
Одобрено ATEX в соответствии с директивой 2014/34/EU.
FUMEX SPT 24 не должен размещаться в зоне повышенной опасности.
Аксессуары
Защитная коробка SPC
Защитная коробка для защиты SPT 24.
Измерения:
Масса: 0,5 кг
Высота: 201 мм
Ширина: 103 мм
Глубина: 145 мм
Приложение:
Коробка: IP65
Материал: Пластик
Тестовый комплект SPK
Тестовый комплект SPK для монтажа в корпусе SPC.
Дает возможность быстрого, легкого и точного функционального тестирования SPT 24.
Компоненты
• Поворотный переключатель
• Кнопка сброса (со встроенным индикатором срабатывания сигнализации)
• Руководство по установке в корпусе SPC
Функция
Тестовый комплект Fumex имеет три режима тестирования, которые имитируют предписанные тесты на SPT 24 (прерывание, короткое замыкание, а также повышенное сопротивление). Во время тестирования двигатель автоматически блокируется от запуска.
Требуется функциональный тест
FUMEX SPT 24 необходимо периодически проверять на функциональность. Рекомендуемый интервал варьируется в зависимости от зоны, но всегда не менее одного теста в год.
Технические данные
Электроника
Номинальное напряжение питания: AC/DC 24 В, AC ± 10 %
DC 21- 30 В < 2 ВА, без потенциальной развязки
Подключаемые резисторы PTC: от 1 до 6 PTC последовательно согласно DIN VDE V 0898-1-401 (ранее DIN 44081/82)
Точка переключения: < 4000 Ом
Выходное реле: 1 или 2 переключающих контакта (CO)
Температура
Номинальная температура окружающей среды:-20 до +55 °C
Корпус:
Защита корпуса: IP30
Клеммы: IP20
Материал: Пластик
Размеры
Вес (прибл.): 150 г
Высота: 75 мм
Ширина: 22,5 мм
Глубина: 115 мм
Крепление: 35 мм DIN-рейка в соответствии с EN 60 715 или винтами M4 (опция)
Система автоматического управления состоит из адаптированных и проверенных компонентов. Хорошо продуманная система обеспечивает важные преимущества для пользователей.
Запуск и остановка вентилятора, с регулировкой скорости или без нее
Система 1:11
Ручной запуск и остановка вентилятора
Вентилятор запускается и останавливается вручную
с помощью защитного выключателя двигателя SMB.
Защитный выключатель двигателя имеет термомагнитный расцепитель и защиту от обрыва фазы.
Система 1:12
Ручное управление скоростью вентилятора, который запускается и останавливается с помощью потенциометра. Скорость вентилятора регулируется вручную и запускается/останавливается по мере необходимости с помощью потенциометра SFC PS.
Система 1:13
Ручной запуск и остановка двухскоростного вентилятора
Вентилятор запускается и останавливается вручную с помощью поворотного переключателя SFC VSS.
С помощью поворотного переключателя скорость вентилятора можно переключать между 2 предустановленными скоростями, запрограммированными на дисплее преобразователя частоты.
Система 1:14
Ручной запуск и остановка вентилятора, а также управление скоростью вращения вентилятора по требованию.
Вентилятор запускается и останавливается вручную переключателем SFC SB.
Преобразователь частоты поддерживает отрицательное давление в коллекторном канале с помощью датчика давления.
Запуск и остановка вентилятора с помощью контактора.
Автоматическое управление, с задержкой по времени.
Система 2:11
Автоматический запуск и остановка вентилятора.
Автоматический запуск и остановка с помощью переключателя, размещенного на шланговой катушке или балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой времени 0-15 минут.
Автоматическое управление, радиопередача с задержкой по времени
Система 2:12
Автоматический запуск и остановка вентилятора.
Автоматический запуск и остановка с помощью радиопереключателя, размещенного на балансировочном блоке.
Блок управления S400 оснащен регулируемой задержкой времени 0-15 минут.
Индивидуальное управление заслонкой, запуск и остановка вентилятора через контактор.
Автоматическое управление вентилятором и заслонкой с задержкой по времени.
Система 3:11
Автоматический запуск и остановка вентилятора.
Запуск и остановка вентилятора, а также открытие и закрытие заслонки осуществляются автоматически с помощью переключателя, размещенного на шланговой катушке или балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой времени 0 - 15 минут.
Автоматическое управление вентилятором и заслонкой, радиопередатчик с задержкой по времени.
Система 3:12
Автоматический запуск и остановка вентилятора
Запуск и остановка вентилятора, а также открытие и закрытие заслонки осуществляются автоматически с помощью радиопереключателя, размещенного на балансировочном блоке.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.
Индивидуальное управление заслонкой и управление вентилятором через датчик давления и преобразователь частоты.
Автоматическое управление преобразователем частоты и заслонкой с задержкой по времени
Система 4:11
Автоматический запуск и остановка вентилятора.
Запуск и остановка вентилятора, а также открытие и закрытие заслонок автоматически с помощью переключателя, расположенного на шланговой катушке или балансировочном блоке.
Преобразователь частоты поддерживает постоянное отрицательное давление в главном воздуховоде через датчик давления.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.
Автоматическое управление частотными преобразователями и заслонкой, радиопередатчик с задержкой по времени
Система 4:12
Автоматический запуск и остановка вентилятора
Запуск и остановка вентилятора, а также открытие и закрытие заслонки автоматически с помощью радиопереключателя, расположенного на балансировочном блоке.
Частотный преобразователь поддерживает постоянное отрицательное давление в главном канале с помощью датчика давления.
Блок управления S 400 оснащен регулируемой задержкой по времени 0 - 15 минут.
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
Предназначен для технологической вентиляции
Преобразователь частоты SFC предназначен для регулируемой скорости, например, вентиляторов. Это обеспечивает оптимальную экономию при эксплуатации и минимальный возможный уровень шума. В зависимости от количества рабочих станций SFC (вместе с датчиком давления ST 300) изменяет скорость вращения вентилятора и, таким образом, откачивает нужный объем воздуха.
В качестве альтернативы можно использовать ручное управление с потенциометром SFC PS. SFC VSS используется, если предпочтительнее 2-ступенчатое управление. В комплект входят фильтры помех.
Класс защиты корпуса IP 20 для встраиваемых приложений, в качестве альтернативы IP 66 для защиты от пыли и воды.
Fumex может поставлять предварительно запрограммированные преобразователи частоты SFC PROG, чтобы упростить ввод систем в эксплуатацию.
КЛАСС ЗАЩИТЫ КОРПУСА IP 20
| Обозначение | Номинальная мощность, кВт | Номинальный ток, А | Входное напряжение, В 1-фазный |
Входное напряжение, В 3-фазный |
Выходное напряжение, В 3-фазный |
Кат. номер |
| SFC 037/20-1 | 0,37 | 3,3 | 230 | 400 | 230 | SFC 037/20-1 |
| SFC 037/20-3 | 0,37 | 1,5 | 230 | 400 | 400 | SFC 037/20-3 |
| SFC 055/20-1 | 0,55 | 3,7 | 230 | 400 | 230 | SFC 055/20-1 |
| SFC 055/20-3 | 0,55 | 1,9 | 230 | 400 | 400 | SFC 055/20-3 |
| SFC 075/20-1 | 0,75 | 4,8 | 230 | 400 | 230 | SFC 075/20-1 |
| SFC 075/20-3 | 0,75 | 2,3 | 230 | 400 | 400 | SFC 075/20-3 |
| SFC 110/20-1 | 1,1 | 6,9 | 230 | 400 | 230 | SFC 110/20-1 |
| SFC 110/20-3 | 1,1 | 3 | 230 | 400 | 400 | SFC 110/20-3 |
| SFC 150/20-1 | 1,5 | 8 | 230 | 400 | 230 | SFC 150/20-1 |
| SFC 150/20-3 | 1,5 | 4,1 | 230 | 400 | 400 | SFC 150/20-3 |
| SFC 220/20-1 | 2,2 | 11 | 230 | 400 | 230 | SFC 220/20-1 |
| SFC 220/20-3 | 2,2 | 5,5 | 230 | 400 | 400 | SFC 220/20-3 |
| SFC 400/20-3 | 4 | 9,5 | 400 | 400 | SFC 400/20-3 | |
| SFC 750/20-3 | 7,5 | 17 | 400 | 400 | SFC 750/20-3 |
КЛАСС ЗАЩИТЫ КОРПУСА IP 66
| Обозначение | Номинальная мощность, кВт | Номинальный ток, А | Входное напряжение, В 1-фазный |
Входное напряжение, В 3-фазный |
Выходное напряжение, В 3-фазный |
Кат. номер |
| SFC 037/66-1 | 0,37 | 3,3 | 230 | 400 | 230 | SFC 037/66-1 |
| SFC 037/66-3 | 0,37 | 1,5 | 230 | 400 | 400 | SFC 037/66-3 |
| SFC 055/66-1 | 0,55 | 3,7 | 230 | 400 | 230 | SFC 055/66-1 |
| SFC 055/66-3 | 0,55 | 1,9 | 230 | 400 | 400 | SFC 055/66-3 |
| SFC 075/66-1 | 0,75 | 4,8 | 230 | 400 | 230 | SFC 075/66-1 |
| SFC 075/66-3 | 0,75 | 2,3 | 230 | 400 | 400 | SFC 075/66-3 |
| SFC 110/66-1 | 1,1 | 6,9 | 230 | 400 | 230 | SFC 110/66-1 |
| SFC 110/66-3 | 1,1 | 3 | 230 | 400 | 400 | SFC 110/66-3 |
| SFC 150/66-1 | 1,5 | 8 | 230 | 400 | 230 | SFC 150/66-1 |
| SFC 150/66-3 | 1,5 | 4,1 | 230 | 400 | 400 | SFC 150/66-3 |
| SFC 220/66-1 | 2,2 | 11 | 230 | 400 | 230 | SFC 220/66-1 |
| SFC 220/66-3 | 2,2 | 5,5 | 230 | 400 | 400 | SFC 220/66-3 |
| SFC 400/66-3 | 4 | 9,5 | 400 | 400 | SFC 400/66-3 | |
| SFC 750/66-3 | 7,5 | 17 | 400 | 400 | SFC 750/66-3 |
SFC PS/VSS/SB
ПОТЕНЦИОМЕТР FCPS
SFC PS - это потенциометр для переменной
регулировки скорости вращения вентилятора с помощью преобразователей частоты.
Размеры 100x100x67 мм
Сопротивление 10 К
ПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ SFC VSS
SFC POT представляет собой поворотный переключатель для двухступенчатой регулировки
скорости вращения вентилятора с помощью преобразователей частоты.
Размеры 100x100x67 мм
Шаг 0-1-2
ПЕРЕКЛЮЧАТЕЛЬ SFC SB
SFC SB - это переключатель для запуска/остановки вентиляторов с помощью
преобразователей частоты.
Размеры 60x80x55 мм
Класс защиты корпуса IP 54
Максимальное напряжение питания 250 В, 16 А
ST 300
ДАТЧИК ДАВЛЕНИЯ ST 300
ST 300 поддерживает постоянное отрицательное
давление в выпускном канале с помощью частотного
преобразователя, который управляет скоростью вращения вентилятора. ST 300
всегда обеспечивает необходимый расход, независимо от
количества открытых и закрытых заслонок.
Размеры 90x96x36 мм
Класс защиты корпуса IP 54
Рабочий диапазон 500, 1000, 2000, 3000 Па
Источник питания 24 В постоянного тока
Выходной сигнал 0-10 В (альтернативный 4-20 мА)
Входит
В комплект принадлежности Измерительный выход и еще 2
шланга
БЛОК УПРАВЛЕНИЯ S 400
S400 используется для автоматического управления двигателями заслонок AS 24 на клеммах 1-4. Вентиляторы обычно управляются с помощью трансформаторных блоков S 600. Время после запуска для удаления оставшихся газов встроено в блок управления. Время устанавливается в пределах 0-15 минут. То S 400 питается от трансформаторного блока S 600 напряжением 24 В переменного тока.
Размеры 130x80x77 мм
Класс защиты корпуса IP 54
Напряжение на первичной обмотке 24 В переменного тока
Вторичная сторона 24 В переменного тока
SMT 60 Механический таймер SMT - это ручной таймер, который регулируется в диапазоне от 0 до 60 минут. SMT 60 монтируется на стене рядом с вытяжкой.
Размер: 100x100x67 мм, время: 0 - 60 минут
Переключатель ASE 865 для катушки со шлангом, установленный на катушке со шлангом, открывается, когда шланг опущен, и закрывается, когда шланг полностью свернут
Выключатель AFS 955 для балансировочного блока, однополюсный выключатель, установленный на балансировочном блоке. Выключатель открывается, когда шланг опущен, и закрывается, когда шланг полностью поднят.
В комплекте с электрическим кабелем, закрепленным на тележке на профильной рейке.
Переключатель APS 965RC с радиопередатчиком для профильной рейки
Микропереключатель, установленный на балансировочном блоке.
Когда шланг опускается, переключатель размыкается, и радиопередатчик посылает сигнал на приемник, который размыкает реле. Выключатель замыкается, когда дом полностью поднят.
ТРАНСФОРМАТОРНЫЙ БЛОК S 600
S600 используется для питания блока управления S 400 напряжением 24 В переменного тока.
Управление вентилятором осуществляется через внешний контактор 230 В переменного тока, по сигналу с клемм 1 и 2. Преобразователь частоты управляется через беспотенциальные выходы, клеммы 3 и 4.
Размеры 130x180x102 мм
Класс защиты корпуса IP 54
Первичная сторона 230 В переменного тока
Вторичная сторона 24 В переменного тока (60 ВА)
БЛОК УПРАВЛЕНИЯ S 200/230
Блок управления S200/230 используется для автоматического управления двигателями заслонок AS
230 и/или вентилятором. Время после запуска для удаления оставшихся газов встроено в датчик pliers (~30 сек.). Для увеличения времени после запуска предусмотрена регулируемая плата таймера (0-15 мин. и 0-240 мин.). поставляется в качестве дополнительного оборудования. Однофазными вентиляторами (макс. 0,75 кВт) можно управлять напрямую с помощью встроенного реле. Другие вентиляторы управляются с помощью внешнего контактора через то же встроенное реле, клеммы 1-5. Управление преобразователями частоты осуществляется через беспотенциальный выход, клеммы 6-8.
Размеры 180x130x77 мм
Класс защиты корпуса IP 54
Напряжение на первичной обмотке 230 В переменного тока
Напряжение на вторичной обмотке 230 В переменного тока (макс. 10 А)
Аксессуары
Плата таймера STK 15 на 0-15 мин
Плата таймера STK 240 на 0-240 мин
Переключатель ASE 865 для катушки шланга
Переключатель AFS 955 для балансировочного блока
Переключатель APS 965RC с радиопередатчиком для профильной рейки
БЛОК УПРАВЛЕНИЯ S 200/24
Блок управления S200/24 используется для автоматического управления двигателями заслонок AS 24
и/или вентилятором. Время после запуска для удаления оставшихся газов встроено в датчик pliers (~30 сек.). Для увеличения времени после запуска предусмотрена регулируемая плата таймера (0-15 мин. и 0-240 мин.). поставляется в качестве дополнительного оборудования.
Вентиляторы управляются внешними подрядчиками с помощью встроенного реле, клеммы 1-5. Преобразователи частоты управляются с помощью беспотенциального выхода, клеммы 6-8.
Размеры 180x130x77 мм
Класс защиты корпуса IP 54
Первичная сторона 230 В переменного тока
Вторичная сторона 230 В переменного тока
Аксессуары
Таймер STK 15 на 0-15 мин
Таймер STK 240 на 0-240 мин
Переключатель ASE 865 для катушки шланга
Переключатель AFS 955 для балансировочного блока
Переключатель APS 965RC с радиопередатчиком для профильной рейки
ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ SMB
SMB - это 3-полюсный защитный выключатель двигателя с термомагнитным расцеплением, оснащенный
защитой от обрыва фазы. SMB предназначен для управления и защиты двигателей вентиляторов.
Размеры 93x148x84 мм
Класс защиты корпуса IP 55
| Модель | Диапазон тока (А) | 3-фазный~400 В (кВт) |
| SMB 10* | 0,63-1,0 | 0,25 |
| SMB 16* | 1,0-1,6 | 0,37/0,55 |
| SMB 25* | 1,6-2,5 | 0,75 |
| SMB 40* | 2,5-4,0 | 1,1/1,5 |
| SMB 63* | 4,0-6,3 | 2,2 |
| SMB 100* | 6,0-10,0 | 4,0 |
| SMB 140** | 9,0-14,0 | 5,5 |
| SMB 180** | 13,0-18 | 07,5 |
**Максимальное значение предварительного срабатывания при Ik>Icu равно 63 А.
КОНТАКТОР SKO
КОНТАКТОР SKO представляет собой 3-полюсный контактор с реле перегрузки по току для ручного сброса. Реле перегрузки по току имеет защиту от обрыва фазы. Оно используется с внешними переключателями или системой управления.
Размеры 103 x 200 x 153 мм
Класс защиты корпуса IP 55
| Модель | Диапазон тока (А) | 3-фазный~400 В (кВт) |
| SKO 10/230* | 0,63-1,0 | 0,25 |
| SKO 17/230* | 1,0-1,6 | 0,37/0,55 |
| SKO 25/230* | 1,6-2,5 | 0,75 |
| SKO 40/230* | 2,5-4,0 | 1,1/1,5 |
| SKO 60/230* | 4,0-6,3 | 2,2 |
| SKO 80/230* | 6,0-10,0 | 4,0 |
| SKO 130/230** | 9,0-14,0 | 5,5 |
| SKO 180/230** | 13,0-18 | 07,5 |
* Максимальная мощность - 4 кВт.
**Максимальная мощность - 7,5 кВт.
АВТОМАТИЧЕСКАЯ ЗАСЛОНКА SAS
SAS - это автоматическая одностворчатая заслонка для применений, где требуется короткое время работы.
Чрезвычайно быстрый двигатель открывает заслонку в 7,5 секунды. Это обеспечивает 95% производительность экстракции через 3 секунды.
Заслонка поставляется с классом герметичности 1.
Для получения информации о других классах герметичности, пожалуйста, обращайтесь в компанию Fumex.
Размеры (двигатель) 140x100x85 мм
Материал (обтекатель) PA
Материал (корпус заслонки) Оцинкованный листовой металл
Время открытия при 90 ° с 7,5 с
Крутящий момент 3 Нм
Потребляемая мощность
(24 В) 2 ВА в рабочем состоянии/ 0 ВА не работает
Потребляемая мощность
(230 В) 5 ВА в рабочем состоянии/ 0 ВА не работает
| Модель | Диаметр (мм) | Напряжение (В) | Кат. номер |
| SAS-100/24 | 100 | 24 | SAS-100/24 |
| SAS-125/24 | 125 | 24 | SAS-125/24 |
| SAS-160/24 | 160 | 24 | SAS-160/24 |
| SAS-200/24 | 200 | 24 | SAS-200/24 |
| SAS-250/24 | 250 | 24 | SAS-250/24 |
| SAS-315/24 | 315 | 24 | SAS-315/24 |
| SAS-100/230 | 100 | 230 | SAS-100/230 |
| SAS-125/230 | 125 | 230 | SAS-125/230 |
| SAS-160/230 | 160 | 230 | SAS-160/230 |
| SAS-200/230 | 200 | 230 | SAS-200/230 |
| SAS-250/230 | 250 | 230 | SAS-250/230 |
| SAS-315/230 | 315 | 230 | SAS-315/230 |
FUMEX SPT 24 (MSR220KA, ZIEHL) – PTC-реле для применения в качестве устройства защиты от недопустимого перегрева электрооборудования в зонах со взрывоопасными газами (зоны 1 и 2) и с горючей пылью (зоны 21 и 22), например, для непосредственного контроля температуры взрывозащищенных двигателей EEx e и EEx d.
Может использоваться совместно с поставщиком или преобразователем частоты для защиты вентиляторов EX и стандартных вентиляторов со встроенными терморезисторами.
В двигателях вентиляторов с датчиками PTC имеется шесть последовательно соединенных терморезисторов, по два на фазную обмотку, сопротивление которых зависит от температуры. Если
температура двигателя вентилятора превышает допустимую, сопротивление увеличивается, и SPT 24 срабатывает.
Кнопка сброса со встроенными светодиодами для включения ПИТАНИЯ (зеленый) и сигнализации (красный). Если SPT 24 сработал, индикатор загорается красным. Ручной сброс, либо нажатием кнопки ”СБРОС”, либо отключением электропитание на 24 сентября.
Одобрено ATEX в соответствии с директивой 2014/34/EU.
FUMEX SPT 24 не должен размещаться в зоне повышенной опасности.
Аксессуары
Защитная коробка SPC
Защитная коробка для защиты SPT 24.
Измерения:
Масса: 0,5 кг
Высота: 201 мм
Ширина: 103 мм
Глубина: 145 мм
Приложение:
Коробка: IP65
Материал: Пластик
Тестовый комплект SPK
Тестовый комплект SPK для монтажа в корпусе SPC.
Дает возможность быстрого, легкого и точного функционального тестирования SPT 24.
Компоненты
• Поворотный переключатель
• Кнопка сброса (со встроенным индикатором срабатывания сигнализации)
• Руководство по установке в корпусе SPC
Функция
Тестовый комплект Fumex имеет три режима тестирования, которые имитируют предписанные тесты на SPT 24 (прерывание, короткое замыкание, а также повышенное сопротивление). Во время тестирования двигатель автоматически блокируется от запуска.
Требуется функциональный тест
FUMEX SPT 24 необходимо периодически проверять на функциональность. Рекомендуемый интервал варьируется в зависимости от зоны, но всегда не менее одного теста в год.
Технические данные
Электроника
Номинальное напряжение питания: AC/DC 24 В, AC ± 10 %
DC 21- 30 В < 2 ВА, без потенциальной развязки
Подключаемые резисторы PTC: от 1 до 6 PTC последовательно согласно DIN VDE V 0898-1-401 (ранее DIN 44081/82)
Точка переключения: < 4000 Ом
Выходное реле: 1 или 2 переключающих контакта (CO)
Температура
Номинальная температура окружающей среды:-20 до +55 °C
Корпус:
Защита корпуса: IP30
Клеммы: IP20
Материал: Пластик
Размеры
Вес (прибл.): 150 г
Высота: 75 мм
Ширина: 22,5 мм
Глубина: 115 мм
Крепление: 35 мм DIN-рейка в соответствии с EN 60 715 или винтами M4 (опция)
Пуско-наладка
Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.
Техническое обслуживание
Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.
IQ/OQ/PQ квалификация, валидация
Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.
Ремонт
Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
Получите коммерческое предложение в течение 1 часа
Менеджер подготовит коммерческое предложение и позвонит, если понадобится уточнить детали вашего заказа
Анна Гловацкая
Менеджер по работе с клиентами
С 2010 года мы поставляем оборудование с заводов Европы. Берем на себя все — от подбора оборудования до внедрения на предприятии
Все сотрудники имеют высшее образование, закончили ведущие химические вузы страны, такие как РХТУ им Менделеева.
У большинства компаний срок ожидания составляет 10-12 недель.
Оборудование хранится на сухом отапливаемом складе, где поддерживается ровная температура.
Работаем с PonyExpress и Деловыми линиями. Вы также можете выбрать свою транспортную компанию или забрать товар со склада в Москве.
В случае любых неполадок за свой счет выполним ремонт в сервисном центре или на заводе-изготовителе. Или бесплатно заменим прибор на новый.
Производим пуско-наладку оборудования, валидацию, обучение сотрудников. Если нужно, привлекаем инженеров с заводов- изготовителей.
Отзывы
В числе наших клиентов организации
из разных отраслей
Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.
-
Привезем под заказ
-
Срок поставки с завода 6-8 недель
