Гибкий модульный фильтр для твердых частиц и газа CV Fumex

Гибкий модульный фильтр для твердых частиц и газа.
Модульная конструкция фильтра обеспечивает максимальную гибкость как для фильтрации газов, так и для фильтрации частиц, от простых одноразовых фильтров до более индивидуальных решений. CV также может сочетать фильтрацию газов и частиц в одной системе.

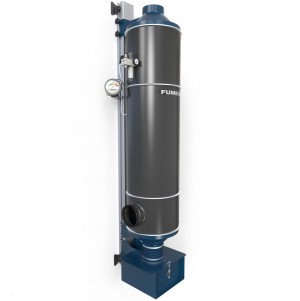

Фильтр CVP
с ручной очисткой сжатым воздухом, с внешним предварительным фильтром, CVM, включая металлическую сетку. Для применения с большим количеством сухих частиц, например, пыли и сварочного дыма в машиностроительной промышленности. Поставляется с фильтрующим картриджем, профилем, двумя соединениями и необходимыми деталями для очистки сжатым воздухом. Он также включает аналоговый манометр, который показывает падение давления на фильтрующем картридже. Нижнее соединение воздуховода регулируется на 180°.

Характеристики CVP
Корпус фильтра: Сталь с порошковым покрытием
Профиль: Анодированный алюминий
Скобы профиля: Сталь с порошковым покрытием
Общий вес: 53 кг
Макс. температура обрабатываемого воздуха: 60 ​​°C
Максимальное отрицательное давление
верхнего картриджа: 1800 Па
Тип фильтрующего картриджа: CFS 149
Материал: Полиэстер
Эффективность фильтра согласно EN-60335-2-69: 99,9 %
Класс пыли: M(BIA)
Площадь фильтра: 14,9 м²

Технические характеристики CVS/CVH
Корпус фильтра: Сталь с порошковым покрытием
Профиль: Анодированный алюминий
Крепления профиля: Сталь с порошковым покрытием
Общий вес: 27 кг
Макс. темп. обрабатываемого воздуха: 60 ​​°C
Максимальное отрицательное давление
Верхний картридж: 1800 Па

                                                                         CVS                 CVH
Тип фильтрующего картриджа:                     CFS 149          CFH 149
Материал:                                                       Полиэстер      Стекловолокно
Эффективность фильтра согласно
-EN-60335-2-69:                                              99,9 %
-DOP 0,3 мкм:                                                                         99,95 %
Класс пыли:                                                    M(BIA)
Площадь фильтра:                                        14,9 м²             14,9 м²

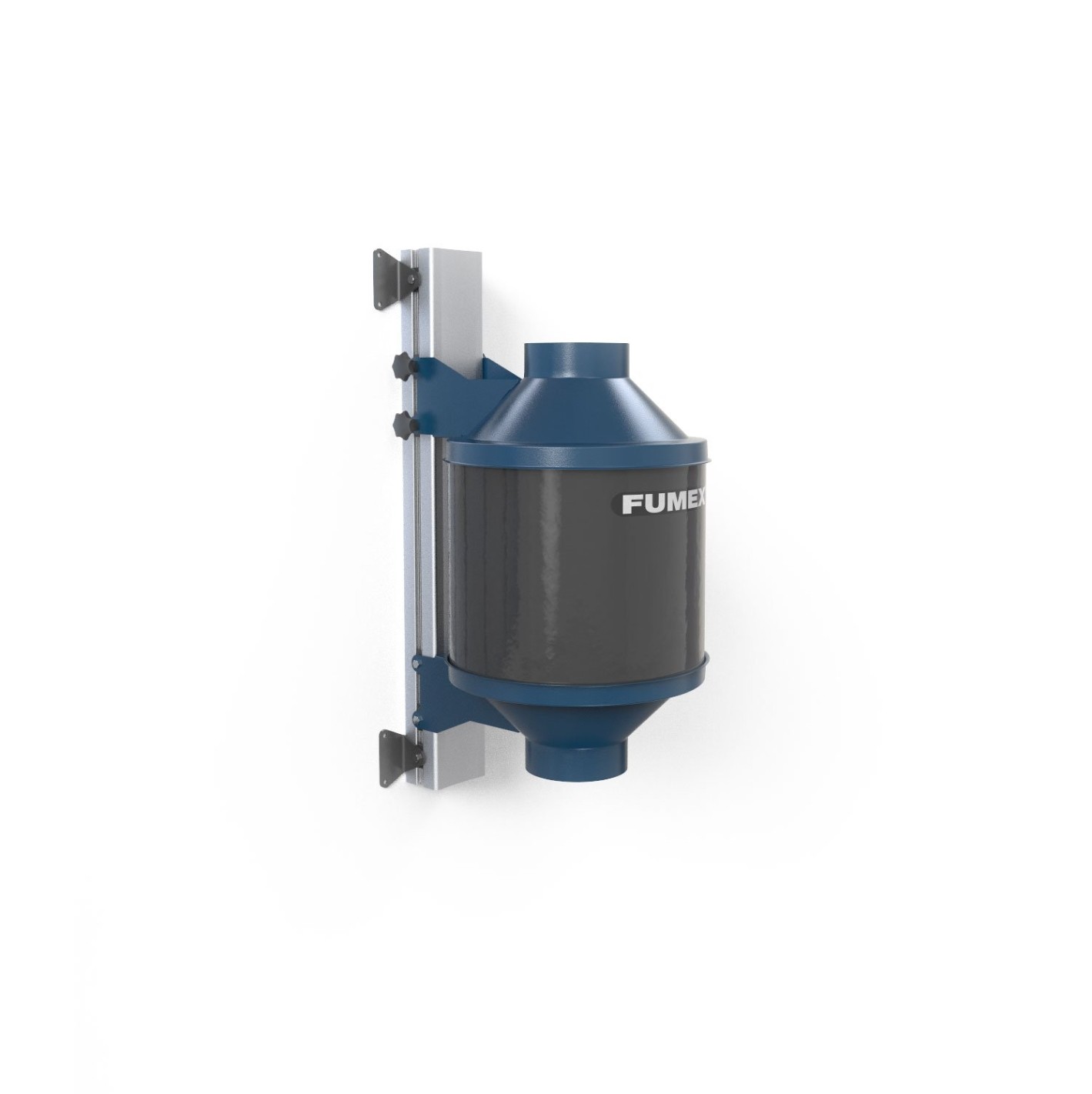

CVC
Картридж помещен в стальной корпус с порошковым покрытием. Содержит стандартный активированный уголь, подходящий для поглощения запахов, газов, дыма и ЛОС: например, толуола и метилэтилкетона.
Для получения наилучшего результата важно, чтобы время контакта между углем и веществом было как можно более длительным. Поэтому мы рекомендуем, чтобы поток воздуха через модуль фильтра не превышал 500 м³/ч. Для большего потока воздуха два или более модулей фильтра можно разместить рядом.
Если загрязненный воздух также содержит частицы, рекомендуется поместить фильтр частиц перед картриджем угольного фильтра

Характеристики CVC
Корпус фильтра: Сталь с порошковым покрытием
Профиль: Анодированный алюминий
Крепления профиля: Сталь с порошковым покрытием
Общий вес: 44 кг
Рекомендуемая температура: 20 °C
Максимальный поток воздуха: 500 м³/ч

Тип фильтрующего картриджа: CFC 500
Материал: Активированный уголь
Вес: 16 кг
Размер ячеек: 4 мм
Поглощение CTC (W/W): 65 %
Площадь поверхности (BET): 1050 м²/г
Кажущаяся плотность: 0,49 кг/дм³

CVCC BiOn
Картридж помещен в стальной корпус с порошковым покрытием. Содержит пропитанный активированный уголь, подходящий для поглощения формальдегида и аммиака.
Для получения наилучшего результата важно, чтобы время контакта между углем и веществом было как можно более длительным. Поэтому мы рекомендуем, чтобы поток воздуха через модуль фильтра не превышал 500 м³/ч. Для большего потока воздуха два или более модулей фильтра можно разместить рядом. Если загрязненный воздух также содержит частицы, целесообразно поместить фильтр частиц перед картриджами угольного фильтра.

Характеристики CVCC BiOn
Корпус фильтра: Сталь с порошковым покрытием
Профиль: Анодированный алюминий
Крепления профиля: Сталь с порошковым покрытием
Общий вес: 46 кг
Рекомендуемая температура: 20 °C
Максимальный поток воздуха: 500 м³/ч
Тип фильтрующего картриджа: CFCC 500 BiOn
Материал: Пропитанный активированный уголь
Вес: 16 кг
Размер ячеек: 3 мм
Поглощение CTC (W/W): 45 %
Площадь поверхности (BET): 900 м²/г
Кажущаяся плотность: 0,75 кг/дм³
Пропитка KMnO4: 11 %

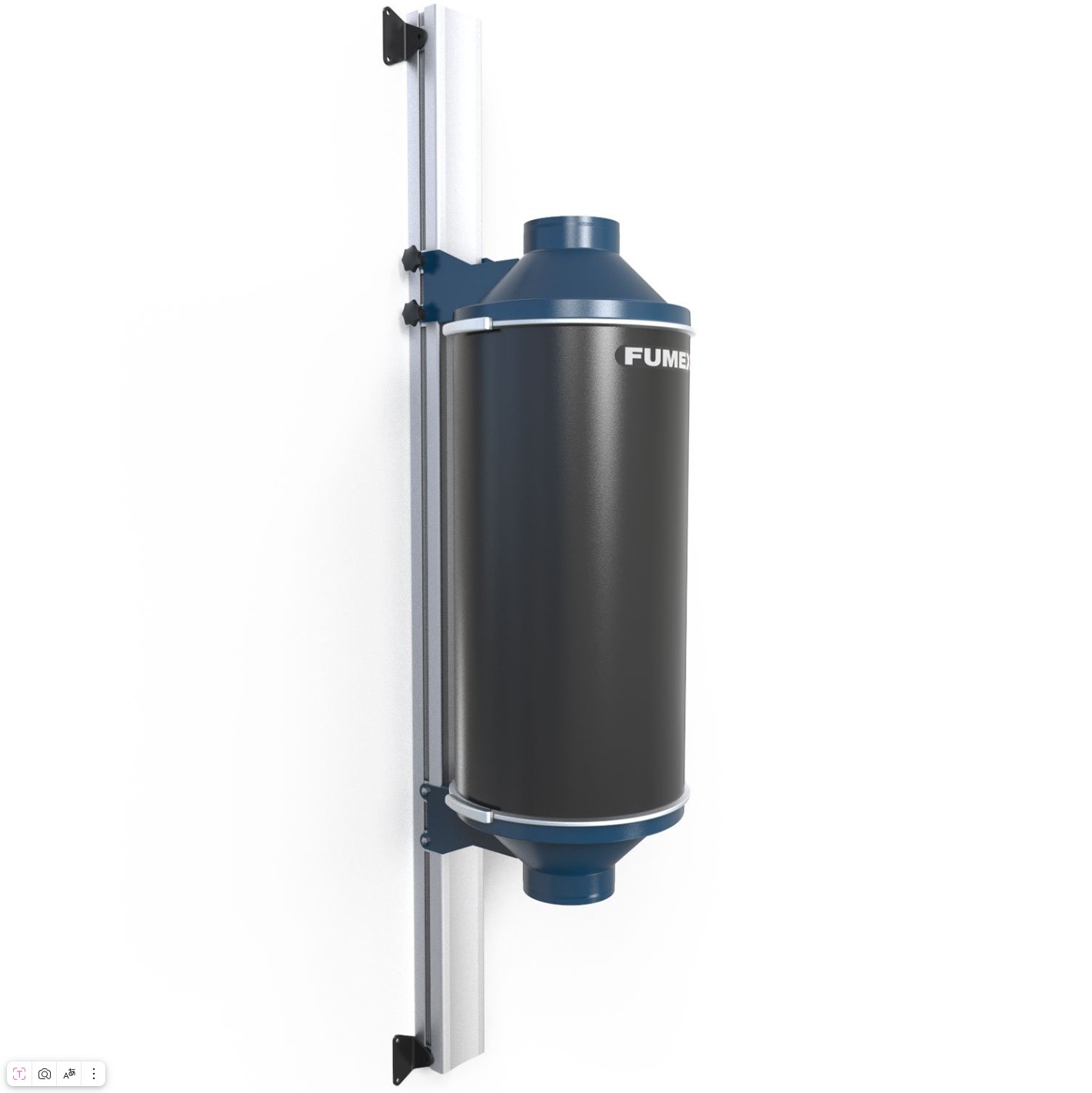

CVD
Площадь фильтрующего картриджа составляет 22 м² в классе BIA M. В качестве защиты от крупных частиц в блок встроен предварительный фильтр с металлической сеткой. Фильтрующий картридж размещается между двумя фронтонами на анодированном алюминиевом профиле.
Поставляется с фильтрующим картриджем, профилем и двумя соединениями.
Для легкой замены фильтрующего картриджа верхний фронтон отсоединяется и поднимается на профиле.

Характеристики CVD
Корпус фильтра: Сталь с порошковым покрытием/картон
Профиль: Анодированный алюминий
Крепления профиля: Сталь с порошковым покрытием
Общий вес: 16 кг
Макс. темп. обрабатываемого воздуха: 60 ​​°C
Максимальное отрицательное давление
верхний картридж: 1800 Па
Тип фильтрующего картриджа: CFD 220
Материал: Целлюлоза
Эффективность фильтра согласно EN-60335-2-69: 99 %
Класс пыли: M(BIA)
Площадь фильтра: 22 м²

Аксессуары
FBE 150
Высокая эффективность соответствует требованиям ErP 2015.
Для сварки вентилятор FBE 150 обеспечит воздушный поток около 1200 м3/ч и будет иметь выходную мощность 1,5 кВт, однофазный или трехфазный.

CV R315-160
Редуктор на FBE. Устанавливается на входе FBE 150 для подключения к фильтру CV.


CV PR
Кронштейн для крепления на стене, чтобы выровнять экстрактор PR с фильтром CV.


CV G
Аналоговый манометр, показывающий перепад давления на фильтрующем картридже.
Поставляется в комплекте со шлангом, соединениями и кронштейном, чтобы его можно было установить на алюминиевом профиле.

Пример установки
