Оптимальная выхлопная магистраль для рабочих мест с движущимися транспортными средствами

FUMEX APS — это вытяжная труба, предназначенная в основном для рабочих мест с движущимися транспортными средствами, например, для автомобильных смотровых ям и мастерских. Уникальная конструкция профильной трубы обеспечивает самый низкий на рынке перепад давления, при этом профильная труба служит одновременно вытяжным каналом и опорой для тележки.

Гибкая система с возможностью использования шлангов разной длины и качества. Предлагает ручной или автоматический возврат и выпуск, а на профильную направляющую можно установить несколько тележек на одной направляющей.

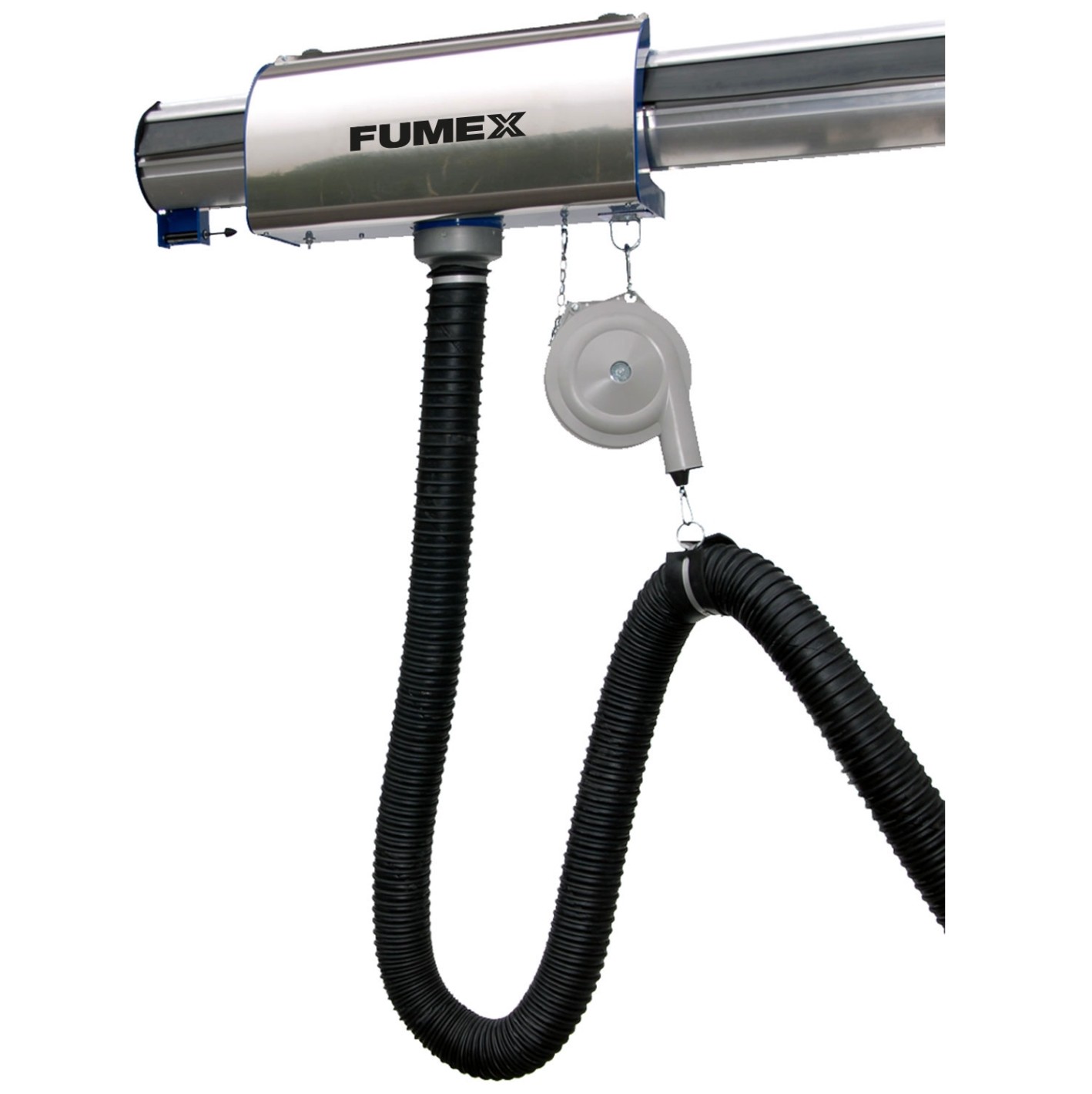

Тележка для ручных и автоматических форсунок
Тележка, сталь с порошковым покрытием и нержавеющая крышка
с направляющим колесом на шарикоподшипниках.
Поставляется в комплекте с:
Шланг AG, 5 м, сминаемый с прорезиненной тканью EPDM, размерами 75, 100, 125 или 150 мм с максимальной температурой 170 °C.
Балансировочный блок:
Ручной: провод 3,5 м.
Автоматическое устройство управления: обратно прогрессивное.
Доступно для левых (L) и правых (R) установленных профильных направляющих.
Вес: 12 кг



Ручная тележка с насадкой

Описание	Размер	Кат. номер
Левая установка	Ø 75 mm	APS 507 M/L
Правая установка	Ø 75 mm	APS 507 M/R
Левая установка	Ø 100 mm	APS 510 M/L
Правая установка	Ø 100 mm	APS 510 M/R
Левая установка	Ø 125 mm	APS 512 M/L
Правая установка	Ø 125 mm	APS 512 M/R
Левая установка	Ø 150 mm	APS 515 M/L
Правая установка	Ø 150 mm	APS 515 M/R

Потолочный кронштейн, настенный кронштейн и стойка

Настенный кронштейн, регулируемый
Сталь с порошковым покрытием. Макс. длина 1,0 м.
Секции кронштейна соединены с помощью соединителей Layher.
Вес: 12,3 кг

Описание	Длина	Кат. номер
Регулируемый настенный кронштейн	макс 1000 мм	APS 210

Потолочный кронштейн, регулируемый

Сталь с порошковым покрытием. Регулируемая длина, 140–2000 мм.
Секции кронштейна соединяются с помощью соединителей Layher.
Вес:
1000 мм – 7,6 кг
2000 мм – 10 кг

Описание	Длина	Кат. номер
Отрегулируйте потолочный кронштейн.	макс 1000 мм	APS 200
Отрегулируйте потолочный кронштейн.	макс 2000 мм	APS 205

Крепление к стойкам, потолку или стене

Сталь с порошковым покрытием.
Длина 2 или 4 м.
Поворотные соединители Layher.
Вес:
2000 мм – 7,3 кг,
4000 мм – 13,4 кг

Описание	L	Кат. номер
Распорная труба с пластиной	2000 мм	AS 222
Распорная труба с пластиной	4000 мм	AS 224

Профильные рейки

Изготовлены из анодированного алюминия, с рисунком дорожки
для простого монтажа кронштейна и
резиновой полосой. Доступны с метровыми интервалами
до шести метров.
Вес/метр: 6 кг

Описание	L	Кат. номер
Стандартная длина	6 м	APS 300/60
Длина	3 м	APS 300/30
Длина	1 м	APS 300/10

Соединение

Анодированный алюминий. Используется для рельсовых стыков
длиннее шести метров.
Вес: 1,2 кг

Описание	Кат. номер
Соединительная секция	APS 310

Фронтон с концевым упором

Сталь с порошковым покрытием. Концевой упор состоит
из газового амортизатора для захвата тележки.
Вес: 1,6 кг

Описание	Кат. номер
Концевой упор с газовым амортизатором	APS 405

Фронтон с подсоединением воздуховода

Сталь с порошковым покрытием. Подсоединение воздуховода Ø 160 мм. Концевой упор состоит из газовой заслонки для захвата тележки.
Вес: 1,3 кг

Описание	Кат. номер
Концевой упор с соединением воздуховода	APS 415

Подсоединение воздуховода для бокового монтажа

Сталь с порошковым покрытием. Используется для выпуска воздуха сбоку от рельса Ø 160 мм.
Вес: 2,4 кг

Устройство подачи сжатого воздуха

Устройство подачи сжатого воздуха для использования с пневматической
насадкой. Насадка в комплект не входит, смотрите отдельную
инструкцию.
APS 820/840M для ручного отсоединения
содержит провод, шланг подачи сжатого воздуха и регулятор давления 0,8 бар.
APS 820/840A, предназначенный для автоматического отключения,
содержит шланг подачи сжатого воздуха, регулятор давления 0,8 бар, рычажный клапан и предупреждение о предельном давлении.

Описание	Кат. номер
Левая рейка	APS 820M/L
Правая рейка	APS 820M/R
Левая рейка	APS 840M/L
Правая рейка	APS 840M/R
Левая рейка	APS 820A/L
Правая рейка	APS 820A/R
Левая рейка	APS 840A/L
Правая рейка	APS 840A/R

Возвратный ход

Кронштейн двигателя из стали с порошковым покрытием с
крышкой из АБС-пластика. Герметичный блок управления.
Двигатель 0,37 кВт 230 В~.
Концевая часть из стали с порошковым покрытием с шарикоподшипниковым колесом. Кабель из нейлона. Ограничительный
выключатель в комплекте с кронштейном и
маркировкой пределов.
Доступно для правых (R) и левых (L) установленных профильных
рельсов.
Шкаф управления для регулирования возвратного хода вытяжного
вагона и вентиляторов.
(Инверторы должны выбираться отдельно,
в зависимости от размера вентилятора.)
Возвратный ход

Описание	Кат. номер
Левая рейка	APS 925-L
Правая рейка	APS 925-R

Шкаф управления

Описание	Кат. номер
Для 1 рейки	AL 1
Для 2 реек	AL 2
Для 3 реек	AL 3
Для 4 реек	AL 4
Для 5 реек	AL 5
Для 6 реек	AL 6

Управление

Управление вентилятором и заслонкой с помощью пульта дистанционного управления
Микропереключатель, излучатель и приемник.

Описание	Кат. номер
Излучатель, приемник, коммутатор	APS 965RC
