Оптимальный вытяжной рычаг для лабораторных условий
FUMEX ME благодаря уникальной конструкции соединений и стабильным креплениям имеет очень низкий перепад давления, что обеспечивает множество ценных преимуществ. Стандартная конструкция (STD) подходит для удаления большинства типов загрязняющих веществ из воздуха, а ME также доступен в версиях PP-, ESD- и ATEX.

ME выпускается в различных вариантах длины от 650 до 2650 мм, с решениями для установки на потолках, а также на стенах и столешницах. Кроме того, он доступен в трёх вариантах диаметра труб: 50 / 75 / 100 мм с рекомендуемым расходом воздуха 70 / 120 / 300 м3/ч для разных вариантов.

ME 50
Подходит для рабочих сред и работ, требующих относительно небольших потоков воздуха.
Деятельность        Рекомендуемый расход воздуха
Парикмахерские   65 м3/ч 18 л/с
Лаборатории         50-75 м3/ч 15-21 л/с
Школы                    50-75 м3/ч 15-21 л/с

ME 75
Стандартное решение, подходящее для большинства рабочих сред. Подходит там, где потребности различаются
Деятельность   Рекомендуемый поток воздуха
Лаборатории    120-150 м3/ч 33-42 л/с
Школы               120-150 м3/ч 33-42 л/с

ME 100
Подходит для рабочих сред и работ, требующих относительно больших потоков воздуха.
Деятельность                    Рекомендуемый расход воздуха
Лаборатории                     200-300 м3/ч 55-80 л/с
Легкая промышленность 300 м3/ч 80 л/с

Монтажная высота* и боковое смещение
Для оптимизации досягаемости экстрактора рекомендуются следующие монтажные высоты и боковое смещение относительно рабочей зоны.
Ø50 Ø75 Ø100 Рекомендуемая высота монтажа (мм) Рекомендуемое боковое смещение (мм)
MET 1000 MET 1000   1900 350
    MET 1150 1900 450
MET 1300 MET 1300 MET 1350 2100 550
MET 1500 MET 1500 MET 1650 2200 650
  MET 2000 MET 1900 2400 750
    MET 2100 2400 800
    MET 2650 2400 1000


Версия и размерный чертеж

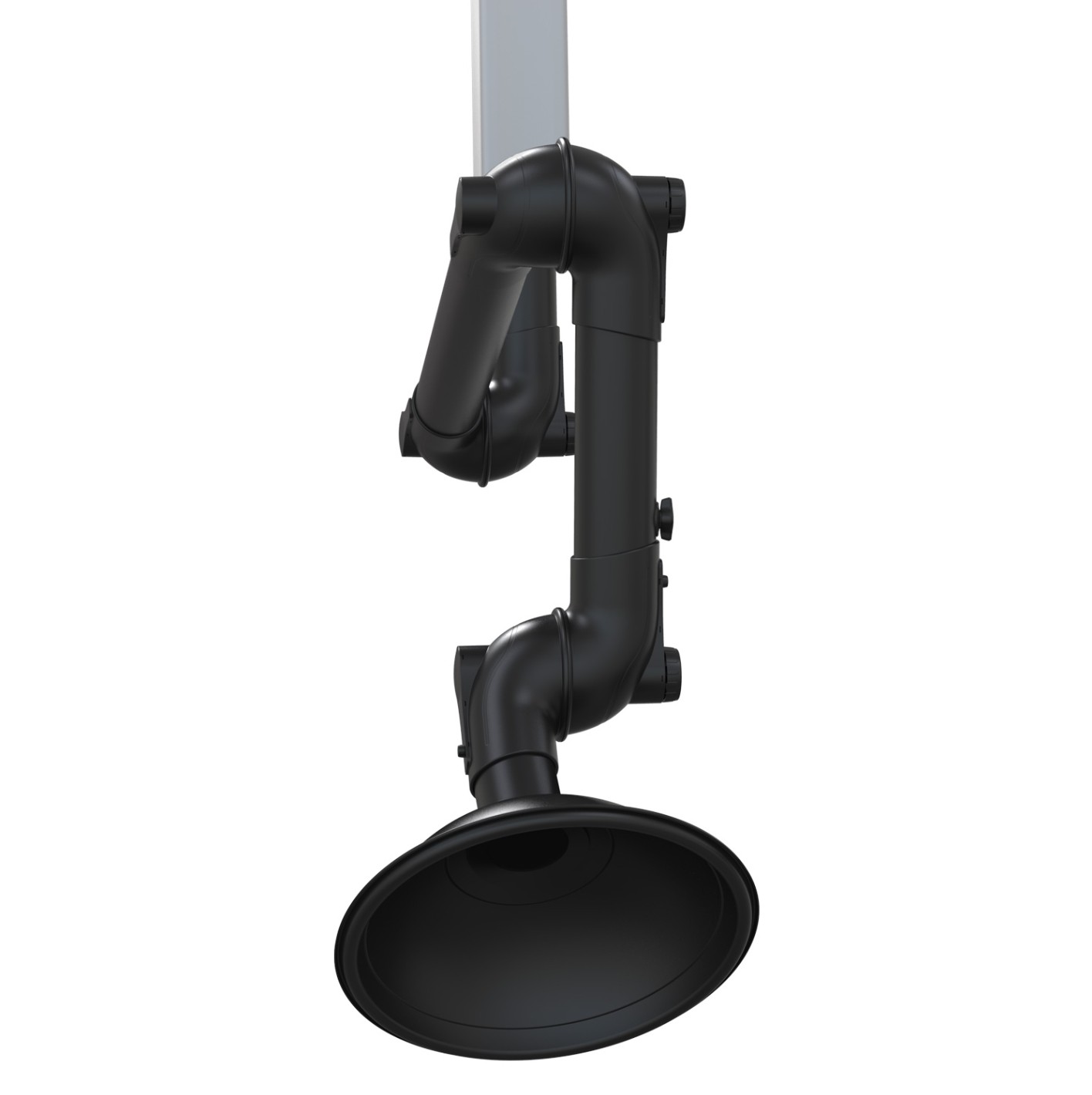

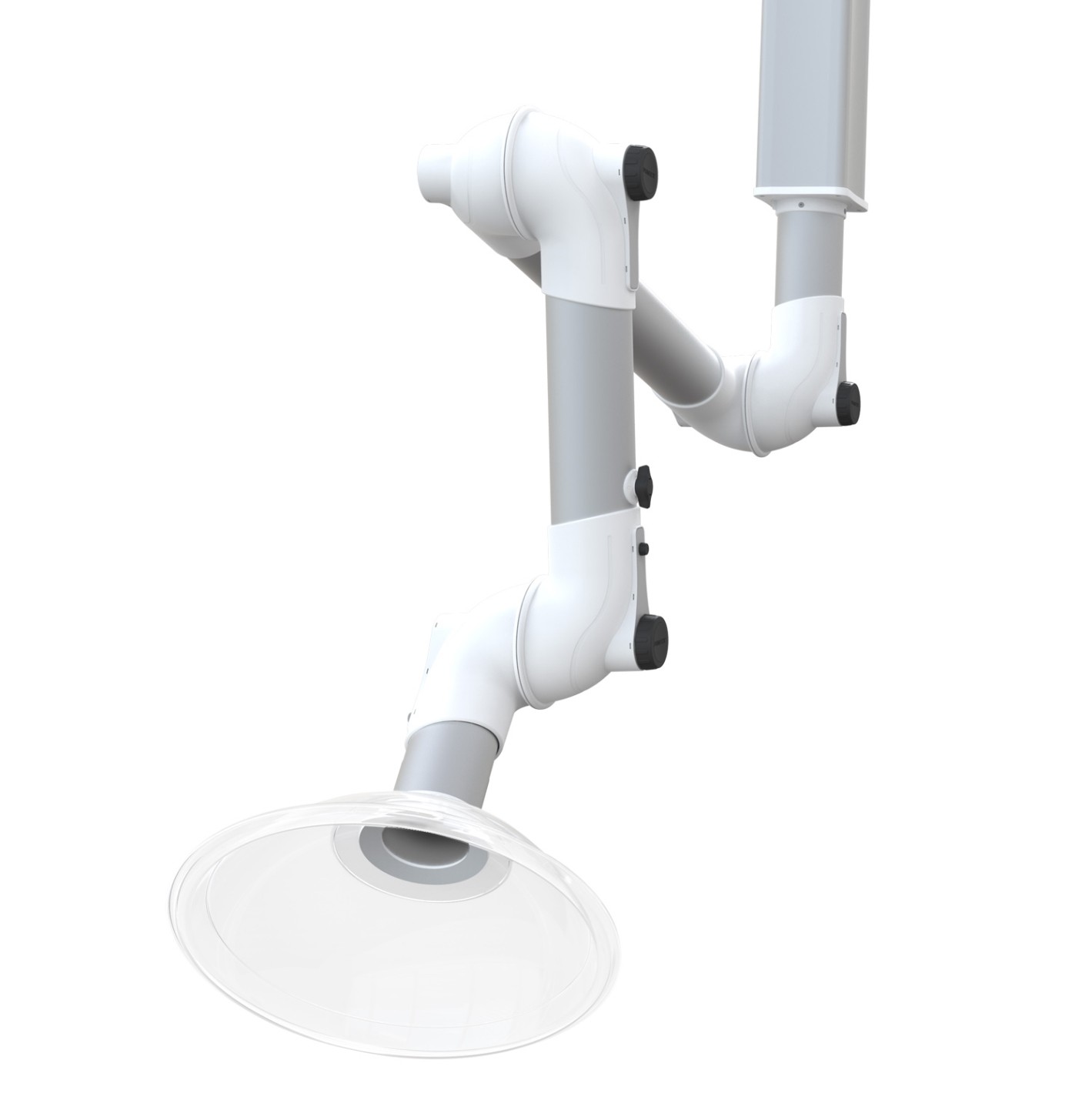

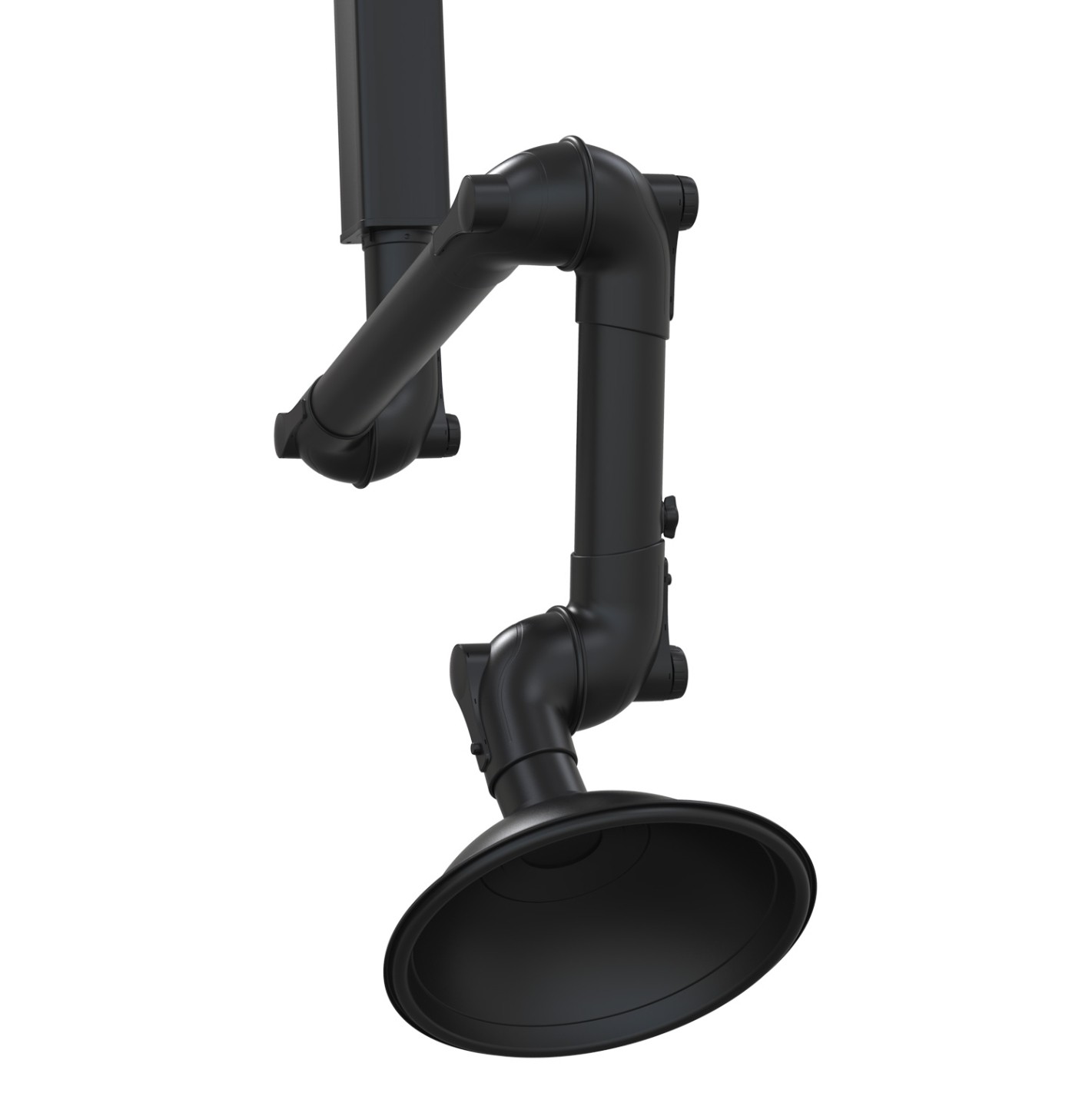

MET (Потолок/стена)
С внутренней механической пружиной или внешней газовой пружиной (в зависимости от модели),
для потолочного и настенного монтажа. Без кронштейна.

STD PP ESD ATEX A (Размеры мм) B (Размеры мм) C (Размеры мм) D (Размеры мм) E (Размеры мм) F (Размеры мм) Длина STD (масса кг) PP (масса кг) ESD (масса кг) ATEX (масса кг) Кат. номер
+   +   Ø98,5 80 250 300   Ø50 650 1,0   1,1   MET 650-50*
+   +   Ø98,5 80 250 450   Ø50 750 1,1   1,2   MET 750-50*
+   +   Ø98,5 80 250 400 300 Ø50 1000 1,5   1,6   MET 1000-50
+   +   Ø98,5 80 250 550 450 Ø50 1300 1,6   1,8   MET 1300-50
+   +   Ø98,5 80 250 750 450 Ø50 1500 1,9   1,9   MET 1500-50
+ + + + Ø98,5 80 250 400 300 Ø75 1000 2,1 1,8 2,3 2,3 MET 1000-75
+ + + + Ø98,5 80 250 550 450 Ø75 1300 2,5 2,0 2,5 2,5 MET 1300-75
+ + + + Ø98,5 80 250 750 450 Ø75 1500 2,7 2,2 2,7 2,7 MET 1500-75
+       Ø98,5 80 250 1000 650 Ø75 2000 3,2       MET 2000-75
+ + + + Ø98,5 80 250 750 450 Ø75 1500 3,3 2,8 3,3 3,3 METS 1500-75**
+ + + + Ø98,5 80 250 1000 650 Ø75 2000 3,7 3,0 3,7 3,7 METS 2000-75**
+ +   + Ø125 135 260 450 350 Ø100 1150 4,5 4,0   4,3 MET 1150-100
+ +   + Ø125 135 260 550 450 Ø100 1350 4,7 4,2   4,6 MET 1350-100
+ +   + Ø125 135 260 750 550 Ø100 1650 5,8 5,0   5,4 MET 1650-100**
+ +   + Ø125 135 260 1000 550 Ø100 1900 6,2 5,2   5,6 MET 1900-100**
+ +   + Ø125 135 260 1000 750 Ø100 2100 6,8 5,7   6,2 MET 2100-100***
+ +   + Ø125 135 260 1300 1000 Ø100 2650 7,6 6,2   6,7 MET 2650-100***

* Два соединения.
** Включая внешнюю газовую пружину.
*** Включая две внешние газовые пружины

MEB (Стол)
С внутренней механической пружиной или внешней газовой пружиной (в зависимости от модели), для крепления на столе.



STD PP ESD ATEX C D (мм) E (мм) F (мм) G (мм) H Длина (мм) STD PP ESD Atex Кат. номер
+   +   Ø98,5 80 250 300   Ø50 650     1,1   MEB 650-50*
+   +   Ø52,5 60 335 600   Ø50 700     0,9   MEBC 700-50ES**
+   +   Ø98,5 80 250 450   Ø50 750     1,2   MEB 750-50*
+   +   Ø98,5 80 250 400 300 Ø50 1000     1,6   MEB 1000-50
+   +   Ø98,5 80 250 550 450 Ø50 1300     1,8   MEB 1300-50
+   +   Ø98,5 80 250 750 450 Ø50 1500     1,9   MEB 1500-50
+ + + + Ø98,5 80 250 400 300 Ø75 1000 1,8 1,8 2,3 2,3 MEB 1000-75
+ + + + Ø98,5 80 250 550 450 Ø75 1300 2,0 2,0 2,5 2,5 MEB 1300-75
+ + + + Ø98,5 80 250 750 450 Ø75 1500 2,2 2,2 2,7 2,7 MEB 1500-75
+ +   + Ø125 135 260 450 350 Ø100 1150 4,0 4,0   4,3 MEB 1150-100
+ +   + Ø125 135 260 550 450 Ø100 1350 4,2 4,2   4,6 MEB 1350-100
+ +   + Ø125 135 260 750 550 Ø100 1650 5,0 5,0   5,4 MEB 1650-100***
+ +   + Ø125 135 260 1000 550 Ø100 1900 6,2 5,2   5,6 MEB 1900-100***

* Два соединения.
** Одно соединение с установленной гибкой всасывающей насадкой (MEFS 600-50ES).
*** Включая внешнюю газовую пружину

Кронштейны
Потолочные и настенные кронштейны FUMEX ME разработаны для максимальной устойчивости со стильным дизайном.
Специальные экструдированные анодированные алюминиевые профили имеют
уникальную вогнутую конструкцию, специально адаптированную для обеспечения
идеальной работы и профессиональной установки.
Никаких
стыков независимо от длины и большая
гибкость для
специальных регулировок. Кронштейны доступны в
различных версиях для соответствия всем конструкциям ME.

Версии
Стандарт: анодированный алюминий, металлические детали с порошковым покрытием (белого цвета), полипропиленовое подключение к воздуховоду.

L (окрашено снаружи): алюминиевые и металлические детали, окрашенные снаружи (белого цвета), полипропиленовое подключение к воздуховоду.

IL (окрашено изнутри/снаружи для большей коррозионной стойкости): алюминиевые и металлические детали, окрашенные изнутри и снаружи (белого цвета), полипропиленовое подключение к воздуховоду. Макс. длина: 1,25 м.

ESD (ES): анодированный алюминий, металлические детали с порошковым покрытием (белого цвета), токопроводящее полипропиленовое подключение к воздуховоду. Одобрено в соответствии с EN 61340-5-1

ATEX (EX): Алюминиевые и металлические детали, окрашенные специальной токопроводящей краской (черного цвета), токопроводящее соединение из полипропиленового воздуховода. Заземляющий кабель для безопасного заземления. Соответствует Директиве ATEX 2014/34/EU по газам и пыли категории 2.

Потолочный кронштейн MTI
Потолочный кронштейн выполняет функцию вытяжного канала, поэтому вы избегаете дорогостоящей внешней прокладки воздуховода и дополнительного сверления через подвесной потолок. Простая, стабильная и чистая установка. По запросу MTI может поставляться длиной более 2 м.



ME 50/75
A (мм) B (мм) C (мм) D (мм) E (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø200 Ø180 250 Ø98,5 Ø107 2,3   2,3 2,5 MTI 250
Ø200 Ø180 500 Ø98,5 Ø107 3,0   3,0 3,2 MTI 500
Ø200 Ø180 750 Ø98,5 Ø107 3,6   3,6 3,8 MTI 750
Ø200 Ø180 1000 Ø98,5 Ø107 4,2   4,2 4,4 MTI 1000
Ø200 Ø180 1250 Ø98,5 Ø107 5,0   5,0 5,2 MTI 1250
Ø200 Ø180 1500 Ø98,5 Ø107 5,6   5,6 5,8 MTI 1500
Ø200 Ø180 1750 Ø98,5 Ø107 6,4   6,4 6,6 MTI 1750
Ø200 Ø180 2000 Ø98,5 Ø107 7,0   7,0 7,2 MTI 2000


ME100
A (мм) B (мм) C (мм) D (мм) E (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø250 Ø220 500 Ø125 Ø134 4,5     4,7 MTI 500-125
Ø250 Ø220 750 Ø125 Ø134 6,7     6,9 MTI 750-125
Ø250 Ø220 1000 Ø125 Ø134 7,7     7,9 MTI 1000-125
Ø250 Ø220 1250 Ø125 Ø134 8,3     8,5 MTI 1250-125
Ø250 Ø220 1500 Ø125 Ø134 9,7     9,9 MTI 1500-125
Ø250 Ø220 1750 Ø125 Ø134 10,6     10,9 MTI 1750-125
Ø250 Ø220 2000 Ø125 Ø134 11,6     11,9 MTI 2000-125


Потолочный кронштейн MTF
Потолочный кронштейн для монтажа через, например, конструкцию пола с подключением воздуховода вверху. Крепежная пластина регулируется по всей длине алюминиевой трубки. При необходимости алюминиевый профиль можно разрезать во время монтажа

A (мм) B (мм) C (мм) D (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø200 Ø180 Ø98,5 Ø107 4,4   4,4 4,5 MTF 1000
Ø250 Ø220 Ø125 Ø134 6,4     6,5 MTF 1000-125


Настенный кронштейн MVK
По специальному заказу длина настенного кронштейна может быть изменена как по горизонтали, так и по вертикали.

A B C D STD PP ESD ATEX Кат. номер
Ø98,5 219 65 125 2.3   2.3 2.3 MVK
Ø125 232 60 150 2.6     2.7 MVK-125


Гибкий кронштейн для стола MBF
Гибкий кронштейн для крепления к столешнице или полке. Поставляется в комплекте с двумя винтовыми зажимами. Также доступен в версии ESD/ATEX.

STD PP ESD ATEX Кат. номер
0.8   0.8 0.8 MBF
0.8   0.8   MBFCES*

*Подходит только для MEBC 700-50ES;

Вытяжки и всасывающие насадки

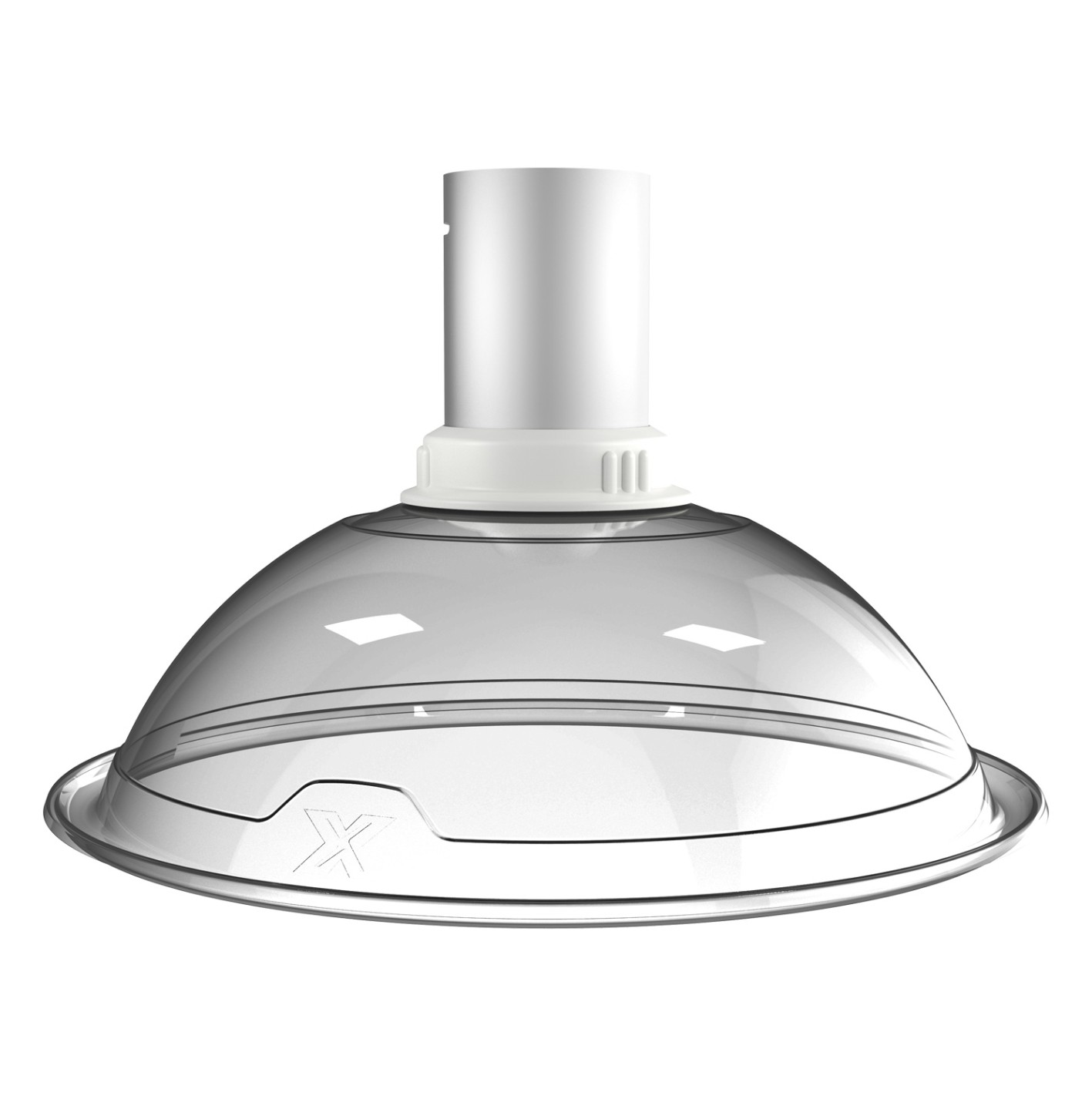

КУПОЛ MEK
Подходит для газов с высоким подъемом, полностью или частично покрывает источник загрязнения, не заслоняя обзор. Диапазон температур: от -15 °C до +80 °C.
Модель           Материал                                               Цвет
STD:               PMMA                                                      Прозрачный
PP:                  PP                                                           Прозрачный (MEK 350/351)
                                                                                       Непрозрачный (MEK 500)
ESD/ATEX:     PP (MEK 350/351) / PE (MEK 500)        Черный


A (мм) B (мм) C (мм) D (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 135 255 Ø350 0,5   0,6   MEK 350-50
Ø75 120 255 Ø350 0,5 0,4 0,6 0,6 MEK 350-75
Ø100 110 295 Ø350 0,7 0,5   0,6 MEK 351-100
Ø100 180 360 Ø500 1,1 0,8   1,0 MEK 500-100


КВАДРАТНАЯ СЕТКА ДЛЯ КРЫШКИ MESH
Подходит для размещения над газами с высоким подъемом или рядом с рабочей поверхностью для загрязняющих веществ без подъема или с низким подъемом. Все без помех работе. Диапазон температур: от -15 °C до +80 °C.


A (мм) B (мм) C (мм) D (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 310 400 360 0.6       MESH 350-50
Ø75 310 400 360 0.7       MESH 350-75
Ø100 470 590 560 1.3       MESH 500-100

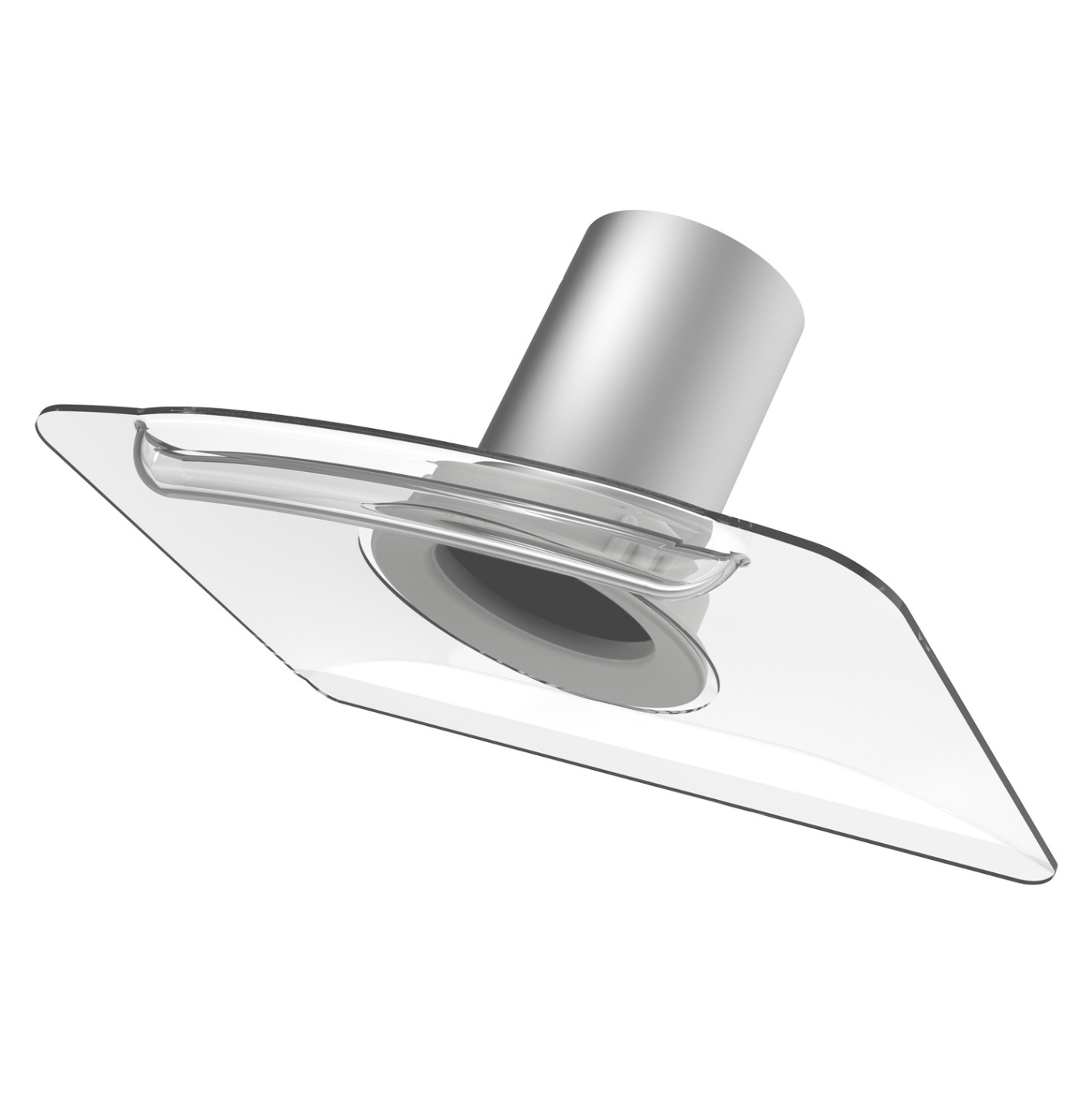

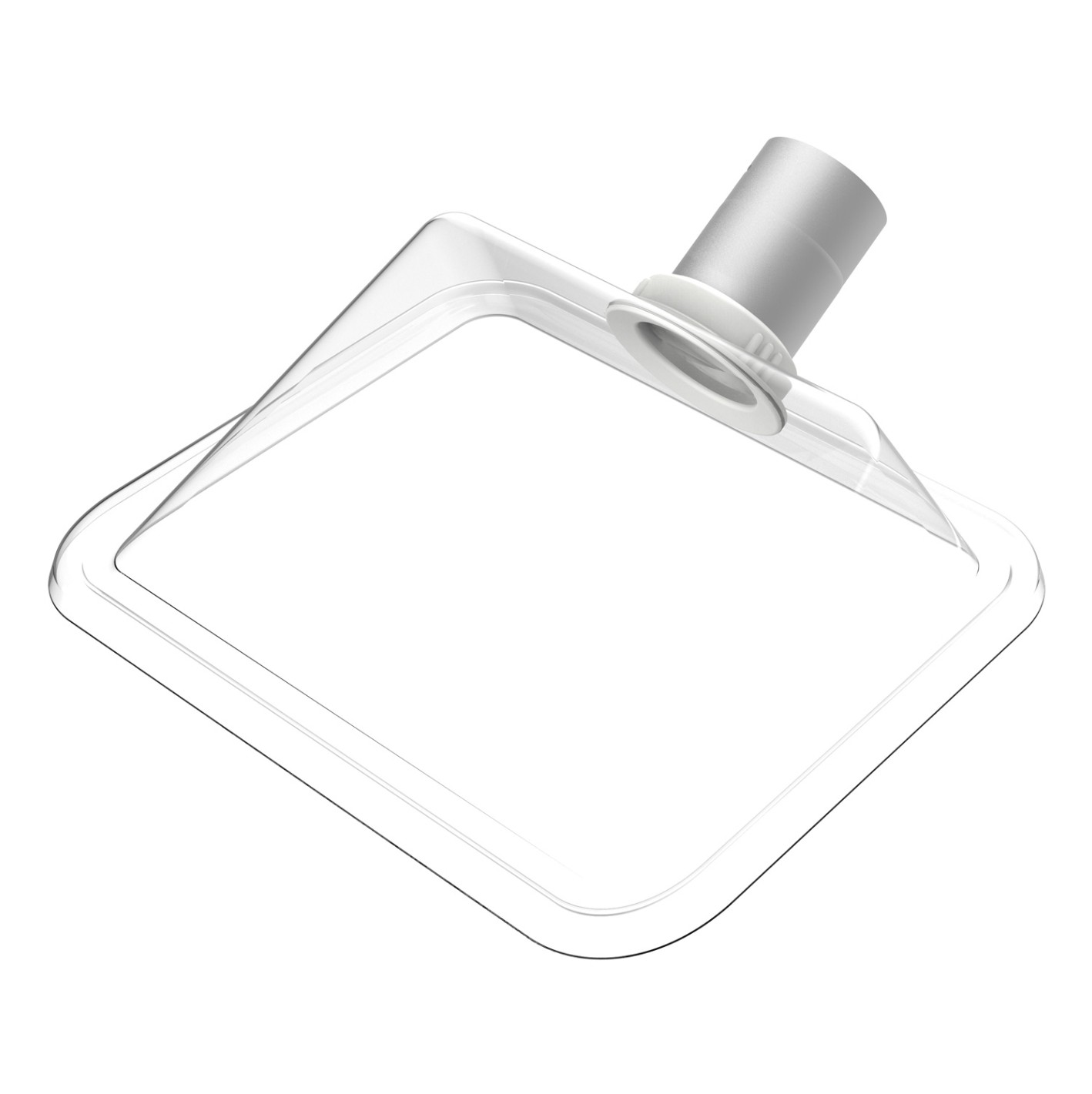

ПЛОСКИЙ ЭКРАННЫЙ КОЖУХ MEPH
Разработан для максимального увеличения рабочей зоны без затенения объекта от пользователя. Плоский экранный козырек обеспечивает наилучший эффект всасывания для работы за столом и верстаком. Диапазон температур: от -15 °C до +80 °C.

A (мм) B (мм) C (мм) D (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 150 195 300 0.3   0.3   MEPH 300-50
Ø75 150 195 300 0.4 0.3 0.3 0.3 MEPH 300-75
Ø100 200 250 375 0.6 0.4   0.5 MEPH 375-100

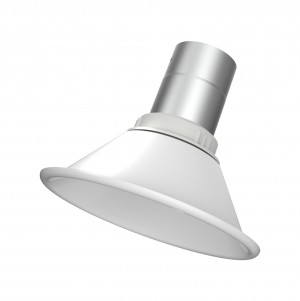

МЕТАЛЛИЧЕСКИЙ КОЖУХ MEM
Для работы в более суровых условиях. Улавливание горячих газов, пыли и т. п.
Может быть оснащен рабочим освещением* (MEMB). Диапазон температур: от -15 °C до +80 °C.

A (мм) B (мм) C (мм) D (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 70 215 Ø250 0.3   0.3   MEM 250-50
Ø75 70 215 Ø250 0.4 0.3 0.3 0.3 MEM 250-75
Ø100 90 260 Ø250 0.6     0.5 MEM 251-100

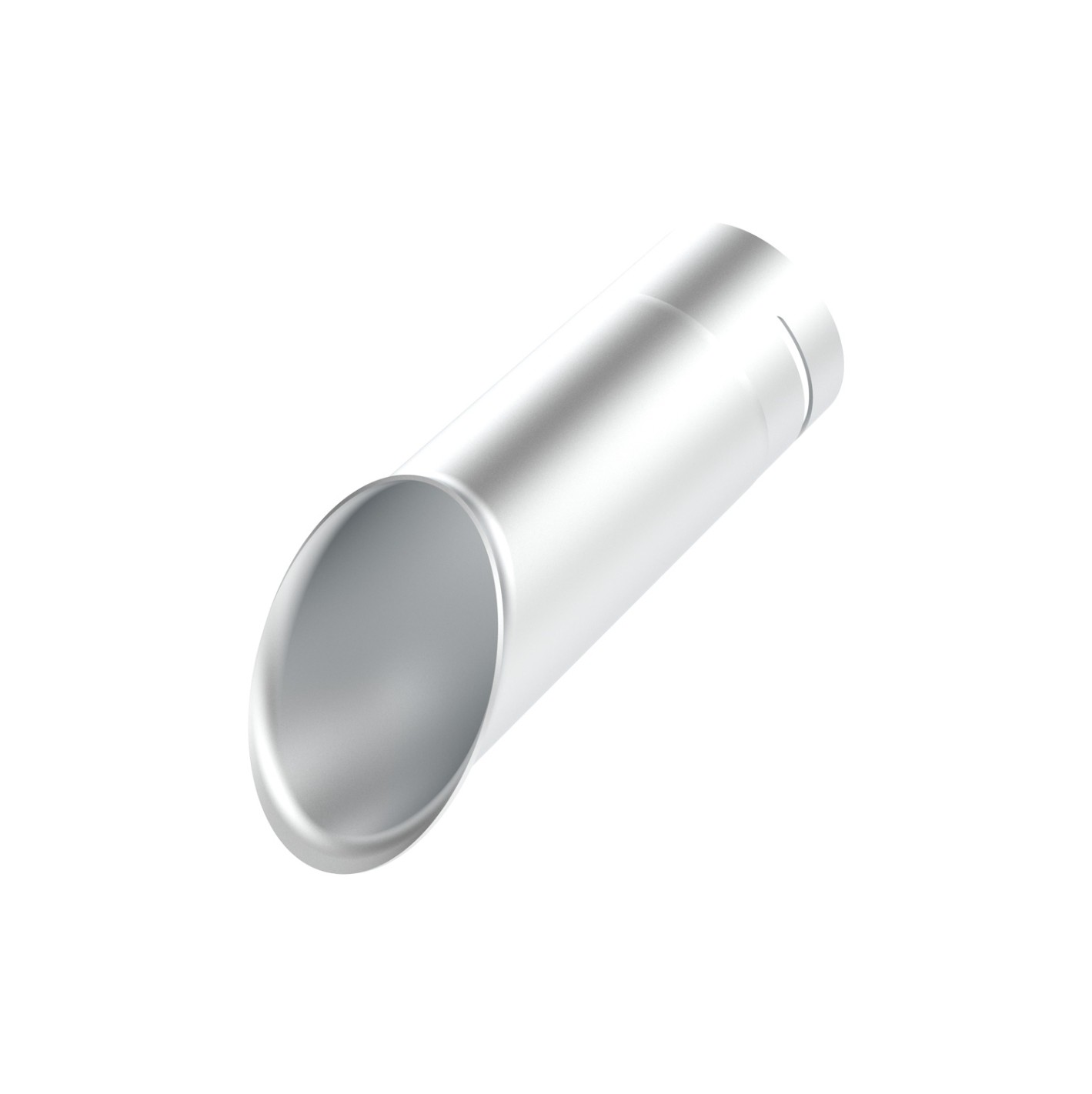

ВСАСЫВАЮЩАЯ НАСАДКА MES
Для суровых условий и для приближения к источнику загрязнения без прерывания работы. Диапазон температур: от -15 °C до +80 °C.

A (мм) B (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 225 0.1   0,1   MES 300-50
Ø75 225 0.2 0,1 0,1 0,1 MES 300-75
Ø100 225 0.3       MES 300-100

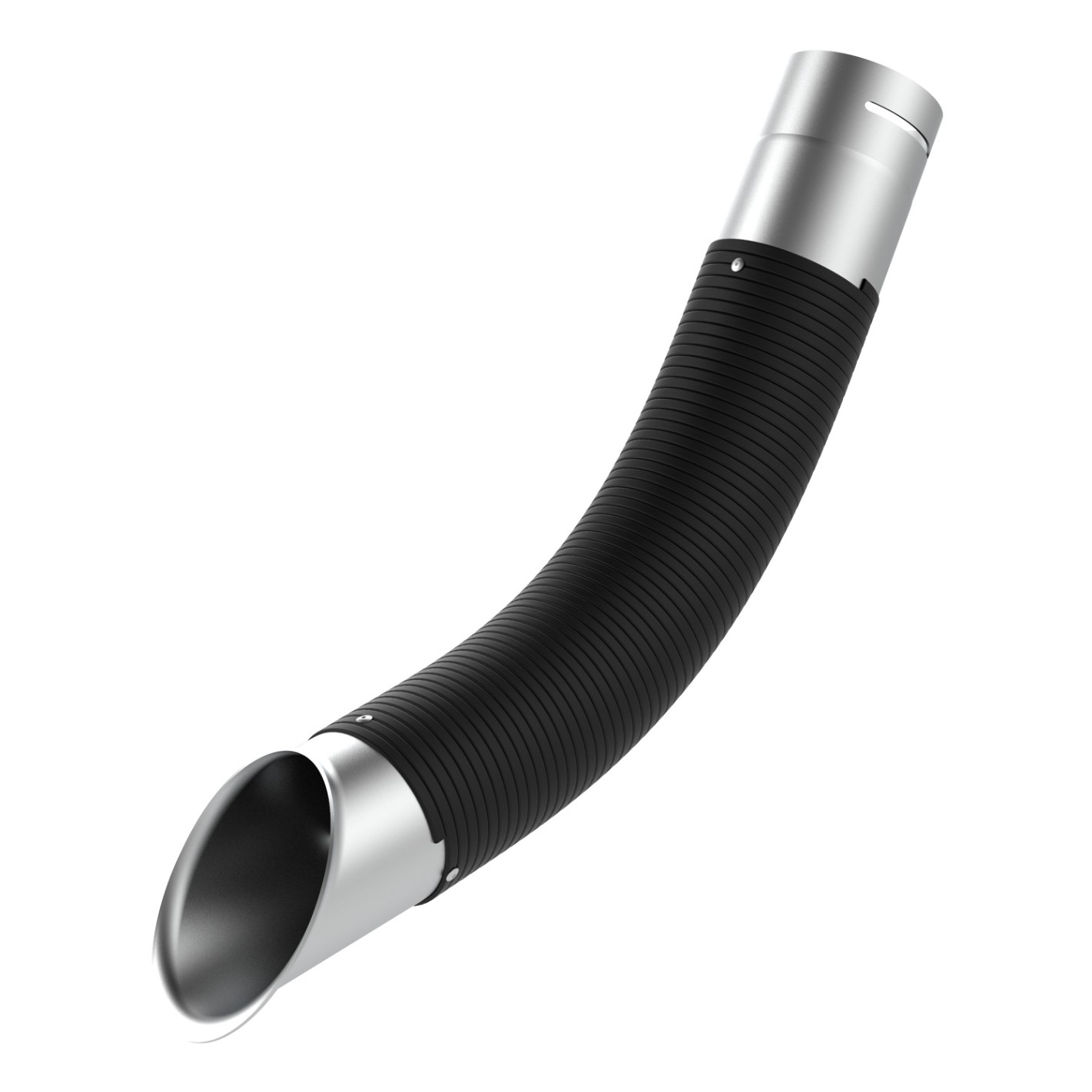

ГИБКАЯ ВСАСЫВАЮЩАЯ НАСАДКА MEFS
Разработана для максимальной мобильности и гибкости без ущерба для эффективности. Диапазон температур: от -15 °C до +80 °C.


A (мм) B (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 600     0.4   MEFS 600-50ES
Ø75 600     0.4   MEFS 600-75ES

Аксессуары
ЗАЩИТНАЯ РЕШЕТКА MESG
Защитная решетка из нержавеющей стали (EN 1.4436, AISI/UNS 316) для предотвращения засасывания предметов в систему. Устанавливается на соединения. Диапазон температур: от -15 °C до +80 °C.

A (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø90 +   +   MESG-50
Ø113.5 +   + + MESG-75
Ø163 +     + MESG-100


ПЕРЕХОДНАЯ ВТУЛКА MRM*
Полипропиленовый переходник, подходит для стандартного крепления Ø 98,5 мм, для уменьшения до Ø50/75 мм.

A (мм) B (мм) STD (кг) PP (кг) ESD (кг) ATEX (кг) Кат. номер
Ø50 90 + + + + MRM 100-50
Ø75 60 + + + + MRM 100-75


КРЫШКА MCT
Полипропиленовая крышка для стильной установки, используется вместе с потолочным кронштейном MTI для стабилизации и для закрытия проходных отверстий в подвесных потолках.

A B C STD PP ESD ATEX Кат. номер
Ø148 Ø170 13 + + + + MCT
Ø188 Ø212 15 + + + + MCT-125
