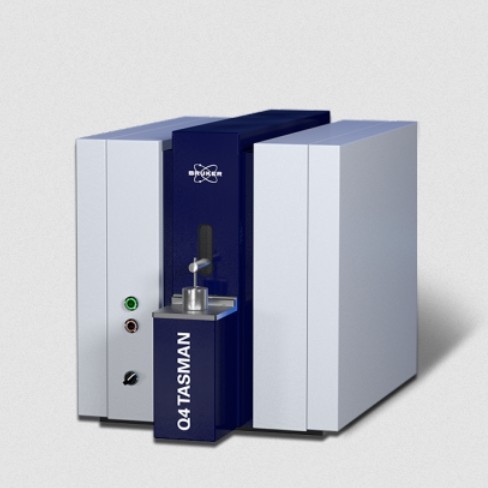

Анализатор состава (спектрометр) Q4 Tasman Bruker

Анализатор Q4 TASMAN Bruker — искровой оптико-эмиссионный спектрометр класса Hi-End на базе уникальных CCD детекторов для многоматричного экспресс – анализа.

Q4 TASMAN – стационарный настольный искровой оптико-эмиссионный спектрометр на базе новейшей технологии CCD (ПЗС) является идеальной аналитической системой для спектрального анализа металлов и сплавов и применяется в условиях исследовательских лабораторий и цеха. На спектрометр можно одновременно установить калибровки для спектрального анализа металлов и сплавов на 10-ти наиболее важных металлических основах: Fe, Al, Cu, Ni, Co, Ti, Mg, Zn, Sn, Pb.

Преимущества Q4 TASMAN
    Оптическая система по схеме Пашена-Рунге, с фокальным расстоянием 400 мм;
    Cистема регистрации спектра основана на уникальных ССD-детекторах, обладающих повышенным разрешением и разработанных специально для эмиссионной спектроскопии;
    Анализ элементов в УФ диапазоне, в том числе азота и кислорода;
    Уникальная оптическая система не требует вакуумизации, при этом воспроизводимость анализа сопоставима с большими стационарными приборами;
    Эксклюзивная технология Clear Spectrum TM (Четкий Спектр) с усовершенствованным алгоритмом цифровой обработки спектров;
    Автоматическое профилирование линий в режиме анализа, компенсация пиксельного дрейфа;
    Полностью цифровой генератор искрового возбуждения с широтно-импульсной модуляцией.

Оптическая система
Оптическая система Q4 TASMAN не требует вакуумизации или полного заполнения аргоном, азотом или иным инертным газом. Анализ большинства химических элементов осуществляется в воздушной атмосфере основной оптической системы. Для прецизионного определения содержаний С, S, Р, В, As, N, О и др. малым потоком аргона продувается незначительный объем миниатюрной оптической системы с расположенным в ней чувствительным CCD чипом, что не влияет на общий расход газа.

Автоматическое профилирование линий
Спектрометр Q4 TASMAN имеет уникальную систему автоматического профилирования линий при каждом измерении, это позволяет избежать частой рекалибровки спектрометра, делает спектрометр устойчивым к значительным колебаниям температур, вибрациям. Функция X-Shift (замера пиксельного дрейфа), позволяет по 1-му кратковременному измерению контрольного образца одновременно провести автоматическое профилирование линий, компенсацию сдвига относительно базового спектра. Одновременно осуществляется контроль пропускания светового потока в области УФ диапазона с выводом значений на экран ПК.

Цифровой генератор плазмы с широтно-импульсной модуляцией
Полностью цифровой управляемый микропроцессором генератор искрового возбуждения материала образца позволяет гибко регулировать параметры тока оператором с внешнего компьютера и имеет ряд преимуществ:
    Позволяет оптимизировать возбуждение для каждой аналитической программы анализа металлов и сплавов от 50 Гц до 1 МГц.
    Улучшает точность и воспроизводимость результатов.
    Позволяет оптимизировать параметры искрового возбуждения для решения нестандартных задач.

Система регистрации спектра
В качестве детекторов используется массив из CCD детекторов нового поколения, специально разработанных для высокоточного аналитического оборудования. CCD массив «видит» одновременно весь спектр и измеряет все элементы сразу. Стоимость прибора на CCD не зависит от количества химических элементов в техническом задании и зависит только от количества металлических основ (матриц).

Технология Clear Spectrum
Совокупность работы аналитического про­граммного продукта и конструктивных инно­ваций дизайна спектрометра для обеспечения высочайшей точности, сходимости и вос­производимости результатов спектрального анализа. Новейшая система регистрации сигналов сканирует весь массив CCD до 30 раз быстрее, чем существующие на мировом рынке аналогичные аналитические системы.

Искровой стенд
В конструкции искрового стенда использована технология коаксиального потока аргона. Благодаря этому новшеству, концентрированный поток газа сфокусирован только в области обжига, что позволяет оптимально расходовать газ, иметь превосходную воспроизводимость и долговременную стабильность результатов даже без применения специальных адаптеров. Система импульсной самоочистки стенда продуваемым аргоном позволяет проводить очистку стенда реже, чем через каждые 3000 измерений.

Настраиваемый пневматический прижим, управляемый переключателем, обеспечивает оптимальное давление на образец.
Цифровая система подачи и расхода аргона

Полностью цифровой управляемый процессором контроллер подачи аргона обеспечивает оптимальную подачу газа только в минимальном количестве, необходимом при анализе. Продувка сегмента оптической системы аргоном полностью контролируется микропроцессором, обеспечивая расход аргона в минимальном количестве.

Основные особенности системы
    Цифровой манометр с автоматическим переключателем подачи газа осуществляет контроль пропускания длин волн в УФ диапазоне.
    Автоматическое устройство для регулирования давления позволяет самостоятельно задавать время продувки сегмента оптической системы и регулировать расход аргона.

Воздушное охлаждение (встроенный кондиционер)
Спектрометр Q4 TASMAN имеет полностью герметичный корпус, исключающий попадание загрязнений и пыли извне. Благодаря встроенной системе воздушного охлаждения (не требующей обслуживания), осуществляется отвод тепла от оптической системы, что позволяет снизить общий фон в CCD-детекторах.
Коммуникация и управление

Управление спектрометром и связь между всеми компонентами аналитической системы, такими как система регистрации, АЦП и т.д. обеспечи­вается по TCP/IP. Вся аналитическая система Q4 TASMAN представляет собой миниатюр­ную локальную сеть. Это позволяет обрабаты­вать большие массивы данных со скоростью 10 Мбит/с, а так же иметь надежную коммуника­цию между основными компонентами спектро­метра. Также это позволяет проводить удален­ную диагностику оборудования через интернет из офиса технической службы Bruker Elemental GmbH. В этом случае можно не только прове­сти удаленную диагностику неисправностей, но и обеспечить контроль настроек и значительно сократить время и расходы на сервисную под­держку. Система регистрации контролируется микропроцессором и математически адапти­рована под характеристики новейших CCD-детекторов.

Программное обеспечение
    Современное программное обеспечение на русском языке характерное для аналитического оборудования разработки XXI века
    Сочетает простоту, многозадачность и интуитивность
    Адаптировано под операционную систему Windows и Microsoft Office
    Разнообразные уровни безопасности
    Имеет встроенную мощную SQL аналитическую базу данных для решения задач, связанных со статистической обработкой полученных результатов, таких как архивация, расчет, сортировка по заданным качествам и др. Функции качественного и количественного анализа
    Открытый доступ к заводским калибровкам и кривым
    Сортировка марок материалов по задаваемым качествам
    Индикатор процесса анализа и самодиагностика электроники
    Встроенный марочник сталей и сплавов с возможностью корректировки по заказу
    Различные опции подачи аргона (отключение, оптимизация)
    Корректируемая библиотека образцов
    Возможность удаленной диагностики неисправностей через интернет

Область применения спектрометра Q4 TASMAN
    Экспресс — анализ металлов и сплавов в лабораторных условиях;
    Входной контроль сплавов;
    Анализ по ходу плавки.

Технические характеристики Q4 TASMAN Bruker
Оптическая система
    Концепция Пашена-Рунге
    Фокальное расстояние 400 мм
    Высококачественная голографическая дифракционная решетка (Carl Zeiss) 3600 штрихов/мм
    Не требует вакуумизации или заполнения инертным газом
    Технология ClearSpectrum (Четкий Спектр)
    Диапазон длин волн 130…620 нм в зависимости от модели
    Массив из CCD детекторов нового поколения
    Для передачи светового потока от искрового стенда внутрь полихроматора используется как прямое прохождение для УФ-оптики, так и оптический световод для воздушной оптики.
    Обеспечивает пропускание волн в УФ-диапазоне для определения таких элементов, как углерод, сера, фосфор, азот, кислород и др.

Источник
    Цифровой генератор искрового возбуждения с широтно-импульсной модуляцией
    Не требующий обслуживания двухфазный PWM генератор
    Регулируемая частота от 50 до 1000 Гц
    Искровые и дуговые разряды от 10 нс до 2 мс
    Встроенный аварийный выключатель

Энергопотребление
    100…240 В (50/60 Гц) 600 Ватт во время анализа,
    50 Ватт в режиме ожидания

Габаритные размеры и вес
    550х650х800 мм (Ширина х Глубина х Высота)
    Вес 75 кг
