Анализатор состава (спектрометр) Q6 COLUMBUS Bruker

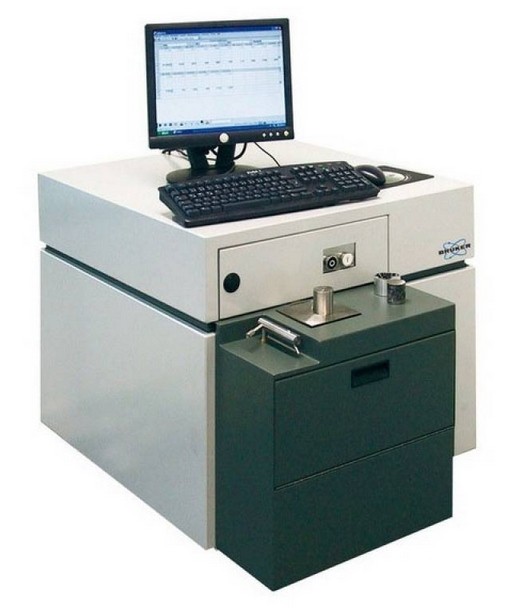

Анализатор Q6 COLUMBUS Bruker — искровой оптико-эмиссионный спектрометр класса Hi-End на базе фотоумножителей для одноматричного анализа.

Q6 COLUMBUS – стационарный одноосновный оптико-эмиссионный спектрометр класса Hi-End на базе новейших фотоэлектронных умножителей (ФЭУ) канального типа, является идеальной аналитической системой для спектрального анализа металлов и сплавов и применяется в условиях исследовательских лабораторий и цеха.

Основные преимущества Q6 COLUMBUS
    В спектрометре используется система ФЭУ Channeltron, которые отличаются высокой чувствительностью. Соотношение сигнал-шум на два порядка ниже, чем у классических ФЭУ Hammamatsu
    Оптическая схема Пашена — Рунге на диапазон длин волн 133 – 615 нм
    Возможность установки до 32 аналитических каналов
    Вся оптика — в вакуумной камере
    Температурная стабилизация и механическая и температурная компенсация
    Открытая конструкция для образцов различной конфигурации
    Минимизирован поток аргона
    Пневматический прижим образцов
    Цифровой генератор с частотой разряда до 1000 Гц
    Многоступенчатая вакуумная система для создания рабочего вакуума за 20 минут
    Полное управление и удаленная диагностика прибора с помощью ПК

Программное обеспечение
Программное обеспечение QMatrix, интерфейс которого оптимизирован под Windows, позволяет оператору очень быстро освоить все тонкости управления прибором. Простой подход к рутинным работам, таким как калибровки оборудования, вкупе с современными компьютерными технологиями позволяют оптимально настроить инструмент и полностью использовать его возможности.

TCP/IP протокол, который используется для контроля прибора и его связи с компьютером, упрощает контроль и позволяет полностью слить в единое целое прибор его программное обеспечение, а операционная система Windows XP делает обслуживание прибора предельно простым.

Работа и обслуживание прибора
Columbus, благодаря использованию современных технологий, таких как безмасляная оптическая система, искровой штатив, оптимизированная подача аргона и функция Argon-stop обеспечивает точные, быстрые анализы, не требующие больших усилий со стороны эксплуатационного и обслуживающего персонала.

Область применения спектрометра Q6 COLUMBUS
    Прецизионный анализ различных металлов и сплавов в лабораторных условиях
    Входной контроль сплавов
    Анализ по ходу плавки

Технические характеристики анализатора Q6 COLUMBUS Bruker
Оптическая система:
    Схема Пашена Рунге — 400 мм
    Диапазон длин волн — 133…615 нм

Дисперсия:
    1-й порядок — 0,95 нм/мм
    2-й порядок — 0,47 нм/мм

Детекторы:
    Channeltron фотоумножители
    Высочайшая чувствительность анода
    Очень стабильный и низкий
    Темновой ток — до 32 измеряемых каналов

Вакуумная система:
    Система глубокого вакуума
    Турбомолекулярный насос
    Искровой столик

Обслуживание:
    Легкая замена подложки
    Специальное износоустойчивое покрытие

Система подачи аргона:
    Минимизирована в режиме ожидания

Световой путь:
    Заменяемое окно перед вакуумной системой

Прижим образцов:
    Сконструирован для анализа крупных образцов

Система регистрации:
    С возможностью считывания индивидуальных разрядов.
    Возможность установки временного окна для всех аналитических каналов при анализе индивидуальных разрядов

Аппаратный комплекс:
    Масштабируемая контролируемая микропроцессором система регистрации. Использование современной программной электроники для выполнения экспресс задач.
    Высококачественна PCI плата с частотой сканирования 250 kHz

Соединения:
    Ethernet и TCP/IP между компьютером и прибором.
    Шина для подключения внешних средств

Управление спектрометром:
    Микропроцессорное с многозадачной операционной системой для контроля и индикации всех параметров спектрометра.
    Возможность контроля состояния спектрометра удаленным пользователем

Управление:
    Программируемый цифровой генератор тока, логические модули.
    Автоматическая остановка при сбое

Источник:
    Не требует настройки обратной полярности

Анализы:
    Аналитическое программное обеспечение со встроенной системой слежения за отдельными искровыми разрядами.
    Мониторинг качества материала по динамическому изменению внутренних и внешних допустимых пределов.
    Идентификация материала неизвестных образцов

Сохранение и обработка данных:
    Встроенная система обработки на базе SQL.
    Сохранение, сортировка, фильтрация, отображение, поиск, распечатка, архивирование.
    Расчет статистических величин PLC, диаграммы и сертификаты

Отчеты:
    Система создания отчетов с широкими возможностями

Диагностика:
    Встроенные системы диагностики и обслуживания через Интернет и по телефону обеспечивают быстрые и эффективные возможности сервиса

Время разряда		от 10 микросекунд до 2 миллисекунд
Максимальный пиковый ток, А		200
Максимальная изменяемая частота, Гц		до 1000
Питание		195…253 В или 98…127 В, 50/60 Гц
Напряжение, при измерении/в режиме ожидания, Вт		950/350
Сила тока, A; предохранитель		16
Габаритные размеры, (В×Ш×Г), мм	высокая версия	600×750×720
	низкая версия	330×750×720
Масса, кг, около		150
