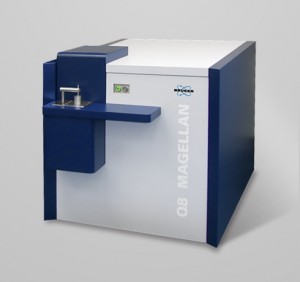

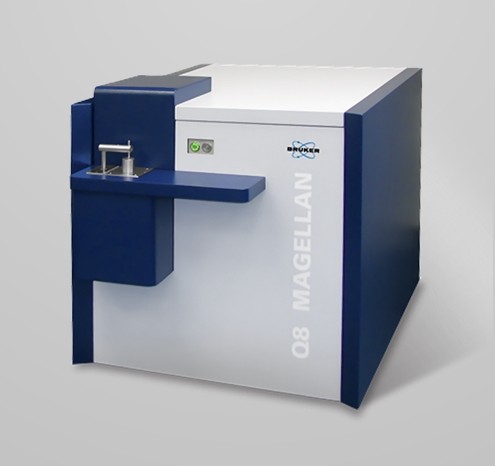

Анализатор состава (спектрометр) Q8 MAGELLAN Bruker

Анализатор Q8 MAGELLAN Bruker — стационарный искровой оптико-эмиссионный спектрометр класса Hi-End на базе фотоумножителей для многоматричного анализа.

Q8 MAGELLAN – надежный стационарный искровой спектрометр класса High-end. Уникальная вакуумная оптическая система прибора построена на основе канальных фотоэлектронных умножителей (ФЭУ) с улучшенными характеристиками. Цифровой генератор искры и система регистрации отдельных разрядов позволяют использовать анализатор для решения самых различных задач анализа. При этом прибор требует минимального технического обслуживания. Открытый искровой столик продувается аргоном непосредственно перед анализом, что позволяет получить еще более точный результат.

Благодаря этим достоинствам Q8 MAGELLAN является идеальным анализатором металлов, который можно использовать как  непосредственно на производстве, так и в лаборатории.

Q8 MAGELLAN – это новый этап в развитии оптико-эмиссионной спектроскопии.

Экспресс-анализатор предоставляет широкие возможности для различного круга задач и является идеальной системой для сертифицированного анализа продукции в машиностроении, контроля выплавки металлов на металлургическом производстве. Сочетает в себе высокую надежность, точность и воспроизводимость анализа. Полностью отвечает всем требованиям, которые являются частью современной системы контроля качества.

Основные преимущества Q8 MAGELLAN
    В спектрометре используется система высокочувствительных ФЭУ Channeltron. Соотношение сигнал-шум на два порядка ниже, чем у классических ФЭУ Hammamatsu
    Оптическая схема Пашена-Рунге с фокальным расстоянием 750 мм.
    Возможность установки до 128 аналитических каналов с системой считывания единичных искровых разрядов (SSE).
    Вся оптика — в вакуумной камере
    Температурная стабилизация и механическая и температурная компенсация
    Открытая конструкция для образцов различной конфигурации
    Минимизирован поток аргона
    Пневматический прижим образцов
    Цифровой генератор искры с частотой разряда до 1000 Гц
    Многоступенчатая вакуумная система для создания рабочего вакуума за 20 минут
    Полное управление и удаленная диагностика прибора с помощью ПК
    Самая высокая точность анализа

Анализ химического состава образца на Q8 MAGELLAN можно провести нажатием одной кнопки на корпусе спектрометра, без использования мыши и клавиатуры. Аналитическое программное обеспечение QMatrix позволяет получать результаты как отдельных измерений, так и целой серии, автоматически вычисляет среднее значение, производит статистическую обработку данных. На экран также может быть выведена информация о соответствии образца заданному сплаву. Для удобства она маркируется цветом. Библиотека сплавов в QMatrix содержит данные о минимальных и максимальных допустимых концентрациях химических элементов, также там содержатся ссылки на нормативные документы, что позволяет осуществлять быстрый поиск необходимого материала.

В программном обеспечении предусмотрен механизм работы с калибровочной информацией, который предоставляет надежный доступ ко всем калибровкам, в том числе и к заводским.

База данных SQL предоставляет необходимые инструменты для обработки массивов полученных результатов, в том числе архивации, дополнительной статистической обработки, экспорта в Microsoft Office и формирования отчетов разных видов.

Область применения спектрометра Q8 MAGELLAN
    Прецизионный анализ различных металлов и сплавов в лабораторных условиях
    Входной контроль сплавов
    Анализ по ходу плавки
    Возможность использования в автоматизированных системах

Технические характеристики Q8 MAGELLAN Bruker

Схема Пашена-Рунге, мм		750
Диапазон длин волн, нм		110…800
Время разряда		10 мсек…2 млсек
Дисперсия, нм/мм	1-й порядок	0,52
	2-й порядок	0,26
	3-й порядок	0,13
Габаритные размеры, (Ш×В×Г), мм	низкая версия	1280×980×1120
	высокая версия	1280×1280×1120
Масса, кг		300
