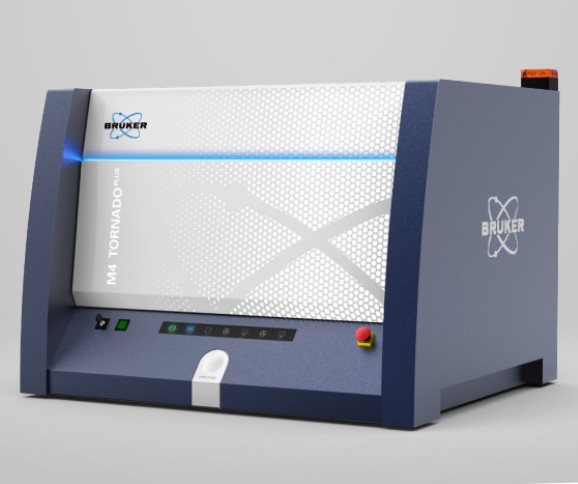

Анализатор состава (спектрометр) M4 TORNADO Bruker

Анализатор M4 TORNADO Bruker — микрорентгенофлуоресцентный спектрометр для элементного картирования больших поверхностей.

Микрорентгенофлуоресцентный анализ (микро-РФА) является лучшим методом неразрушающего элементного анализа от натрия (11) до урана (92) неоднородных проб, проб неправильной формы или небольших включений в пробе с высокой чувствительностью. Для фокусировки возбуждающего излучения на локальных областях пробы используется капиллярная рентгеновская оптика, которая позволяет очень быстро проводить анализ с высоким пространственным разрешением. Практически все виды материалов можно анализировать при минимальной пробоподготовке или без пробоподготовки вообще.

M4 TORNADO сочетает новые технологии, позволяющие получить наилучшие аналитические характеристики с простотой проведения анализов пользователями с любой подготовкой.

M4 TORNADO — новый стандарт в микро-рентгенофлуоресцентном анализе.
    Высокое пространственное разрешение благодаря фокусирующей рентгеновской оптике
    Высокоскоростной трехпозиционный предметный столик для проведения анализа „на лету» видеокамера с поддержкой увеличения
    Опциональное использование двух рентгеновских трубок и до 6 фильтров
    Очень быстрое получение спектра благодаря технологии детектора XFlash®, дополнительное увеличение скорости за счет использования нескольких детекторов
    Точный анализ неподготовленных проб за счет использования моделей полуколичественного анализа, а также точный анализ многослойных покрытий
    Вакуумная камера с функцией EasyLoad

Микро-РФА является лучшим методом неразрушающего элементного анализа неоднородных проб, проб неправильной формы или небольших включений в пробе с высокой чувствительностью. Для фокусировки возбуждающего излучения на локальных областях пробы используется капиллярная рентгеновская оптика, которая позволяет очень быстро проводить анализ с высоким пространственным разрешением. Практически все виды материалов можно анализировать при минимальной пробоподготовке или без пробоподготовки вообще.

M4 TORNADO сочетает новые технологии, позволяющие получить наилучшие аналитические характеристики с простотой проведения анализов пользователями с любой подготовкой.

Пробозагрузка
Вакуумная камера с автоматической задвижкой, технологии EasyLoad и Autofocus обеспечивают быстрое и точное позиционирование пробы. Оптическая система позволяет одновременно наблюдать за пробой с двух позиций с различным оптическим увеличением (обзор и детальное представление области анализа). Большая камера пробы позволяет загружать широкий спектр проб разного размера. Воспроизводимость позиционирования обеспечивается программами перемещения трехкоординатного предметного столика.

Возбуждение
Современные рентгеновские трубки в сочетании с капиллярной оптикой обеспечивают максимальную интенсивность пучка, сфокусировнного в очень маленькое пятно. Спектр возбуждения можно оптимизировать для конкретной задачи с использованием первичных фильтров и одновременным применением двух трубок с разными материалами анода.

Регистрация
Новейшие модели детекторов XFlash® с большой чувствительной площадкой и высоким энергетическим разрешением позволяют регистрировать флуоресцентное излучение с высокой скоростью счета без охлаждения жидким азотом.

Анализ распределения элементов
Связка высокоскоростного трехкоординатного предметного столика и технологии измерений „на лету» позволяет проводить быстрый анализ распределения элементов.
Программа HyperMap позволяет сохранить спектр в любой точке измерения для последующих расчетов.

Количественный анализ
Количественный анализ любого типа пробы базируется на стандартных или бесстандартных моделях расчета.

Основные преимущества M4 TORNADO
    Высокое пространственное разрешение до 25 мкм благодаря фокусирующей рентгеновской оптике
    Большая вакуумная камера размером 600 x 350 x 260 мм (Ш x Г x В)
    Высокоскоростной трехпозиционный предметный столик, видеокамера для увеличения области измерения
    Быстрое получение распределения элементов в заданной области
    Опциональное использование двух рентгеновских трубок и до 6 фильтров
    Очень быстрое получение спектра благодаря технологии XFlash детектора, дополнительное увеличение скорости за счет использования нескольких детекторов
    Точный бесстандартный анализ неподготовленных проб, а также анализ многослойных покрытий

Области применения спектрометра M4 TORNADO
    Криминалистика
    Искусствоведение и археология
    Анализ печатных плат
    Биология (картирование клеток)
    Геология (анализ микровключений)
    Материаловедение

Технические характеристики анализатора BRUKER M4 TORNADO

Тип пробы	Твердые, жидкие, порошки, слои
Размер вакуумной камеры	Ш х Г х В: 600 х 350 х 260 мм
Размер предметного столика	Ш х Г: 330 х 170 мм
Атмосфера измерения	На воздухе или в вакууме, готовность для измерения в течение 100 с
Перемещение пробы
Диапазон перемещения	ШхГх В: 270x240x 120 мм
Скорость перемещения	до 100 мм/с
Параметры возбуждения	Рентгеновская трубка с капиллярной оптикой, опция: одновременное использование двух трубок
Параметры рентгеновской трубки
Материал анода	Rh, опционально: Mo, Ag, Си, W
Напряжение	50 кВ, 800 мА
Размер пятна	Менее 30 мкм для Мо-Ка
Фильтр	До 6 фильтров, в соотв. с требованиями пользователя
Детектор	Кремниевый дрейфовый XFiash®,опциональное одновр. использование 3 детекторов
Параметры детектора
Чувствительная площадка	10 мм2, опционально 30 мм2
Энергетическое разрешение	лучше, чем 125 эВ, 135 эВ при 250,000 имп/с
Управление	Мощный ПК, операционная системаWindows ХР или Vista
Функции управления	Управление параметрами трубки, фильтрами, оптическими микроскопами и подсветкой пробы, а также позиционированием пробы
Расчет спектра	Определение пика, коррекция фона и артефактов, расчет площади пика, стандартный или бесстандартный анализ неподготовленных проб и многослойных систем
Анализ распределения элементов	Измерение „на лету», функция НурегМар
Подготовка отчета	Результат количественного анализа, статистический расчет, распределение элементов (линейное сканирование, картирование)
	расчет, распределение элементов
	(линейное сканирование, картирование)
Электропитание	10-240 В, 50/60 Гц
Размеры	Ш х Г х В: 815 х 680 х 580 мм, 130 кг
Качество и безопасность	Сертификаты DIN EN ISO 9001:2000, СЕ
	Полностью защищенная система (<1 мкЗв/час)
