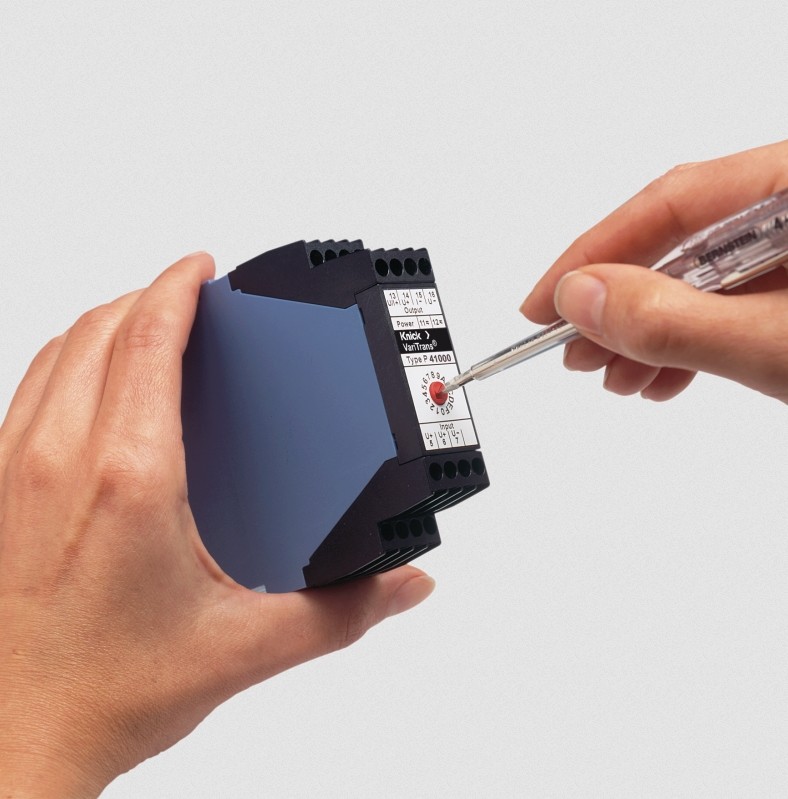

Преобразователь P41000 TRMS AC/DC высокого напряжения Knick P41000TRMS

Преобразователь AC/DC высокого напряжения для измерения истинного среднеквадратичного значения. Входные сигналы от VIN = 60 мВ AC до VIN = 10 В AC

Универсальность применения:
Вход переменного тока от 60 мВ~ до 10 В~
Выход постоянного тока 0 (4) … 20 мА, 0 … 10 В
Новая технология TransShield обеспечивает сверхкомпактный модульный корпус
Рабочее напряжение до 3600 В AC/DC
Защита от электрического удара через защитную изоляцию до 1800 В AC/DC в соответствии с EN 61140
Испытательное напряжение до 15 кВ AC
Отличные свойства передачи:
Ошибка усиления при амплитудном коэффициенте ≤ 3 < 0.5 %
Ошибка усиления при амплитудном коэффициенте 3 … 5 < 1 %
Время отклика T90 < 150 мс
Практически отсутствие влияния общих напряжений: CMRR около 150 дБ
Огромная гибкость благодаря:
Калиброванному переключению до 16 входных/выходных диапазонов
До 16 измерительных диапазонов, настроенных по требованиям заказчика
Широкий диапазон питания от 20 В до 253 В AC/DC
Надёжная работа даже при нестабильном питании
Отсутствие повреждений при ошибочном подключении питания
Переключаемые модели сокращают количество необходимых устройств и экономят расходы на хранение
Прочность благодаря вакуумной герметизации
Механическая устойчивость для работы на судах, железнодорожных и наземных транспортных средствах

Изолирующие усилители P41000 TRMS специально разработаны для измерений биполярных напряжений в диапазоне от милливольт до вольт. Они надёжно изолируют высокие потенциалы во входной цепи. Благодаря преобразованию истинного среднеквадратичного значения в преобразователе, даже искажённые входные сигналы корректно фиксируются и передаются в виде так называемых True RMS значений.

Изолирующие расстояния рассчитаны на выдерживание постоянного напряжения до 3600 В AC/DC и быстрых переходных процессов до 20 кВ.

Вход: 0 ... 10 В AC, 0 ... 50 мВ AC
Категория продукта: Высоковольтный преобразователь
