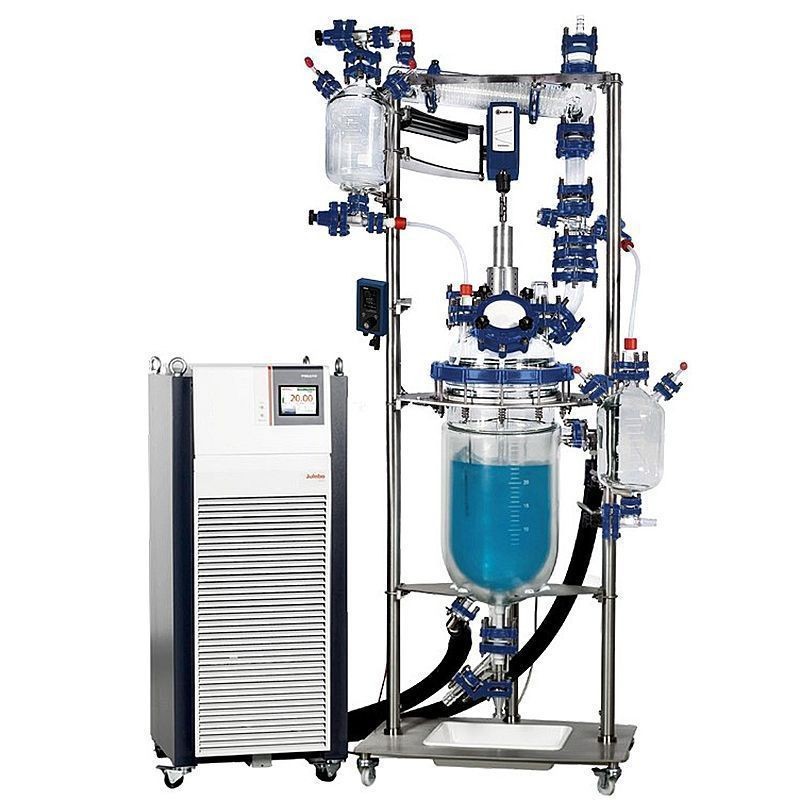

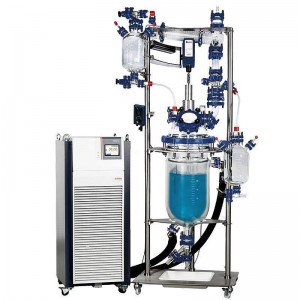

Пилотный стеклянный химический реактор PPG10 WIGGENS

Усовершенствованная пилотная стеклянная химическая реакторная установка PPG10 WIGGENS из серии PlusChem с рубашкой и клапаном донного слива, объем 10 л, фланец DN300, с вертикальным или горизонтальным конденсатором разработана для высокопроизводительных приложений с масштабированием. Надежное устройство, с помощью которого можно проводить широкий спектр процессов с твердыми и жидкими ингредиентами: дистилляцию, синтез, кристаллизацию и прочие процессы. Отличается простой платформой для построения базовой системы, которая позволяет настраивать любую реакторную систему с использованием готовых деталей из каталога или разработанных по индивидуальному заказу.

Основные особенности пилотных стеклянных реакторов серии PlusChem WIGGENS (PPG)

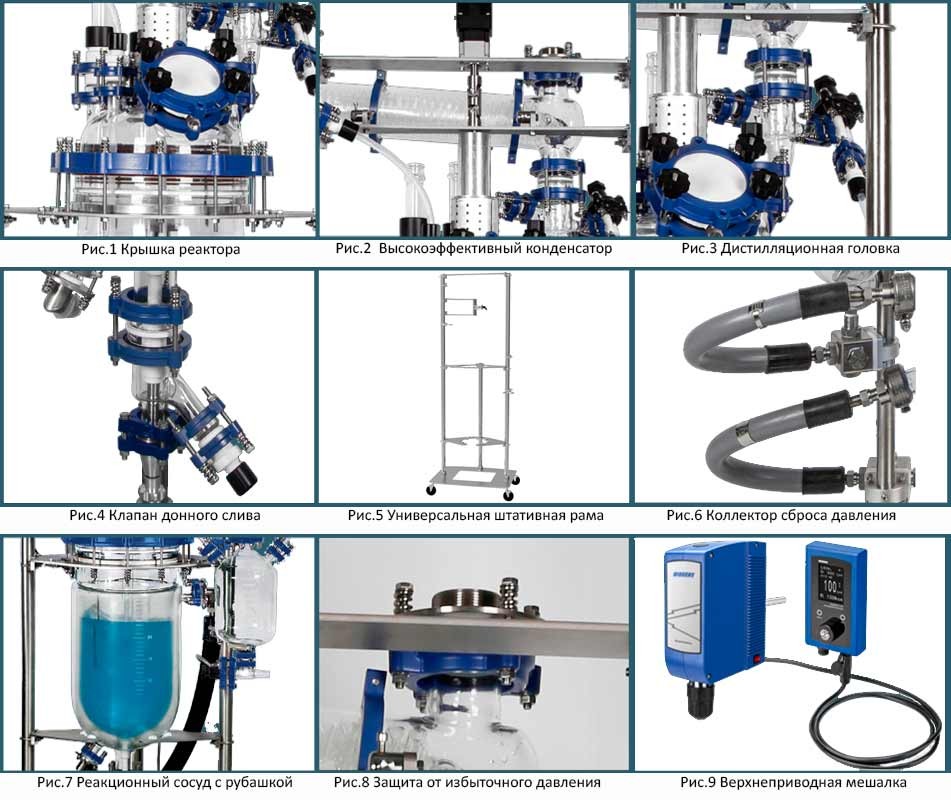

    Различные стандартные фланцевые отверстия на реакционной крышке подходят для различных областей применения (рис.1). По сравнению с серией EZChem, она имеет большую функциональность. Фланец серии PlusChem до DN450.
    Высокоэффективный конденсатор. По сравнению с EZChem серия PlusChem имеет больше опций. Доступны как вертикальный конденсатор, так и горизонтальный конденсатор (рис.2). Реализована возможность сочетания нескольких реакторов для проведения сложных экспериментов.
    Регулируемая дистилляционная головка с клапаном для переключения режимов работы: конденсация флегмы или дистилляция (рис.3)
    Клапан донного слива с нулевым мертвым объемом представляет собой шпиндельный клапан из ПТФЭ с наклонным выходом. Шпиндель должен быть запрессован без вращения. В корпусе клапана установлена дополнительная пружина безопасности, которая предотвращает растрескивание клапана и гарантирует отличную герметичность даже при работе в очень широком диапазоне температур (рис.4).
    В серии PlusChem может выбрать донный клапан GMP, меньшие размеры которого позволяют поместить всю установку в вытяжной шкаф, чтобы соответствовать стандартам GMP, а датчики температуры можно закрепить на клапане донного слива.
    Фланцевые соединения всех стеклянных деталей.
    Лучшая теплопередача, эффект массообмена.
    Универсальная штативная рама из нержавеющей стали. Ее уникальная конструкция позволяет легко устанавливать и снимать стеклянные детали реакторной системы. Все части рамы изготовлены из высококачественной нержавеющей стали, устойчивой к коррозии. Стандартно поставляется со съемным поддоном для разливов. Фиксируемые колесики позволяют легко передвигать или устойчиво установить реактор в нужном месте (рис.5).
    Коллекторы сброса давления на входе/выходе помогают защитить стеклянный сосуд от разрушения из-за чрезмерного перепада давления, создаваемого жидкостью-теплоносителем, когда сосуд изолирован или отсоединен от циркуляционного насоса. Поставляется в виде комплекта отдельно на вход и выход, размером M16x1 (рис.6).
    Реакционный сосуд с рубашкой объемом от 10л до 100л в двух- или трехстеночном исполнении. Опционально - сосуды на 50 л и 100 л доступны с различным соотношением высоты к диаметру (рис.7).
    Устройство защиты от избыточного давления. Серия Plus в стандартной комплектации поставляется с разрывной мембраной и может герметизироваться при ограниченном давлении в течение коротких периодов времени, что хорошо для защиты от азота. Вся реакционная система рассчитана на небольшое избыточное давление 0,5 бар. Когда давление превышается, оно автоматически сбрасывается разрывной мембраной (рис.8).
    Верхнеприводная мешалка с затвором и дистанционным управлением. Мощный двигатель мешалки, низкопозиционный блок управления, автоматически переключаемый двухступенчатый режим перемешивания и удобный дизайн облегчает управление для пользователей (рис.9). Система механического уплотнения одновременно соответствует требованиям герметизации и передачи мощности и подходит для высокоскоростного перемешивания.
    Контроллер с сенсорным ЖК-экраном (опционально) и программное обеспечение Auto Reaction (опционально) - возможность дистанционно управлять скоростью перемешивания, температурой и другими параметрами, возможность записи и хранения данные.

В стандартный комплект реакторной установки PPG 10 входят следующие компоненты
    Реакционная емкость объемом 10 л с клапаном донного слива, фланец DH 300.
    Стеклянная крышка реактора с уплотнительным и зажимным кольцом.
    Верхнеприводная мешалка с затвором.
    Перемешивающий элемент.
    Стеклянные аксессуары с фланцевыми соединениями.
    Переходники на входе/выходе сосуда.
    Датчик температуры PT-100 с адаптерами
    Напольная штативная рама на колесиках с возможностью их блокировки, поддон для переливов.

Модель	PPG10
Реакционная емкость	Материал	Боросиликатное стекло
	Объем	10 л
	Фланец	DN300
	Донный клапан	DN50, нет мертвого объема
	Соединение рубашки	DN25(2)
Крышка	Материал	Боросиликатное стекло
	Количество портов	7
	Центральный порт	DN50
	Порт загрузки	DN80
	Порт конденсатора	DN50
	Боковые порты	DN40(3); DN25
Уплотнительное кольцо	Материал	PTEF
	Диаметр	DN300
Верхнеприводная мешалка	Диапазон скоростей смешивания	20-1800 об/мин
	Перемешивающая насадка	перемешивающие лопасти из PTFE
Капельная воронка воронка	Объем	5 л
Конденсатор	Охлаждающая поверхность	0.6 м2
	Порт	DN50
Приемная колба	Объем	2 л
Многоканальный регулирующий клапан	Опция
Штативная рама	Универсальная конструкция из нержавеющей стали
Нижний поддон	Входит в комплектацию
