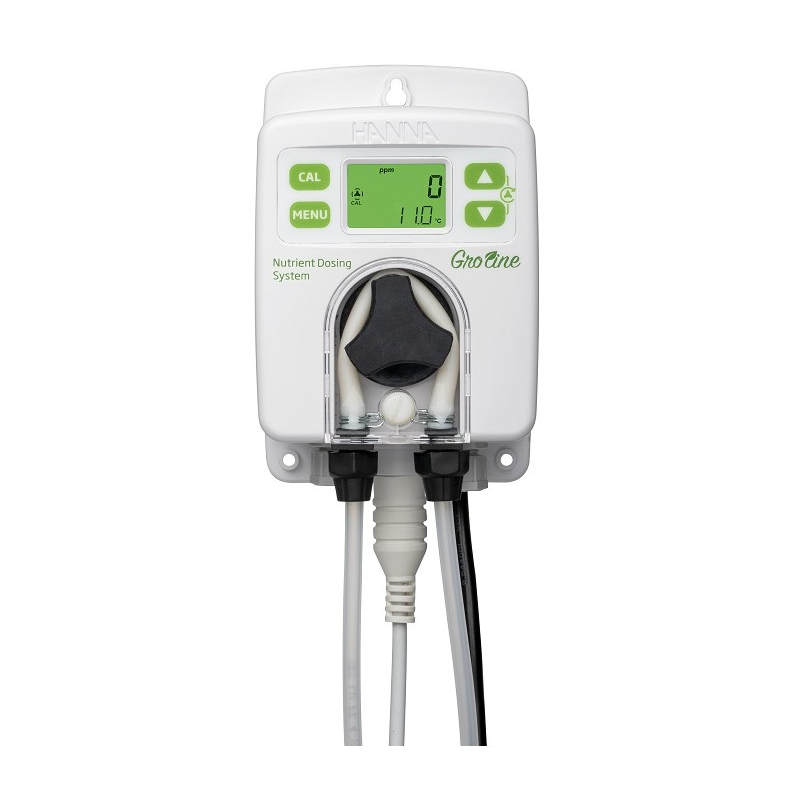

Система дозирования питательных веществ GroLine HI981413-10 Hanna HI981413-10

HI-981413-10 с комплектом для линейного монтажа включает в себя:
Контроллер HI-981413
HI-30033 EC/TDS/датчик температуры
Аспирационный фильтр контроллера
Контроллер инжектора
Резьба 1/2 дюйма, седло для трубы Ø 50 мм (2)
Аспирационная трубка ПВХ (гибкая) (5 м)
Жесткий полиэтиленовый раздаточный шланг (5 м)
Раствор для калибровки электропроводности, 20 мл (3)
Кабель питания
Руководство по эксплуатации и сертификаты качества на прибор и зонд.

В HI-981413 используется амперометрический датчик проводимости для измерения количества удобрений в растворе. Измеритель можно запрограммировать на отображение результатов в виде EC (электропроводность) или TDS (общее количество растворенных твердых веществ). Результаты EC отображаются в мСм/см, тогда как TDS отображается в частях на миллион с выбираемым коэффициентом преобразования от 0,45 до 0,99.

HI-981413 был разработан как недорогое решение для садоводов, позволяющее постоянно поддерживать идеальную концентрацию удобрений. Просто вставьте зонд и инжекторный клапан в линию с рециркуляционным насосом и подайте дозируемый химикат.

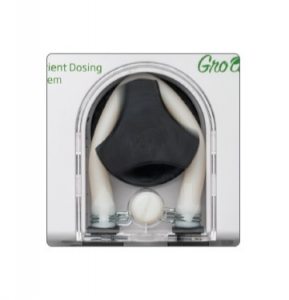

Перистальтический дозирующий насос
HI-981413 имеет мощный встроенный перистальтический насос для подачи химикатов, в котором используется шаговый двигатель, не имеющий никаких изнашивающихся шестерен или щеток. Такая конструкция обеспечивает долгий срок службы и минимальное обслуживание.

Автоматическое пропорциональное управление насосом
Перистальтическим дозирующим насосом можно управлять простым включением/выключением или более совершенным пропорциональным управлением, которое помогает предотвратить превышение заданного значения. При использовании пропорционального управления на запрограммированный расход будет влиять используемая зона пропорциональности. Чем ближе показания к заданному значению, тем больше времени требуется перистальтическому насосу для совершения одного оборота. Если показания выходят за пределы пропорционального диапазона, то время, необходимое для совершения одного оборота, зависит от запрограммированного расхода.

Вход для быстрого подключения пробника
Разъем Quick Connect DIN обеспечивает водонепроницаемое уплотнение контроллера, что делает его идеальным для снижения электрических помех при соединении, вызванных влажной средой.
Например, контроллер запрограммирован на заданное значение 1,50 мСм/см с зоной пропорциональности 0,30 мСм/см и скоростью потока 1 л/ч. Любое значение выше 1,80 мСм/см приведет к тому, что дозировка кислоты составит 1 л/ч. Если показание составляет 1,65 мСм/см, что составляет 1/2 диапазона, то дозирующий насос будет работать на половинной скорости или подавать 0,5 л/ч химиката. Чем ближе показания к заданному значению, тем больше времени требуется насосу для совершения одного оборота. Это позволяет очень точно контролировать желаемое значение EC/TDS.

Регулируемый расход
Скорость потока от дозирующих насосов регулируется от 0,5 до 3,5 л/ч. В большие водоемы требуется дозировать больше химикатов, чем в меньшие, в единицу времени. Регулируемая скорость потока, как и зона пропорциональности, позволяет лучше контролировать поддержание заданного значения.

Вход переключателя уровня/расхода питательных веществ
HI-981413 позволяет подключать дополнительный контроллер уровня или реле расхода. Этот вход можно использовать для отключения дозирующего насоса, когда в резервуаре-хранилище не осталось химикатов или нет потока из-за отключения насоса.

Программируемая система сигнализации
Включает или отключает сигналы тревоги низкого и высокого уровня pH. При активации сигнала тревоги все дозирование прекращается. Для дополнительной безопасности система сигнализации также предлагает защиту от передозировки: если заданное значение не будет скорректировано в течение запрограммированного интервала времени, счетчик перейдет в состояние тревоги.

Разноцветный ЖК-дисплей
HI-981413 оснащен разноцветным ЖК-дисплеем, который позволяет быстро увидеть состояние контроллера. Если он находится в режиме управления и работает по назначению, дисплей будет зеленым. Если управление не включено, дисплей будет желтым; в состоянии тревоги дисплей мигает красным.

HI-30033 EC/датчик температуры
В HI-981413 используется датчик HI-30033, который включает в себя датчики EC (TDS) и температуры и подключается к контроллеру с помощью одного водонепроницаемого разъема Quick Connect DIN. Корпус зонда из ПВДФ имеет резьбовое соединение 1/2 дюйма для вставки в Т-образный фитинг или проточную ячейку. Задняя часть зонда имеет резьбу 3/4 дюйма NPT для погружного монтажа/монтажа в резервуаре. Корпус зонда имеет шестигранный штуцер для плотного затягивания с помощью гаечного ключа.

ЕС
Диапазон: от 0,00 до 10,00 мСм/см
Разрешение: 0,01 мСм/см
Точность (@25°C/77°F): ±2% полной шкалы
Калибровка: Пользовательская калибровка: автоматическая, по одной точке со стандартным раствором (1,41 или 5,00 мСм/см) Калибровка процесса: по одной точке, регулируемая (±0,50 мСм/см вокруг измеренного значения)

ТДС
Диапазон: От 0 до 9900 ppm (зависит от выбора фактора)
Разрешение: 1 часть на миллион
Точность (@25°C/77°F): ±2% полной шкалы
Калибровка: посредством EC-калибровки
Коэффициент конвертации EC в TDS:Коэффициент преобразования TDS выбирается от 0,45 до 0,99.

температура
Диапазон: От -5,0 до 105,0°C (от 23,0 до 221,0°F)
Разрешение: 1 часть на миллион
Точность (@25°C/77°F): ±2% полной шкалы

Дополнительные характеристики
Температурная компенсация: автоматическая
Температурный поправочный коэффициент: β можно установить от 0%/°C до 2,4%/°C; по умолчанию — 1,9%/°C.
Тип контроля дозирования:Управление включением/выключением с использованием регулируемой уставки (0,10–10,00 мСм/см; от 50 до 5000 ppm) с регулируемым гистерезисом (0,05–0,50 мСм/см; 25–250 ppm) пропорциональное управление с помощью регулируемой уставки (0,10–10,00 мСм/см) ; от 50 до 5000 ppm) с регулируемой зоной пропорциональности (от 0,05 до 1,00 мСм/см; от 25 до 500 ppm)
Активация контроля дозирования: Режим работы в высоком или низком режиме. Дозирование с высокой уставкой активируется, когда показания выше заданного значения. Дозирование с низкой уставкой активируется, когда показания ниже заданного значения (доза удобрения).
Отсрочка старта дозирования: таймер задержки запуска при включении питания (от 0 до 600 сек.)
Максимальное время дозирования:    защита от перегрузки с помощью таймера сверхурочной работы (от 1 до 180 минут или выключено)
Управление потоком насоса: выбираемая скорость потока (0,5–3,5 л/час; 0,13–0,92 г/час) ручное управление заливкой насоса
Сигнализация: высокий и низкий уровень с опцией включения/отключения, срабатывающей через 5 секунд. если контроллер записывает набор последовательных показаний превышения/ниже уровня пороговых значений с возможностью включения/отключения
Защита от превышения времени (от 1 до 180 минут или выключение) Интуитивная система сигнализации с использованием красной, светло-зеленой и зеленой подсветки
Выход реле сигнализации (1): SPDT 2,5 А/230 В переменного тока
Вход внешнего события: вход для контроллера уровня или реле расхода для отключения дозирующего насоса в случае отсутствия химиката при использовании регулятора уровня или отсутствия потока при использовании реле расхода - гальванически изолированный
Вход зонда (1): HI-30033 EC/TDS/датчик температуры с быстроразъемным разъемом DIN - с гальванической развязкой
Источник питания: 100–240 В переменного тока, 50/60 Гц
Потребляемая мощность: 15 ВА
Среда: 0–50°C (32–122°F), макс. 95 % относительной влажности, без конденсации
Размеры: 90 x 142 x 80 мм (3,5 x 5,6 x 1,8 дюйма)
Масса: 910 г (32 унции)
Корпус: настенный монтаж, встроенный насос, степень защиты IP65
