Настраиваемая, многоцелевая вакуумная локальная сеть VACUU-LAN®

Применение

Локальная вакуумная сеть VACUU-LAN® предназначена для соединения ряда вакуумных систем с использованием одного насоса. Модули вакуумной сети предназначены для общего применения, например, с роторными испарителями, вакуумными концентраторами, сушильными шкафами, фильтраторами и др.

Преимущества

• Одновременная работа нескольких рабочих станций на базе одного вакуумного насоса
• Экономия пространства
• Большое количество вакуумных портов с возвратными клапанами, что позволяет избегать перекрестной примеси/интерференции
• Индивидуальные конструкции для различных целей
• Все детали выполнены из материалов высокой химической стойкости
• Легкость в обслуживании, отсутствие необходимости в инструментах для чистки и обслуживания
• Система может устанавливаться как в новых лабораториях, так и в уже оборудованных
• Все модули, устанавливающиеся на поверхности, укомплектованы и готовы к использованию.

Модули VACUU-LAN® VCL

Шаг 1: выбор подходящей соединительной части

В наличии присутствуют заранее настроенные модули для общего применения. Все предварительно настроенные модули проходят заводское испытание на герметичность. Каждый вакуумный порт состоит из модульных составляющих: одна соединительная часть, одна основная часть, одна или несколько функциональных частей.

Соединительные части объединяют вакуумные трубы и модули VACUU-LAN®. Главным критерием выбора соединительных частей A1, A2, A3 или A5 служит место, куда будет устанавливаться система - в оборудованную или новую лабораторию.

• Соединительная часть А1:

Использование соединительной части А1 позволяет поверхностный монтаж вакуумных труб. В большинстве случаев, этот соединитель необходим при установке VACUU-LAN в уже оборудованной лаборатории.

• Соединительная часть А2:

Использование соединителей А2 позволяет интегрировать вакуумный трубки в существующую мебель лаборатории (подпанельная установка).

• Соединительная часть А3:

Соединитель А3 позволяет интегрировать вакуумные трубки в установленную лабораторную мебель. Соединитель скрепляется в самой мебели.

• Соединительная часть А5:

Использование соединителя А5 позволяет интегрировать вакуумные трубки в установленную лабораторную мебель. Установка производится с фронтальной стороны.

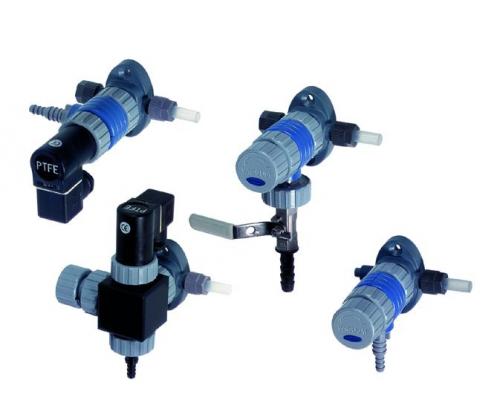

Шаг 2: выбор подходящего модуля

• Модуль ручного регулирования потока VCL 01:

Модуль ручного регулирования потока позволяет открывать или закрывать вакуумную магистраль, а также контролировать скорость потока.

• Выключение - / модуль ручного регулирования потока VCL 02:

Ручное регулирование позволяет регулировать скорость потока шариковым клапаном, который обеспечивает быстрое открытие или закрытие вакуумной магистрали. Существует возможность настройки скорости потока.

• Модуль автоматического регулирования VCL 10:

Электромагнитный стопорный клапан в комбинации с вакуумным контроллером CVC 2 обеспечивает автоматический контроль вакуума.

• Ручное регулирование потока - / модуль автоматического контроля VCL 11:

Модуль состоит из устройства ручного регулирования потока и электромагнитного стопорного клапана для автоматического регулирования. Ручное регулирование приспособлено для работы с небольшими объемами или летучими растворителями.

• Модуль отключения VCL K:

Шариковый клапан обеспечивает быстрое открытие и закрытие вакуумной магистрали.

• Модуль ручного регулирования потока для вытяжных шкафов VCL AR:

Модуль ручного регулирования потока для вытяжных шкафов VCL AR состоит из механизма ручного регулирования для установки снаружи вытяжного шкафа и отдельного вакуумного порта для установки внутри шкафа.

• Модуль автоматического регулирования потока для вытяжных шкафов VCL AE:

Модуль автоматического регулирования потока для вытяжных шкафов VCL AE состоит из механизма автоматического регулирования для установки снаружи вытяжного шкафа и отдельный вакуумный порт для установки внутри шкафа. Для правильного использования вакуумного контроллера CVC 2" внутри вытяжного шкафа установлен дополнительный измерительный порт.

• Ручное управление потоком - / выключение - / измерительный модуль VCL RKM:

Аналогично VCL 02, модуль оборудован базовым вакуумметром для измерения вакуума.
