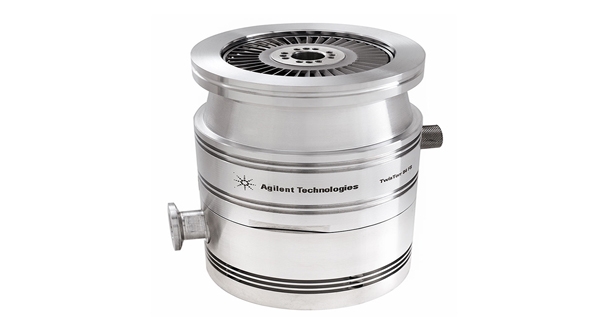

Высоковакуумный турбомолекулярный насос TwisTorr 84 FS

Узнать цену

Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.

Привезем под заказ
Срок поставки с завода 6-8 недель

Высоковакуумный турбомолекулярный насос TwisTorr 84 FS

Гарантия 1 год

Производитель:: Agilent

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Agilent

Вакуум до 810-10 мбар.
Производительность до 67 л/с.
Компактный и легкий — вес от 2 кг.
Высокий коэффициент сжатия легких газов.

TwisTorr 84 FS —турбомолекулярный насос малой серии (до 70 л/с), выпущенный Agilent Technologies в 2015 году. Оригинальная спиральная геометрия молекулярной ступени Twistorr гарантирует один из самых высоких коэффициентов сжатия газов (включая легкие газы) среди его аналогов.

Он имеет большую стойкость к прорывам атмосферы и высоким газовым нагрузкам, благодаря технологии демпфирующей подвески ротора.

В системе насоса TwisTorr 84 FS применяются сухие подшипники, которые позволяют избежать использования смазок, обеспечивают долгий срок работы до планового обслуживания, а также дают возможность размещать насос в любом положении.

Насосы TwisTorr 84 FS предлагаются как с базовой (on-board) моделью контроллера, так и с полнофункциональным блоком-контроллера с ЖК-дисплеем (Rack- контроллер).

Преимущества насоса TwisTorr 84 FS:

Высокая производительность в своем классе.
Улучшенная стабильность к повышенным газовым нагрузкам.
Увеличенный срок службы подшипников.
Высокая толерантность к форвакуумной линии.
Простота интеграции.
«Плавающий ротор» компенсирует большую часть вибраций и минимизирует резонанс.
Низкое энергопотребление.
Низкая рабочая температура.
Низкий уровень шума.

Технические характеристики

Параметр	Ед. изм.	Значение
Предельный вакуум
с рекомендованным форвакуумным насосом	мбар	8×10^-10

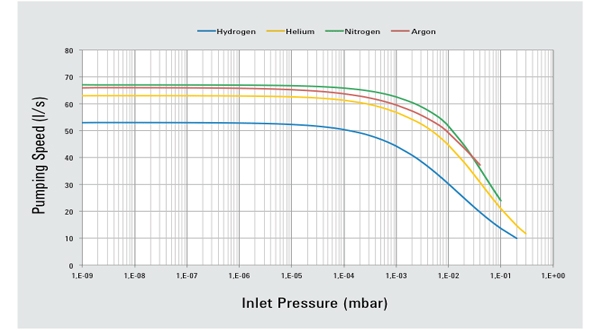

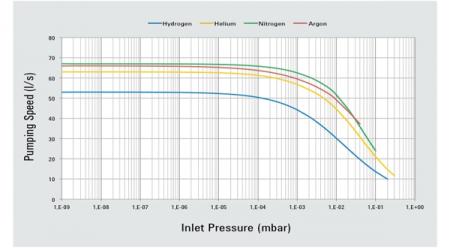

Производительность для фланцев KF 40
по азоту	л/с	49
по гелию	л/с	38
по водороду	л/с	36
по аргону	л/с	44
Производительность для фланцев CFF 2.75″
по азоту	л/с	56
по гелию	л/с	46
по водороду	л/с	40
по аргону	л/с	57
Производительность для фланцев ISO 63
по азоту	л/с	67
по гелию	л/с	63
по водороду	л/с	53
по аргону	л/с	66
Производительность для фланцев CFF 4.5″
по азоту	л/с	67
по гелию	л/с	63
по водороду	л/с	53
по аргону	л/с	66

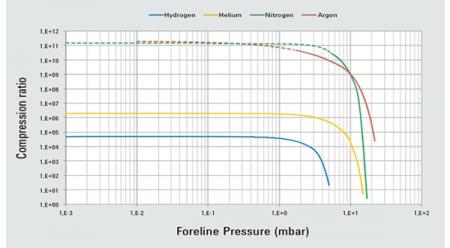

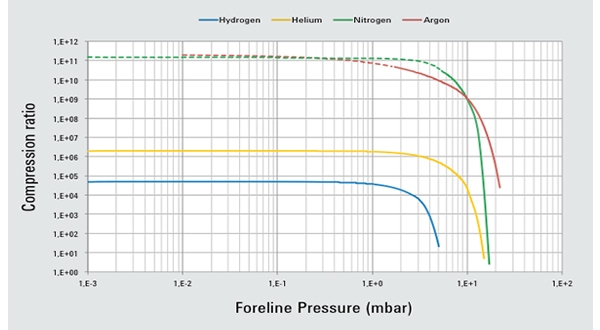

Коэффициент сжатия:
по азоту		>1×10¹¹
по гелию		2,0×10⁶
по водороду		5,0×10⁴
по аргону		>1×10¹¹
Толерантность в форвакуумной линии:
по азоту	мбар	>14
по гелию	мбар	>12
по водороду	мбар	>4
по аргону	мбар	>14
Максимальная темпратура отжига входного фланца:
для фланцев CF	°С	120
для фланцев ISO	°С	80
Вес:
с фланцем ISO 63	кг	2,05
с фланцем CFF 4.5"	кг	3,50
с фланцем KF 40	кг	2,37
с фланцем CFF 2.75"	кг	3,34
Скорость вращения ротора	об./мин.	8100
Время выхода на режим	мин	<2
Уровень шума (на расстоянии 1 м)	дБА	40
Варианты охлаждения		естественная и принудительная возд. конвекция, водяное охлаждение
Положение при монтаже		любое
Типы фланцев на входе		CFF 2.75, CFF 4.5, ISO 63, KF 40
Типы фланцев на выходе (фор. линия)		KF 16
Рекомендуемые фор. насосы		Пласт.-ротор.: DS 102 , DS 42 Спиральный: IDP 3

Комплектация

Оборудование	Кат. №
Насосы
Насос TwisTorr 84 FS ISO63	X3502-64000
Насос TwisTorr 84 FS CF4,5″	X3502-64001
Насос TwisTorr 304 FS CF2,7″	X3502-64002
Насос TwisTorr 84 FS KF40	X3502-64003
Контроллеры
TwisTorr 84FS AG Rack controller RS232/485	X3508-64001
TwisTorr 84FS AG Rack controller Profibus	X3508-64002
TwisTorr 84FS on-board controller 110/220 В	X3509-64000
TwisTorr 84FS on-board controller 24 В	X3509-64001
TwisTorr 84FS PCB Controller	X3510-64000

Аксессуары

кат. № 9699290

Комплект воздушного охлаждения

кат. № 969-9958

Сетевой кабель, NEMA, 3 м

кат. № 969-9957

Cетевой кабель, евровилка, 3 м

кат. № 969-9883

Кабель для подключения к компьютеру и программное обеспечение T-Plus

кат. № X3502-68001

Сетка защитная на входе фланца ISO63

кат. № X3502-68000

Сетка защитная на входе фланца, CFF4,5″

кат. № 969-9309

Сетка защитная на входе фланца KF40

кат. № 969-9328

Сетка защитная на входе фланца, CFF2,7″

кат. № X3502-68003

Комплект водяного охлаждения, пластик

кат. № 969-9940

Кабель-удлинитель вентилятора базового контроллера (5 м)

кат. № 969-9375

Виброизолятор ISO 63

кат. № 969-9376

Виброизолятор CF 4,5″

кат. № 969-9844

Вентиляционный клапан, н.о. Dy— 0,5 мм (кабель 0,5 м)

кат. № 9699239

Продувочный клапан 10 см³/мин KF 16 — M12

кат. № 9699240

Продувочный клапан 10 см³/мин ¼ Swagelok — M12

кат. № 9699241

Продувочный клапан 20 см³/мин KF 16 — M12

кат. № 9699242

Продувочный клапан 20 см³/мин ¼ Swagelok — M12

кат. № 9699232

Продувочный клапан 10 см³/мин ¼ Swagelok — ¼ Swagelok

кат. № 9699236

Продувочный клапан 20 см³/мин ¼ Swagelok — ¼ Swagelok

кат. № X3502-68006

Комплект для монтажа контроллера сбоку насоса

кат. № X3502-68007

Комплект для монтажа фланца CFF4,5″

Датчик вакуума FRG-700

Датчик вакуума PVG-500

Датчик вакуума PCG-750

Датчик вакуума CDG-500

Heidolph Unimax 2010 (EU-Plug) Платформа Шейкер орбитальная 542-10020-00

Пуско-наладка

Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.

Техническое обслуживание

Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.

IQ/OQ/PQ квалификация, валидация

Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.

Ремонт

Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
