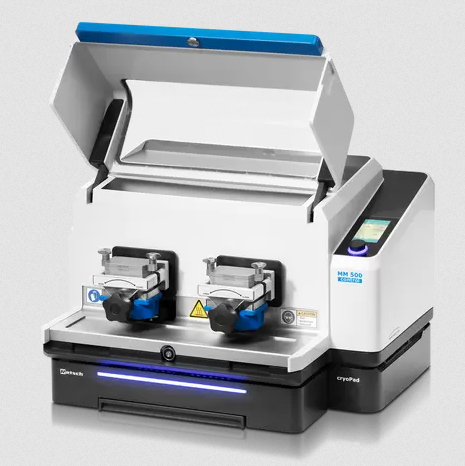

Вибрационная мельница Retsch MM 500 control 20.767.0001

43 379,62 € / 4 175 136 ₽

Получить предложение

Производитель может поднять цены — запросите коммерческое предложение сейчас, и мы зафиксируем за вами текущую цену.

Привезем под заказ
Срок поставки с завода 6-8 недель

Вибрационная мельница Retsch MM 500 control 20.767.0001

Гарантия 1 год

Код:: 20.767.0001

Производитель:: Retsch

Онлайн консультант Анна Головацкая Получить консультацию эксперта

Производитель:: Retsch

MM 500 control - это высокоэнергетическая лабораторная шаровая мельница, которая может использоваться для сухого, мокрого и криогенного измельчения с частотой до 30 Гц. Это первая на рынке мельница, которая позволяет отслеживать и контролировать температуру процесса измельчения.
Диапазон рабочих температур от -100 до 100 °C. Для обеспечения максимальной гибкости применения мельница может работать с различными теплоносителями, что позволяет использовать различные устройства для охлаждения или нагрева. Если для охлаждения выбран жидкий азот, мельница должна быть оснащена дополнительным устройством расширения cryoPad. Инновационная технология cryoPad позволяет выбирать и контролировать определенную температуру охлаждения в диапазоне от - 100 до 0 °C для процесса измельчения.

Преимущества дизайна

Сухое, мокрое и криогенное измельчение с частотой до 30 Гц для высокоэнергетического измельчения
Быстрая и удобная обработка проб с помощью двух завинчивающихся стаканов объемом до 125мл каждая
Запатентованная герметично закрытая система подачи жидкости обеспечивает безопасную работу с теплоносителями
Широкий выбор аксессуаров, включая вентиляционные крышки и размольные стаканы из материалов не содержащих тяжелых металлов (в том числе для криогенного измельчения)
Эргономичные зажимы размольных стаканов, низкий уровень шума, удобная настройка параметров с помощью сенсорного дисплея

Мониторинг и контроль температуры

Непрерывный контроль температуры в течение всего процесса измельчения
Охлаждение и нагрев в диапазоне от -100°C до +100°C
Возможна работа с жидким азотом или другим теплоносителем
Высокая гибкость в выборе устройства для регулирования температуры (подача жидкого азота, криостат, чиллер, ...).
Измельчение при низких температурах возможно без использования жидкого азота

Cryopad

Дополнительное устройство cryoPad необходимо для работы с жидким азотом
cryoPad регулирует подачу жидкого азота в систему охлаждения
cryoPad позволяет выбирать и поддерживать определенную температуру охлаждения в диапазоне от - 100 до 0°C при использовании жидкого азота

Вибрационная мельница MM 500 control Регулирование температуры на основе термопластин

Охлаждение и нагрев материала образца осуществляется с помощью запатентованной концепции термических пластин, что делает охлаждение образца, например, с помощью открытых ванн с жидким азотом или сухим льдом, неактуальным. Для охлаждения или нагрева размольные стаканы банки просто помещаются на термопластины. Когда стаканы соприкасаются с термопластинами, осуществляется эффективный теплообмен. Запатентованная герметичная конструкция позволяет эксплуатировать мельницу с различными теплоносителями, обеспечивая гибкое и безопасное регулирование температуры и требуя минимальных усилий со стороны оператора. В зависимости от созданной рабочей установки температура термопластин может быть установлена в диапазоне от -100°C до +100°C.

Вибрационная мельница MM 500 control Конфигурации

Чтобы контролировать температуру процесса измельчения, мельница должна быть подключена к внешнему устройству нагрева/охлаждения. Существует два варианта:

1. Регулирование температуры с помощью жидкого азота
Мельница работает с жидким азотом и подключена к резервуару. В этой установке мельница должна быть расширена с помощью опционального устройства cryoPad. Запатентованная система PID устройства cryoPad управляет потоком жидкого азота и, соответственно, температурой термопластин. С помощью этой системы можно выбрать и поддерживать температуру термопластин на определенном уровне. Желаемая температура регулируется с помощью сенсорного дисплея и может быть выбрана в диапазоне от - 100 до 0 °C с шагом 10.

Установка 1: Дополнительное устройство cryoPad и резервуар для работы с жидким азотом.

2. Охлаждение или нагрев с помощью жидкого теплоносителя
При такой установке мельница может быть подключена либо к криостату, либо к охладителю, либо к водопроводному крану. Внешнее устройство регулирует соответствующий теплоноситель до определенной температуры, а теплоноситель передает эту температуру термическим пластинам. Поскольку в процессе измельчения внутри стакана также может выделяться значительное количество тепла, температурой термопластин можно управлять. В итоге, фактическая температура тепловых пластин зависит как от температуры теплоносителя, так и от параметров помола, таких как частота, время, объем стакана, размер измельчающих шаров. Для максимального контроля фактическая температура тепловых пластин постоянно отслеживается на сенсорном дисплее.

Установка 2: Работа с внешним устройством нагрева и охлаждения, например, водопроводным краном, охладителем или термостатом.

Вибрационная мельница MM 500 control Примеры применения

Регулировка температуры MM 500 control специально разработана для измельчения чувствительных к температуре проб. Охлаждение или нагрев используются для различных целей.

Охлаждение можно использовать для:

Сохранение чувствительных к температуре анализируемых компонентов (например, летучих веществ или фармацевтических и пищевых ингредиентов)
Охрупчивание
Мокрое измельчение при температуре ниже комнатной
Механохимия

Для решения некоторых прикладных задач требуется нагрев материала во время измельчения. Пимерами таких задач являются:

Изготовление паст (в пищевой интустрии)
Интенсификация механохимических реакций

Необходимые температуры и режим работы зависят от конкретного применения.

Сохранение чувствительных к температуре компонентов

Некоторые компоненты изменяются, разрушаются или испаряются, если материал образца нагревается слишком сильно. При превышении определенных температурных уровней структура, например, белков, фармацевтических веществ или пищевых ингредиентов может существенно измениться.
Благодаря поддержанию умеренной температуры на протяжении всего процесса измельчения чувствительные к температуре вещества сохраняются в исходном состоянии для последующего анализа.
Измельчение кофейных зерен при низких температурах для анализа натуральных веществ.

Криогенное измельчение

Температура ниже 0°C подходит для охрупчивания и гомогенизации, например, вязких или липких продуктов. Если требуется измельчение без намола тяжелых металлов, можно использовать стаканы из оксида циркония или карбида вольфрама.
При охлаждении до -100°C можно также успешно охрупчивать некоторые полимеры.

Быстрое измельчение черного флюрокарбонового каучука (FKM) путем охрупчивания образца в двух стаканах по 125 мл при температуре -100°C.

Мокрое измельчение при температуре < 30 °C

При использовании охладителя мощное мокрое измельчение можно проводить при частоте 30 Гц и температуре ниже комнатной без перерывов на охлаждение.
Размер частиц и развитие температуры для оксида титана в процессе мокрого измельчения на частоте 30 Гц в двух стаканах объемом 125мл

Механохимия

Охлаждение образца в течение всего механохимического процесса позволяет предотвратить образование нежелательных производных. Также возможно применение некоторого нагрева, например, для инициирования химических реакций и увеличения выхода продукта.

Быстрое образование ZIF-8 при 30 Гц. При поддержании температуры ниже 0 °C образование непористых цеолитических имидазолатных каркасов (ZIF-8) подавляется.

Вибрационная мельница MM 500 control Дополнительные принадлежности для максимальной гибкости применения

Вибрационная мельница MM 500 control оснащена двумя зажимами для размольных стаканов с резьбой. Стаканы изготавливаются из нержавеющей стали, закаленной стали, оксида циркония и карбида вольфрама, объемом 80 или 125 мл. Возможно измельчение без намола тяжелых металлов, в том числе при низких температурах. Аэрационные крышки позволяют работать в модифицированной атмосфере и избегать образования избыточного давления.

Вибрационная мельница MM 500 control Примеры применения

Поскольку мельница MM 500 control может использоваться как с охлаждением, так и без него, она имеет широкий спектр применения. Она может использоваться, например, для гомогенизации отходов, почвы, химических продуктов, таблеток с покрытием, лекарств, руд, зерна, тканей, стекла, волос, керамики, костей, пластмасс, сплавов, минералов, семян масличных культур, растений, осадков сточных вод, таблеток, текстиля, шерсти и т.д.

Характеристики Вибрационная мельница MM 500 control

Применения	механохимия, механическое легирование, измельчение, перемешивание, гомогенизация, криогенное измельчение
Область применения	биология, геология / металлургия, машиностроение / электроника, медицина / фармацевтика, окружающая среда / переработка, пищевая промышленность, сельское хозяйство, стекло / керамика, строительные материалы, химия / пластмассы
Исходный материал	твёрдый, средней твёрдости, мягкий, хрупкий, эластичный, волокнистый
Принцип измельчения	удар, трение
Исходный размер частиц*	<= 10 мм
Конечная тонкость*	~ 0,1 мкм
Размер загрузки / полезный объем*	макс. 2 x 45 мл
Объем размольной камеры	макс. 2 x 125 мл
Количество размольных мест	2
Установка частоты вибрации	цифровая, 3 - 30 Гц (180 -1800 min-1)
Установка заданного значения температуры	цифровая, 0 ... -100 °C (только с устройством cryoPad)
Установка времени охлаждения образца	цифровая, 0 ... 60 мин (только с устройством cryoPad)
Установка времени измельчения	цифровая, 10 с - 8 ч
Максимальная общая длительность измельчения	99 ч
Количество программ в памяти прибора	12
Количество циклов программ в памяти прибора	4 (до 99 повторов в каждом)
Обычное время измельчения	30 с - 2 мин
Сухое измельчение	да
Мокрое измельчение	да
Криогенное измельчение	да
Тип размольных стаканов	овальные с плоской крышкой со встроенным зажимным устройством
Материал размольной гарнитуры	закаленная сталь, нержавеющая сталь, карбид вольфрама, оксид циркония
Размеры размольных стаканов	50 мл / 80 мл / 125 мл
Электропитание	200-230 В, 50/60 Гц
Тип электросети	1-фазная
Степень защиты	IP 30
Потребляемая мощность	750 Вт
Ш х В х Г в закрытом виде	690 x 375 x 585 мм
Ш x В x Г с закрытой крышкой и устройством cryoPad	690 x 485 x 585 мм
Вес нетто	~ 63 кг
Стандарты	CE
Размер соединительной резьбы устройства ввода	G 1/4"(внутренняя резьба)
Размер соединительной резьбы набора трубок	G 3/8" (внешняя резьба)
Допустимое рабочее давление охлаждающего устройства (предоставляется заказчиком)	0 ... 5 bar
типичный диапазон давления агрегата непрерывного охлаждения, например криостата	1 ... 2 bar
допустимый диапазон давления подачи LN2	1.2 ...1.4 bar
Допустимые жидкости	вода, водно-гликолевая смесь, термомасло, жидкий азот
Термические прикладные задачи	охрупчивание, охлаждение, нагрев, контроль температуры
температурный диапазон жидкостей	+100 °C ... -196 °C
температурный диапазон охлаждающих пластин	+100 °C ... -100 °C

*в зависимости от исходного материала, конфигурации и настроек прибора

Характеристики cryoPad

Применения	криогенное измельчение с использованием жидкого азота
Интерфейс	RS-232 (MM 500 control)
Соединение для подключения	через прилагаемый соединительный кабель
Электропитание	через внешний источник питания
Электропитание (вход внешнего источника питания)	100-230V, 50/60 Hz
Классификация внешнего электропитания	Medical grade isolation level
Электропитание (для cryoPad)	24 V, 1 A
Дополнительные приспособления	LN2 Autofill 150L, LN2 Autofill 50L
Светодиодный индикатор состояния	да
Ш х В х Д	670 x 110 x 590 mm
Вес нетто	~ 26 кг
Стандарты	CE
Размер резьбы входного соединения	G 1/4"(внутренняя резьба)
Размер соединительной резьбы переходника трубки из нержавеющей стали	UNF 3/4"
допустимый диапазон давления подачи LN2	1.2 ...1.4 bar
Допустимые жидкости	Жидкий азот
Выбросы	Испаряющийся азот, конденсат
Соединение	через прилагаемый набор трубок
Выпуск	через прилагаемый выпускной адаптер и алюминиевую гофрированную трубку
температурный диапазон жидкостей	-196 °C
алгоритм температурного контроля	ПИД-контроль температуры
Установка заданного значения температуры	digital, 0 ... -100 °C
Установка времени охлаждения образца	digital, 0 ... 60 min

ВИБРАЦИОННАЯ МЕЛЬНИЦА MM 500 CONTROL
Вибрационная мельница MM 500 control с быстросъемными зажимами (пожалуйста заказывайте размольные стаканы, шары и другие предметы необходимые для измельчения при контролируемой температуре отдельно)
20.767.0001		MM 500 control, 200–230 В, 50/60 Гц
20.767.0002		MM 500 control, 100–120 В, 50/60 Гц
Для контроля температуры измельчения заказывайте наборы и дополнительные принадлежности для MM 500 control из таблицы "Элементы, необходимые для контроля температуры".

РАСШИРЕНИЕ CRYOPAD ДЛЯ РАБОТЫ С ЖИДКИМ АЗОТОМ

РАСШИРЕНИЕ CRYOPAD ДЛЯ КОНТРОЛЯ ПОДАЧИ ЖИДКОГО АЗОТА
70.950.0002		cryoPad 100–230 В, 50/60 Гц (включая соединительную трубку и предохранительный клапан для подачи жидкого азота)

НАБОРЫ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ ДЛЯ MM 500 CONTROL

НАБОР "LN2 COMFORT" (ПОЖАЛУЙСТА ЗАКАЗЫВАЙТЕ РАЗМОЛЬНЫЕ СТАКАНЫ И ШАРЫ ОТДЕЛЬНО)
20.767.1003		MM 500 control, 200–230 В, 50/60 Гц, (включает cryoPad 100–230 В, 50/60 Гц, систему автоматического заполнения Autofill на 150 литров, соединительную трубку, предохранительный клапан)
20.767.1004		MM 500 control, 100–120 В, 50/60 Гц, (включает cryoPad 100–230 В, 50/60 Гц, систему автоматического заполнения Autofill на 150 литров, соединительную трубку, предохранительный клапан)

НАБОР “LN2 ECONOMY” (ПОЖАЛУЙСТА ЗАКАЗЫВАЙТЕ РАЗМОЛЬНЫЕ СТАКАНЫ И ШАРЫ ОТДЕЛЬНО)
20.767.1005		MM 500 control, 200–230 В, 50/60 Гц, (включает cryoPad 100–230 В, 50/60 Гц, систему автоматического заполнения Autofill на 50 литров, соединительную трубку, предохранительный клапан)
20.767.1006		MM 500 control, 100–120 В, 50/60 Гц, (включает cryoPad 100–230 В, 50/60 Гц, систему автоматического заполнения Autofill на 50 литров, соединительную трубку, предохранительный клапан)

НАБОР "LIQUID THERMAL FLUID" (ДЛЯ РАБОТЫ С ЧИЛЛЕРОМ, КРИОСТАТОМ ИЛИ ВОДОПРОВОДОМ (ПОЖАЛУЙСТА ЗАКАЗЫВАЙТЕ РАЗМОЛЬНЫЕ СТАКАНЫ И ШАРЫ ОТДЕЛЬНО)
20.767.1001		MM 500 control, 200–230 В, 50/60 Гц, (включает набор трубок для работы с жидкими термоносителями)
20.767.1002		MM 500 control, 100–120 В, 50/60 Гц, (включает набор трубок для работы с жидкими термоносителями)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ КОНТРОЛЯ ТЕМПЕРАТУРЫ
02.480.0003		Система автозаполнения Autofill на 150 литров (рекомендуется), включает соединительную трубку и предохранительный клапан
02.480.0002		Система автозаполнения Autofill на 50 литров, включает соединительную трубку и предохранительный клапан
02.707.0188		Набор трубок для работы с жидкими термоносителями

РАЗМОЛЬНЫЕ СТАКАНЫ С ЗАВИНЧИВАЮЩЕЙСЯ КРЫШКОЙ ДЛЯ MM 500 CONTROL/NANO



ЗАКАЛЁННАЯ СТАЛЬ
01.462.0463		50 мл
01.462.0468		80 мл
01.462.0470		125 мл

НЕРЖАВЕЮЩАЯ СТАЛЬ
01.462.0447		50 мл
01.462.0467		80 мл
01.462.0420		125 мл

КАРБИД ВОЛЬФРАМА
01.462.0466		50 мл
01.462.0479		80 мл

ОКСИД ЦИРКОНИЯ
01.462.0464		50 мл
01.462.0417		80 мл
01.462.0471		125 мл

ПРИНАДЛЕЖНОСТИ ДЛЯ ИЗМЕЛЬЧЕНИЯ В ИЗМЕНЁННОЙ АТМОСФЕРЕ
КРЫШКИ С КЛАПАНАМИ ДЛЯ СТАКАНОВ СО ВСТРОЕННЫМИ ЗАЖИМНЫМИ УСТРОЙСТВАМИ
01.107.0568		Аэрационная крышка для размольных стаканов объемом 50 мл из нержавеющей стали для MM 500 control/nano
01.107.0688		Аэрационная крышка для размольных стаканов объемом 80 мл из нержавеющей стали для MM 500 control/nano
01.107.0567		Аэрационная крышка для размольных стаканов объемом 125 мл из нержавеющей стали для MM 500 control/nano
01.107.0636		Аэрационная крышка для размольных стаканов объемом 50 мл из карбида вольфрама для MM 500 control/nano
01.107.0693		Аэрационная крышка для размольных стаканов объемом 80 мл из карбида вольфрама для MM 500 control/nano
01.107.0569		Аэрационная крышка для размольных стаканов объемом 50 мл из оксида циркония для MM 500 control/nano
01.107.0689		Аэрационная крышка для размольных стаканов объемом 80 мл из оксида циркония для MM 500 control/nano
01.107.0564		Аэрационная крышка для размольных стаканов объемом 125 мл из оксида циркония для MM 500 control/nano

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ С ЗАВИНЧИВАЮЩЕЙСЯ КРЫШКОЙ
22.486.0006		Стабилизирующая подставка для размольных стаканов
02.486.0050		Ключи для размольных стаканов
05.114.0057		Уплотнительное кольцо для размольных стаканов на 50 мл, 1 штука
05.114.0158		Уплотнительное кольцо для размольных стаканов на 80 мл, 1 штука
05.114.0122		Уплотнительное кольцо для размольных стаканов на 125 мл, 1 штука
05.114.0197		Уплотнительное кольцо из PTFE для стаканов 50 мл для криогенного измельчения
05.114.0196		Уплотнительное кольцо из PTFE для стаканов 80 мл для криогенного измельчения
05.114.0195		Уплотнительное кольцо из PTFE для стаканов 125 мл для криогенного измельчения
99.200.0040		IQ/OQ Документация по входному и выходному контролю для MM 500 control

МЕЛЮЩИЕ ШАРЫ

ЗАКАЛЁННАЯ СТАЛЬ
05.368.0029		5 мм Ø
05.368.0030		7 мм Ø
05.368.0059		10 мм Ø
05.368.0032		12 мм Ø
05.368.0108		15 мм Ø
05.368.0033		20 мм Ø

НЕРЖАВЕЮЩАЯ СТАЛЬ
22.455.0010		2 мм Ø, 500 г (прим. 110 мл)
22.455.0011		3 мм Ø, 500 г (прим. 120 мл)
22.455.0002		3 мм Ø, 200 штук (прим. 6 мл)
22.455.0003		5 мм Ø, 200 штук (прим. 25 мл)
05.368.0034		5 мм Ø
05.368.0035		7 мм Ø
05.368.0063		10 мм Ø
05.368.0037		12 мм Ø
05.368.0109		15 мм Ø
05.368.0062		20 мм Ø
05.368.0105		25 мм Ø

КАРБИД ВОЛЬФРАМА
05.368.0038		5 мм Ø
05.368.0039		7 мм Ø
05.368.0071		10 мм Ø
05.368.0041		12 мм Ø
05.368.0110		15 мм Ø
05.368.0070		20 мм Ø

ОКСИД ЦИРКОНИЯ
32.368.0005		0.1 мм Ø, 0.5 кг (прим. 135 мл)
32.368.0003		0.5 мм Ø, 0.5 кг (прим. 135 мл)
32.368.0004		1 мм Ø, 0.5 кг (прим. 135 мл)
05.368.0089		2 мм Ø, 0.5 кг (прим. 135 мл)
05.368.0090		3 мм Ø, 0.5 кг (прим. 140 мл)
22.455.0007		3 мм Ø, 200 штук (прим. 6 мл)
22.455.0009		5 мм Ø, 200 штук (прим. 25 мл)
05.368.0094		10 мм Ø
05.368.0096		12 мм Ø
05.368.0113		15 мм Ø

Пуско-наладка

Выполним распаковку, визуальную проверку, сборку и установку, запуск и настройку, проверку функциональности, проведем инструктаж персонала.

Техническое обслуживание

Проведем периодические регламентные работы: визуальный осмотр, очистка засоренных узлов и частей, замена расходных материалов и изношенных деталей, тестирование прибора, проверка показателей и измерение параметров, калибровка и настройка, обновление программного обеспечения.

IQ/OQ/PQ квалификация, валидация

Проведем монтажную (IQ), операционную (OQ) и эксплуатационную (PQ) квалификацию оборудования по протоколам производителя в полном соответствии с стандартами GMP/GLP.

Ремонт

Проведем диагностику в нашем сервисном центре или у Вас на предприятии, выявим причину поломки, устраним неисправность, проведем тестирование, настройку, калибровку отремонтированного оборудования.
