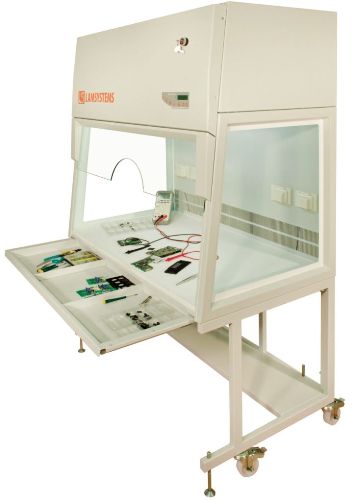

Ламинарный бокс защита продукта БАВнп-01-"Ламинар-С" 1,2-МЭ для микроэлектроники

Ламинарный шкаф (укрытие) предназначен для создания беспылевой абактериальной воздушной среды в рабочей камере; для обеспечения защиты рабочего материала от окружающей среды

Рекомендуемая область применения:

Сборочные линии на предприятиях приборостроения и микроэлектроники, при производстве печатных плат, высокоэффективных полупроводниковых индикаторов, при организации чистых рабочих мест более высокого класса в составе чистых помещений низкого класса чистоты. Ламинарные укрытия размещаются внутри существующих чистых помещений для создания локальной чистой рабочей зоны.

Стандартное исполнение ламинарного бокса (укрытия):

• наклонная лицевая поверхность бокса;
• подсветка рабочей камеры;
• двухступенчатая система фильтрации на входе;
• плоская несъемная столешница из искусственного камня “POLYSTONE”;
• закаленное фронтальное (поднимающееся) стекло;
• закаленные боковые стекла;
• выдвижная крышка рабочей камеры с инструментальным ящиком;
• 2 блока розеток в рабочей камере бокса;
• шильд-панель с ЖК индикатором;
• сетевой выключатель с ключом;
• подставка рамочная со стационарными и роликовыми опорами (входит в комплект поставки)
• гарантия 2 года; срок службы HEPA-фильтра не менее 4-х лет

Отличительные конструктивные особенности:

• выдвигающийся ящик для хранения инструмента;
• дополнительные розетки с разъемами для подвода специального напряжения (5 В, 36 В, и т.п.);
• фронтальное стекло может быть изготовлено с прорезью под микроскоп. Наличие, форма и расположение прорези согласовываются с Заказчиком дополнительно.

Основные характеристики бокса биологической безопасности БАВнп-01-"Ламинар - С"-1,2-МЭ (код 452.120)

Класс чистоты воздуха в рабочей камере (по частицам ∅0,3 мкм и более) по ГОСТ Р 52249-2009 по ГОСТ Р ИСО 14644-1-2002	A 5 ИСО
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010	H14
Класс предварительного фильтра по ГОСТ Р ЕН 779-2007	G4
Средняя скорость нисходящего воздушного потока в рабочей камере, м/с	0,45±20%
Освещенность рабочего поля, лк, не менее	1000
Время непрерывной работы бокса	не ограничено
Корректированный уровень звукового давления на расстоянии 1 м от бокса при рабочем положении переднего стекла, дБ, не более	55

Основные параметры и размеры бокса биологической безопасности размеры БАВнп-01-"Ламинар - С"-1,2-МЭ (код 452.120)

Габаритные размеры бокса c подставкой, мм (ШхГхВ)	1200х760х1870
Размеры рабочей камеры бокса, мм (ШхГхВ)	1130х625х660
Масса бокса с подставкой (нетто), кг, не более	160
Мощность, потребляемая боксом (без учета нагрузки на встроенные розетки), Вт, не более	420
Суммарная максимально допустимая нагрузка на блоки розеток, Вт, не более	600
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/ч	790±20%*

* Рассчитана по скорости нисходящего потока 0,4 м/с, настроенной на предприятии-изготовителе.
