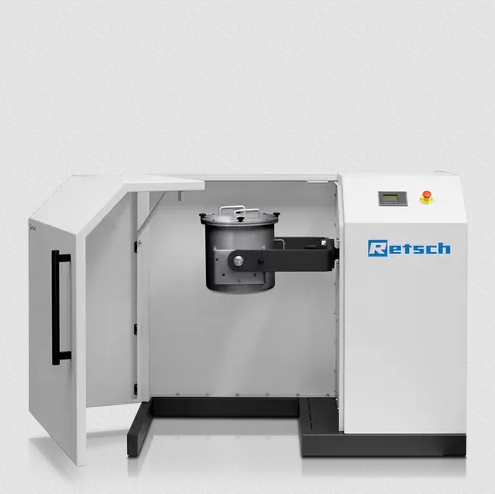

Тестер измельчаемости Retsch BT 100 (по Бонду) 71.004.2001

Гарантия 1 год
Код:
71.004.2001
Производитель:
Retsch
Онлайн консультант Анна Головацкая
Онлайн консультант Анна Головацкая Получить консультацию эксперта
Производитель:
Retsch

Подробный обзор и знание характеристик сырья имеет первостепенное значение, в особенности при планировании схемы линии измельчения. В целях минимизации возможных рисков для получения подробной информации о свойствах сырья необходимы всесторонние испытания. Чёткого определения желаемой производительности оборудования и качества продукции можно добиться при помощи методик Ф. Бонда. С помощью методик определения индексов Бонда возможно рассчитать дробимость / абразивность / измельчаемость минерального сырья. Такие расчёты необходимы для определения требуемых футировок шаровых мельниц и их производительности по данному сырью.
Для успешного определения индексов шарового и стержневого измельчения Бонда необходимо использовать предварительно измельчённый материал со следующими параметрами:
Шаровой модуль

  • Руды измельчённые до < 3,35 мм и просеянные
  • Керны измельчённые до < 3,35 мм и просеянные
  • Половины кернов измельчённые до < 3,35 мм и просеянные

Комплект шаров для определения индекса измельчаемости Бонда состоит из:
  • 43 x 1,45” шара
  • 67 x 1,17” шаров
  • 10 x 1” шаров
  • 71 x 0,75” шар
  • 94 x 0,61” шара

Оптимальное количество мелющих шаров равно 285. Однако, диаметры шаров могут изменяться в следствие износа. Поэтому общее количество шаров следует корректировать время от времени для обеспечения общей массы в 20.125 граммов.
Размольный барабан шаровой мельницы Бонда имеет внутренние размеры 12″ x 12″ и скруглённые углы.

Стержневой модуль
  • Руды измельчённые до < 12,50 мм и просеянные
  • Керны измельчённые до < 12,50 мм и просеянные
  • Половины кернов измельчённые до < 12,50 мм и просеянные

Комплект стержней для определения индекса измельчаемости Бонда состоит из:
  • 6 стержней 1,25“ диаметром и 21“ длиной
  • 2 стержня 1,75“ диаметром и 21“ длиной

Размольный барабан стержневой мельницы Бонда имеет внутренние размеры 12″ x 24″ и волнистые стенки.
Для моделирования замкнутого цикла измельчения в шаровой или стержневой мельнице требуется как минимум 15 - 20 кг материала. Индекс стержневого измельчения (RWI) определяется для материалов с размером частиц от 25 мм до 2,1 мм, в то время как индекс шарового измельчения (BWI) - для материалов с размером частиц от 2,1 мм до 100 мкм.
Задание параметров измельчения:
Рабочий дисплей позволяет задавать и сохранять в памяти прибора такие параметры как количество оборотов, скорость вращения, длительность измельчения, а также запускать и останавливать испытание.



Преимущества оборудования

  • подходит для определения рабочих индексов Бонда
  • возможна работа с шаровым и стержневым модулем
  • легкое опрокидывание размольного барабана для опорожнения
  • Прочная стальная рама
  • Съёмный приёмный сосуд
  • Удобное задание параметров измельчения с помощью дисплея
  • Разгрузочная воронка с ручками
  • специальные направляющие для удобной установки размольного барабана
  • Разгрузочные решётки для удобного отделения мелющих тел (только для шаровой мельницы)
  • размольный барабан с кольцевым уплотнением крышки для предотвращения потерь материала
  • эффективный звукозащитный колпак с защитным выключателем
  • Аварийный выключатель

Особенности

Применения количественное определение измельчаемости руд и минералов
Область применения геология / металлургия, окружающая среда / переработка, стройматериалы
Исходный материал твёрдый, хрупкий
Принцип измельчения трение
Исходный размер частиц* < 3,35 мм для шарового модуля / 12,50 мм для стержневого модуля
Конечная тонкость* < 100 мкм для шарового модуля / 2.100 мкм для стержневого модуля
Размер загрузки / полезный объем* мин. 15 кг для шарового модуля / мин. 20 кг для стержневого модуля
Скорость вращения барабана 70 об/мин для шарового модуля / 46 об/мин для стержневого модуля
Количество размольных мест 1
Материал размольной гарнитуры закалённая сталь
Размеры размольных стаканов 21,7 л для шарового модуля / 43,3 л для стержневого модуля
Установка времени измельчения цифровое
Мощность привода 0,75 кВт
Электропитание различные напряжения
Тип электросети 1-фазная
Степень защиты IP 50
Ш х В х Г в закрытом виде 1500 x 1200 x 700 мм
Вес нетто ~ 295 кг
Стандарты CE
*в зависимости от исходного материала, конфигурации и настроек прибора

Шаровая и стержневая мельницы имеют по сути одинаковое устройство, включающее в себя либо размольный барабан размером 12x12’’ с мелющими шарами, либо барабан размером 12x24’’ со стрежнями.
Барабан размещён на вращающейся вилке, которая приводится в движение мотором, и может быть закреплён в трёх различных положениях: верхнем для загрузки материала и мелющих элементов, горизонтальном для измельчения и нижнем для выгрузки.
Для проведения рабочих индексов Бонда требуется установленное количество мелющих шаров или стержней. Двигатель снабжён электронным контролером с защитой от перегрузки для задания и поддержания различных скоростей вращения.
Разница в скоростях движения шаров / стержней и размольного барабана, действующая во время процесса измельчения, приводит к образованию комбинации сил ударов и трения, которая высвобождает требуемую энергию измельчения. Взаимодействие между указанными силами приводит к очень высокой степени измельчения.


BOND INDEX TESTER BT 100


Bond Index Tester BT 100 incl. drum, base frame, collecting unit with set of separating screens for balls/rods
(please order ball filling/rod filling separately)


    Drum

71.004.2001
BT 100 230 В, 50/60 Гц 21.7 l with rounded corners для шаров

71.004.2002
BT 100 230 В, 50/60 Гц 43.4 l with wave form для стержней

исполнения для других электрических сетей доступны по аналогичной цене


BALL FILLING/ROD FILLING


73.455.0018   Ball filling, сталь 1.3505, for drum 12" x 12"/21,7 l
73.455.0019   Комплект стержней, сталь 1.0037, for drum 12" x 24"/43,4 l
исполнения из стали других марок доступны по запросу


DRUMS


73.462.0034   Барабан 21,7 л, with rounded corners, для шаров, steel 1.3541
73.462.0035   Барабан 43,4 л, with wave form, для стержней, сталь 1.0037
